Pergolabank „Friesentraum“

1. Lass dir alle Kanthölzer (2 bis 6) in deinem toom Baumarkt auf die in der Materialliste angegebenen Maße zuschneiden.

2. Zunächst baust du die Friesenbank (1) wie in der dort beiliegenden Aufbauanleitung beschrieben zusammen.

3. Säge von der Rechteckleiste Buche (7) acht Stücke mit einer Länge von je 240 mm ab. Diese Distanzleisten (7) fixierst du mit Leim oder kleinen Nägeln auf den vier Pfosten (2) an den angegebenen Positionen.



4. Um alle Teile später miteinander verbinden zu können, zeichnest du zuerst alle Verbindungsstellen an und bohrst die entsprechenden Löcher vor. Die Löcher in den Pfosten (2) bohrst du mit einem 7-mm-Holzbohrer. Bohre möglichst exakt senkrecht; verwende hierzu am besten einen Bohrständer oder eine Standbohrmaschine. In den Sattelbalken (3) und den acht oberen (4) sowie acht seitlichen (5) Reitern bohrst du an den angezeichneten Stellen jeweils 5-mm-Löcher.

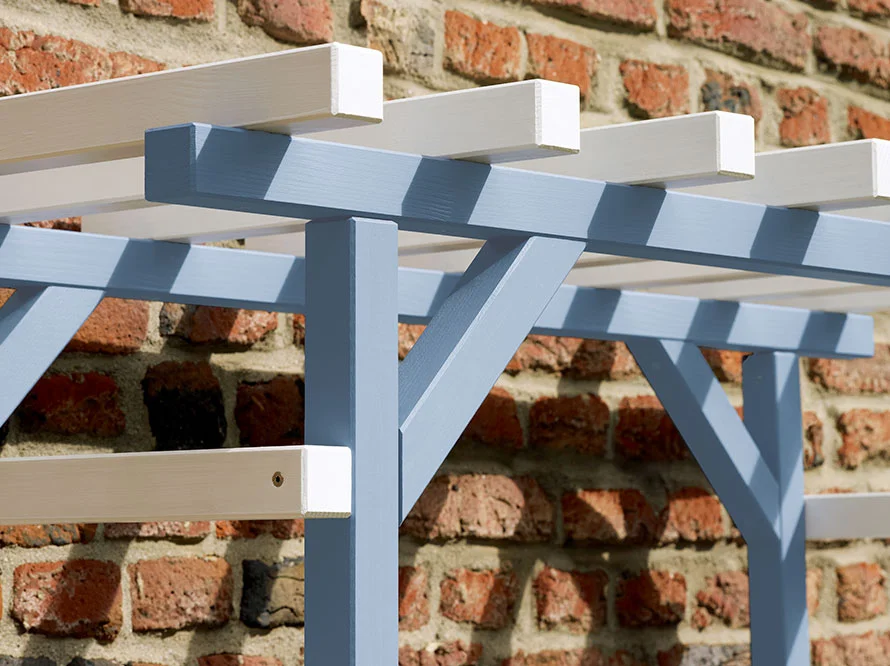

5. Säge jetzt die Enden der Streben (6) im Winkel von 45° schräg ab. Hierzu verwendest du entweder eine Kapp- und Gehrungssäge oder eine Feinsäge. Um den Schnitt möglichst genau ausführen zu können, lege die Strebe (6) in eine Gehrungslade. Anschließend bohrst du ein Loch genau mittig und senkrecht in die schräg gesägte Stirnseite der Streben (6).



6. Runde nun die Kanten aller Holzteile mit Schleifpapier ab und lackiere alle Teile (1 bis 7) mit der toom Wetterschutz Holzfarbe deiner Wahl. Zum Schutz vor Bläuepilzen trägst du zuerst eine entsprechende Grundierung auf.

7. Lege nun zwei Pfosten (2), mit den Distanzleisten (7) nach oben zeigend, und einen Sattelbalken (3) sowie zwei Streben (6) wie abgebildet auf einen ebenen Untergrund. Verschraube zunächst den Sattelbalken (3) mit den beiden Pfosten (2). Danach schraubst du die Streben (6) in die beiden Innenecken. Verwende jeweils die 4 x 70er-Edelstahlschrauben (11). Wiederhole diesen Schritt mit den restlichen beiden Pfosten (2), dem Sattelbalken (3) und den beiden Streben (6).



8. Nun befestigst du die beiden Gestelle (2, 3 und 6) an der Friesenbank (1). Richte hierzu ein Gestell auf und befestige es mit Klemmzwingen an den vorderen Beinen der Friesenbank (1). Dabei zeigen die angebrachten Distanzleisten (7) in Richtung Bank und verhindern so, dass das Gestell (2, 3 und 6) gegen die Schraubenköpfe der Bank drückt. Richte das Gestell so aus, dass sich die Pfosten (2) genau mittig vor den Beinen der Bank (1) befinden. Die Unterkanten des Gestells (2, 3 und 6) und die Beine der Bank müssen bündig miteinander abschließen.



9. Ziehe die Klemmzwingen fest an. Bohre dann wie abgebildet zwei 7-mm-Löcher durch die vorgebohrten Löcher der Pfosten (2) und die Beine der Bank (1). Anschließend schlägst du die 4 x 100er-Schlossschrauben (8) von vorne durch die Pfosten (2). Von der Innenseite schiebst du eine Karosseriescheibe (9) auf die Schlossschraube (8) und drehst dann zwei Muttern (10) auf. Nachdem du alle Muttern (10) fest angezogen hast, löst du die Klemmzwingen. Das zweite Gestell (7) befestigst du auf die gleiche Weise an der Rückseite der Bank (1).



10. Als Nächstes zeichne die Positionen der seitlichen (5) Reiter auf den Außenseiten der Pfosten (2) und die Positionen der oberen Reiter (4) auf der Oberseite der Sattelbalken (3) an.

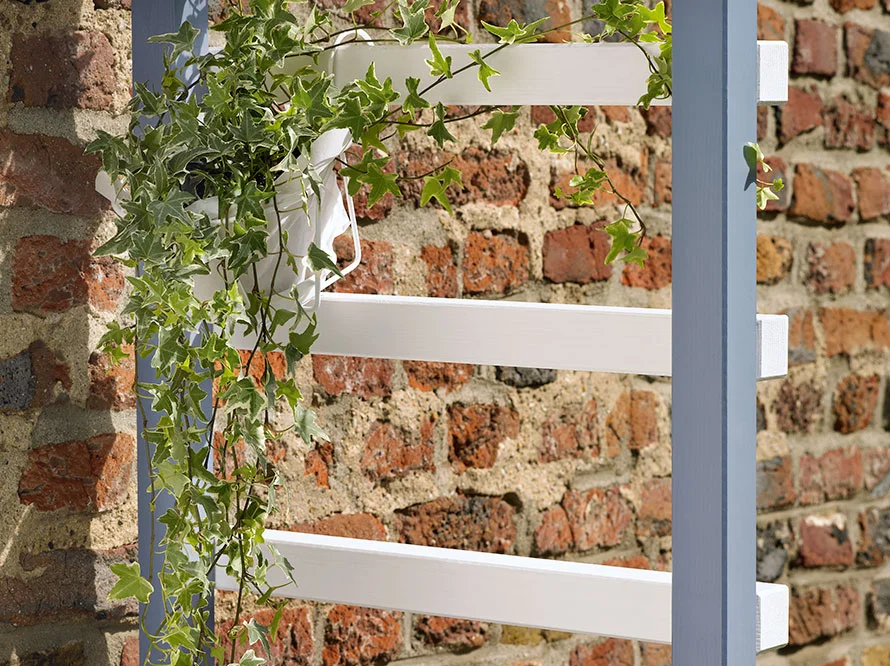

11. Befestige jetzt die seitlichen Reiter (5) an den Außenseiten der Pfosten (2). Verwende hierzu die 4 x 70er-Edelstahlschrauben (11).



12. Um die oberen Reiter (4) auf dem Sattelbalken (3) zu befestigen, legst du das gesamte Gestell auf die Rückseite. Um nichts zu beschädigen und um den richtigen hinteren Überstand der oberen Reiter (4) zu bekommen, lege Reste der 44 x 44-mm-Rahmen unter. Wenn der Untergrund ganz eben ist, kannst du die oberen Reiter (4) einfach auf den Untergrund stellen und am Sattelbalken (3) mit den 4 x 70er-Edelstahlschrauben (11) befestigen.

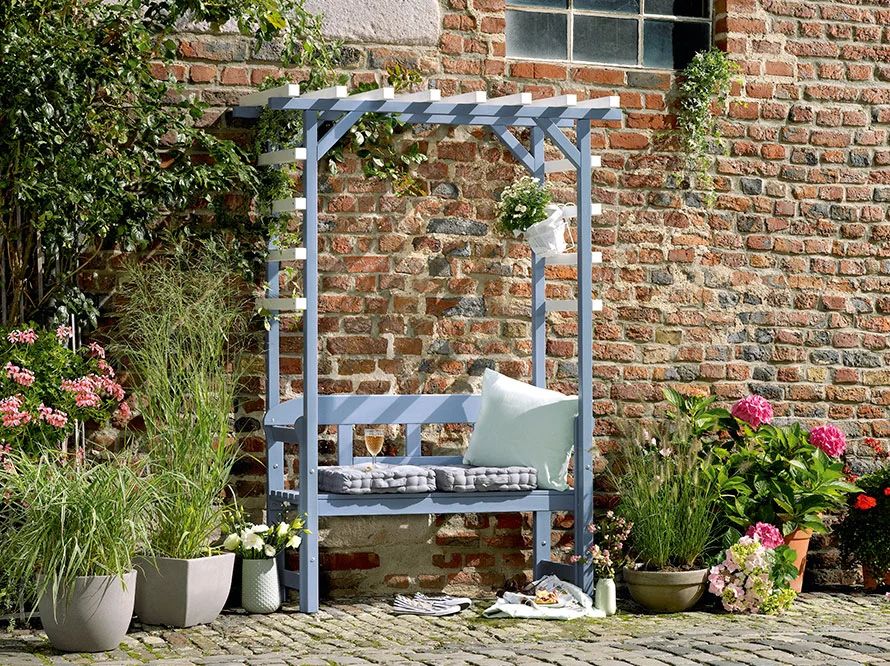

    Fertig!



1. Friesenbank, 1 St.

2. Rahmen, gehobelt, Fichte/Tanne (Pfosten), 44 x 44 mm, 1.800 mm, 4 St.

3. Rahmen, gehobelt, Fichte/Tanne (Sattelbalken), 44 x 44 mm, 1.450 mm, 2 St.

4. Rahmen, gehobelt, Fichte/Tanne (obere Reiter), 44 x 44 mm, 650 mm, 8 St.

5. Rahmen, gehobelt, Fichte/Tanne (seitliche Reiter), 44 x 44 mm, 525 mm, 8 St.

6. Rahmen, gehobelt, Fichte/Tanne (Streben), 44 x 44 mm, 275 mm, 4 St.

7. Rechteckleiste Buche (Distanzleisten), 20 x 10 mm, 2.000 mm, 1 St.

8. Schlossschrauben, M6 x 100 mm, 8 St.

9. Karosseriescheiben, M6, 8 St.

10. Muttern, M6, 16 St.

11. Senkkopfschrauben, Edelstahl, 4 x 70 mm, 44 St.

12. toom Wetterschutz Holzfarbe (Farbe nach Wahl), 750 ml, 1 St.

• Zollstock
• Bleistift
• Anreißwinkel
• Akkuschrauber
• 5- und 7-mm-Holzbohrer
• Senker
• Sägelade
• Hammer
• 4 Klemmzwingen
• Schleifpapier
• Schleifkork
• Pinsel
• Lackwanne

Beim Verschrauben zweier Holzteile muss das Holzteil, durch das zuerst geschraubt wird, immer vorgebohrt werden! Bearbeite die entsprechenden Bohrlöcher mit einem Senker, sodass die Schraubenköpfe später bündig abschließen. Alle Maßangaben in Millimeter. Alle mit „X“ gekennzeichneten Maße teile bitte gleichmäßig auf. Die toom Baumarkt GmbH schließt für Fehlgebrauch sowie fehlerhafte Montage jede Haftung aus.
