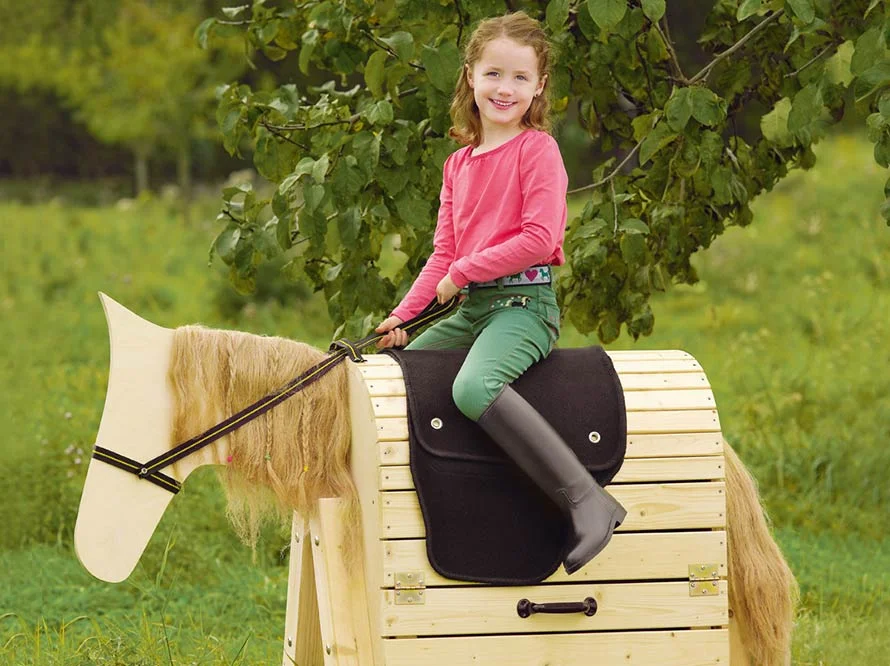

Kinderpferd "Großer Onkel"

1. Lasse dir die Latten (1 und 2), Bretter (3), Front-, Heck-, Kopf- und Zwischenplatten (5 – 8) in deinem toom Baumarkt zuschneiden. Runde alle Kanten mit Schleifpapier ab.

2. Zeichne zunächst die Rundungen auf der Front- und Heckplatte (5 und 6) an und säge diese mit einer Stichsäge aus.



3. Auf der Kopfplatte (7) zeichnest du nun ein 50-x-50-mm-Raster auf und überträgst die Konturen des Kopfes anhand der nebenstehenden Zeichnung in das Raster. Säge den Kopf anschließend mit der Stichsäge aus. Runde jetzt alle Schnittkanten der Front- und Heckplatte (5 und 6) sowie der Kopfplatte (7) mit Schleifpapier ab. In die Front- und Heckplatte (5 und 6) bohrst du dann die Löcher wie angegeben. Das 15-mm-Loch ist für die spätere Befestigung des Schweifs gedacht. Die 8-mm-Löcher dienen der späteren Befestigung der Beine. Halte hier die Positionen ganz genau ein, damit die Abstände später mit den Bohrlöchern in den Beinen genau übereinstimmen. Diese Löcher kannst du auch später bohren, indem du die Beine (4) mit einer Schraubzwinge an der richtigen Stelle auf der Front- und Heckplatte (5 und 6) fixierst und dann durch die vorgebohrten Löcher der Beine in die Front- und Heckplatte (5 und 6) bohrst.



4. Säge die vier Beine (4) wie abgebildet auf 780 mm im 15 °-Winkel ab. Verwende hierzu am besten eine Kapp- und Gehrungssäge. Bohre die beiden Löcher mit einem 8-mm-Holzbohrer an den angegebenen Stellen genau mittig durch die Beine (4). Runde alle Kanten der Beine großzügig mit Schleifpapier oder einer Raspel ab.



5. Bohre 5-mm-Löcher wie abgebildet durch die Latten (1) und Bretter (3), damit du diese später auf der Front- und Heckplatte (5 und 6) befestigen können. Achtung! Zwei Bretter (3) werden nicht vorgebohrt, da aus diesen später die Klappe gefertigt wird.



6. Verschraube den Korpus aus Front-, Heck- und Zwischenplatten (5, 6 und 8). Verwende die 4,5 x 50er-Schrauben (11).



7. Befestige anschließend die Kopfplatte (7) am Korpus. Verwende dazu ebenfalls die 4,5-x-50er-Schrauben (11).



8. Nimm ein Bündel Dichtungshanf (17), das so dick ist, dass es gerade noch durch das 15-mm-Loch in der Heckplatte (6) passt. Schiebe den Hanf durch das Loch und umwickele ihn großzügig mit Gewebeklebeband, so dass er nicht wieder herausrutschen kann.

9. Beplanke den Korpus wie abgebildet mit den vorgebohrten Latten (1) und Brettern (3). Schraube das erste Brett (3) so an, dass es an der Unterkante der unteren Zwischenplatte (8) bündig abschließt. Die nächsten drei Bretter (3) befestigst du in einem Abstand von je 5 mm zueinander. Die nun folgenden Latten (1) werden direkt nebeneinander ohne Abstand befestigt. Zum Anschrauben verwendest du die 4,5-x-50er-Schrauben (11). Die beiden letzten Bretter (3) werden im nächsten Schritt als Klappe montiert.

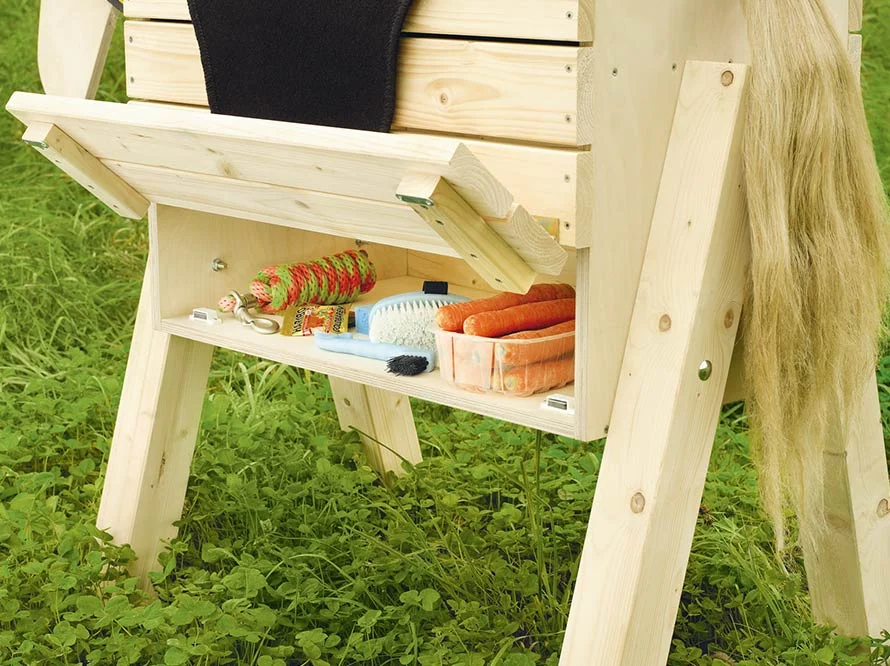

10. Aus den beiden Brettern (3), die du nicht vorgebohrt hast, stellst du nun die Klappe her. Lege die beiden Bretter (3) im Abstand von 5 mm nebeneinander und schraubst du die kurzen Latten (2) wie abgebildet mit 4-x-40er-Schrauben (10) an. Die kurzen Latten müssen mit der Oberkante des oberen Brettes (3) bündig abschließen.



11. Befestige die Klappe, indem du diese mit den Scharnieren (16) am darüber liegenden Brett (3) anschraubst. Verwende die 3,5-x-20er-Schrauben (12). Als Steigbügel bringst du auf beiden Seiten mittig einen Griff (9) an – allerdings nicht mit den beigepackten Schrauben, sondern mit den 3,5-x-20er-Senkkopfschrauben (12). Beklebe die Oberseite der Griffe mit Antirutschband (24).



12. Montiere die Magnetschnäpper (21) mit den beigepackten Schrauben an einer geeigneten Stelle auf der unteren Zwischenplatte (8) und die dazugehörigen Plättchen mit den 3,5-x-20er- Senkkopfschrauben (12) auf der Innenseite der Klappe.



13. Schraube anschließend die Beine (4) an den Korpus. Dazu werden die Schlossschrauben (13) wie abgebildet durch Beine (4) sowie Front- und Heckplatte (5 und 6) gesteckt und von innen mit den Karosseriescheiben (15) und den selbstsichernden Muttern (14) festgezogen. Dabei wird die Kopfplatte (7) zwischen den vorderen Beinen (4) eingeklemmt. Falls nötig raust du die Kanten der Beine mit Schleifpapier an.



14. Schneide vom Gurtband (18) ein 1.500 mm und ein 400 mm langes Stück ab. Fertige daraus wie abgebildet das Geschirr an. Zum Verbinden der Segmente verwendest du die kleinen Ösen (20) (beachte die Hinweise auf der Verpackung der Ösen). Verbinde beide Autoteppiche (23) mit Hilfe der großen Ösen (19) an vier Stellen zu einem großen Teppich – lege diesen als Sattel über den Rücken des Pferdes. Bringe jetzt noch einen Haltegriff an. Schneide hierzu ein 200 mm langes Stück vom Gurtband (18) ab und versieh es an jedem Ende mit einer kleinen Öse (20). Um den Haltegriff zu befestigen, löst du die vorderen Schrauben von zwei oberen Latten (1) und drehst diese durch die Ösen des Haltegriffes wieder ein.



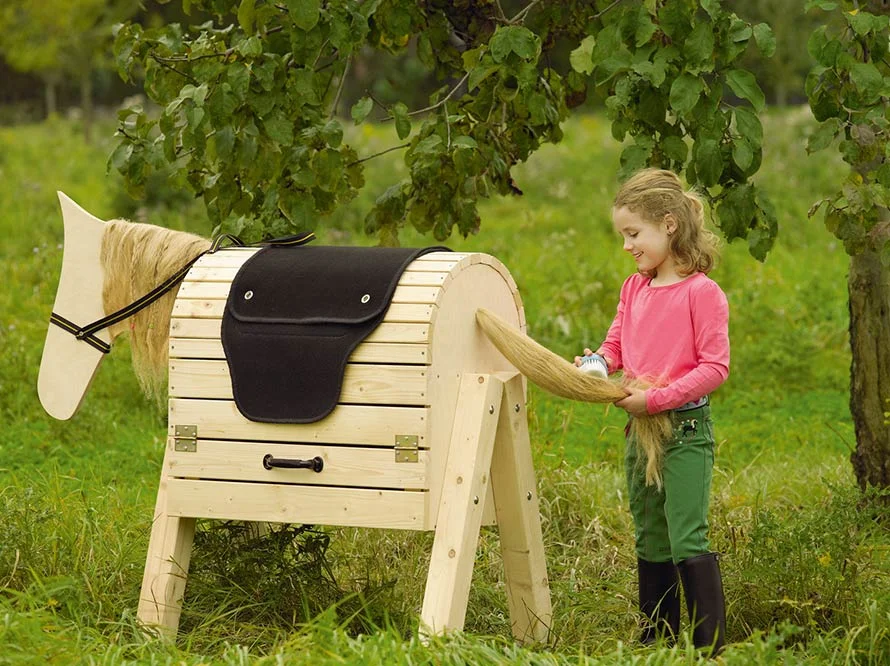

15. Lackiere die unteren Enden der Beine (4) mit schwarzem Lack (22), um Hufe anzudeuten. Durch das Abkleben der Beine mit Malerkrepp gelingt Ihnen eine saubere Kante. Drapiere ein weiteres Bündel Dichtungshanf (17) als Mähne auf der Oberkante der Kopfplatte (7) und tackere den Hanf punktuell an der Kopfplatte (7) fest.

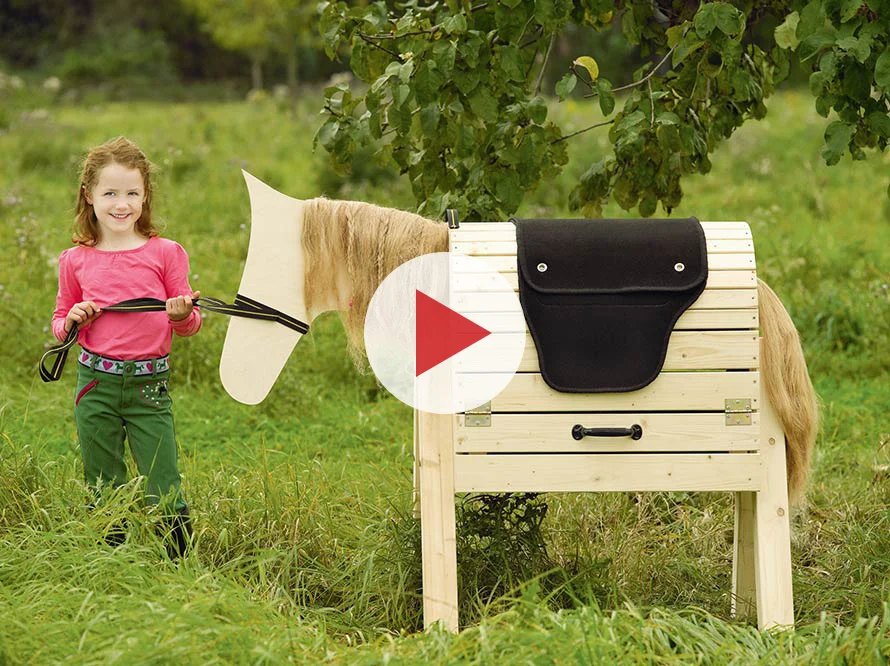

    Fertig!



1. Rahmen, Fichte/Tanne, gehobelt (Latten), 24 x 44 mm, 700 mm, 14 St.
2. Rahmen, Fichte/Tanne, gehobelt (kurze Latten), 24 x 44 mm, 170 mm, 2 St.
3. Rahmen, Fichte/Tanne, gehobelt (Bretter), 24 x 94 mm, 700 mm, 8 St.
4. Rahmen, Fichte/Tanne, gehobelt (Beine), 74 x 74 mm, 780 mm, 4 St.
5. Multiplexplatte, Birke (Frontplatte), 18 mm, 400 x 600 mm, 1 St.
6. Multiplexplatte, Birke (Heckplatte), 18 mm, 400 x 600 mm, 1 St.
7. Multiplexplatte, Birke (Kopfplatte), 18 mm, 600 x 600 mm, 1 St.
8. Multiplexplatten, Birke (Zwischenplatten), 15 mm, 664 x 400 mm, 2 St.
9. Hohlgriffe, vernickelt (Griff), 125 mm, 2 St.
10. Senkkopfschrauben, Edelstahl, 4 x 40 mm, 8 St.
11. Senkkopfschrauben, Edelstahl, 4,5 x 50 mm, 79 St.
12. Senkkopfschrauben, Edelstahl, 3,5 x 20 mm, 24 St.
13. Schlossschrauben, M8, 110 mm, 8 St.
14. Sechskantmuttern, selbstsichernd, M8, 8 St.
15. Karosseriescheiben, M8, 8 St.
16. Scharniere, 60 x 60 mm, 2 St.
17. Dichtungshanf (Mähne und Schweif), 2 Bündel
18. Gurtband, schwarz-gelb (Geschirr), 25 mm, 2,1 lfm
19. Ösen und Scheiben, groß, 14 mm, 4 St.
20. Ösen und Scheiben, klein, 8 mm, 5 St.
21. Magnetschnäpper, 2 St.
22. toom 2in1 Buntlack, schwarz, 0,25 l
23. Autoteppiche (Sattel), 2 St.
24. Antirutschband, 1 St.

• Zollstock
• Bleistift
• Akkuschrauber
• 5-mm- und 8-mm-Holzbohrer
• Holzsenker
• 15-mm-Forstnerbohrer
• Schraubzwinge
• Schleifpapier
• Raspel
• Stichsäge
• Kapp- und Gehrungssäge
• Hammer
• Maulschlüssel (M8)
• Tacker
• Lackwanne und Pinsel
• Malerkrepp
• Schere
• Heißklebepistole
• Gewebeklebeband

Beim Verschrauben zweier Holzteile muss das Holzteil, durch das zuerst geschraubt wird, immer vorgebohrt werden! Bearbeite die entsprechenden Bohrlöcher mit einem Senker, so dass die Schraubenköpfe später bündig abschließen. Nicht für Kinder unter 4 Jahren geeignet. Achten Sie bitte auf den Umgang mit dem Geschirr des Pferdes oder entfernen Sie dieses ggf. temporär.

Die toom Baumarkt GmbH schließt für Fehlgebrauch sowie fehlerhafte Montage jede Haftung aus.
