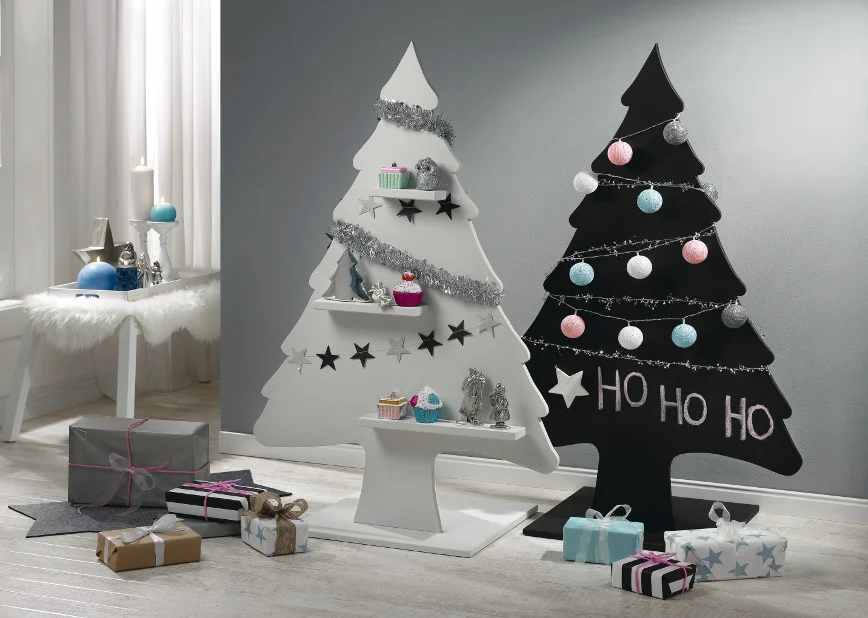

Weihnachtsbaum „Ho Ho Ho“

1. Lass dir die MDF-Platten (1 und 2) auf die in der Materialliste angegebenen Maße in deinem toom Baumarkt zuschneiden.

2. Auf der MDF-Platte (1) zeichnest du zuerst die Mittelachse auf. Dann trage von der Unterkante der Platte eine parallele Linie im Abstand von 165 mm ab. Verbinde nun den oberen Mittelpunkt (A) mit den beiden äußeren Punkten (B). So erhälst du ein Dreieck, das die Grundform der Baumkrone darstellt. Unter der Krone zeichnest du einen Stamm mit einer Breite von etwa 220 mm auf. Analog zur unten abgebildeten Zeichnung übertrage anhand dieser Grundform die Kontur des Baumes (1a). Anschließend zeichnest du die Stütze (1b) wie abgebildet in einer der oberen Ecken auf.

3. Bevor du den Baum (1a) und die Stütze (1b) aussägst, zeichnest du die Position der drei Regalböden (3a, 3b und 3c) parallel zur Unterkante der Platte (1) auf. Innerhalb dieser Positionen zeichnest du auch die Bohrlöcher wie abgebildet auf. Damit du die Position der Regalböden (3a, 3b und 3c) später nach dem Lackieren wiederfindest, ritze die Linien mit einem Vorstecher oder einem anderen spitzen Gegenstand (auf der Vorderseite) ein.

   Achtung!
   Wenn du den Baum lieber ohne Regalböden haben möchtest, entfällt dieser Schritt.

4. Säge jetzt den Baum (1a) und die Stütze (1b) mit der Stichsäge aus. Verwende zum Aussägen des Baumes (1a) ein scharfes Kurvensägeblatt. Optional: Bohre die Löcher zum Befestigen der Regalböden (3a, 3b und 3c) mit einem 5-mm-Bohrer vor.

5. Runde jetzt die Kanten aller Teile (1 bis 3) mit Schleifpapier großzügig ab und schleife die Flächen glatt. Lackiere dann alle Holzteile mit dem Lack (8) deiner Wahl. Beachte hierbei die Verarbeitungshinweise der Lacke

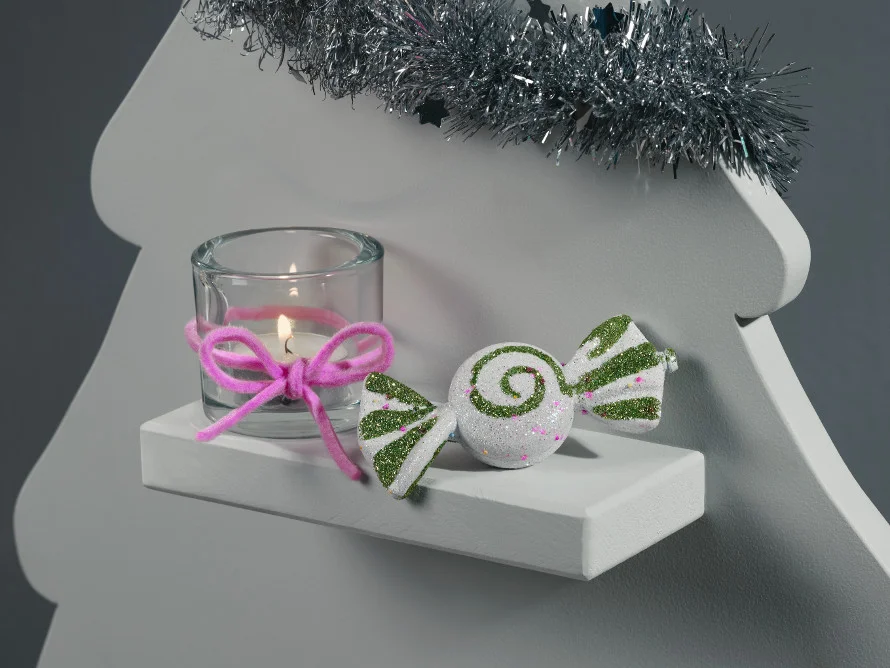

6. Nach dem Trocknen legst du die Regalböden (3a, 3b und 3c) an die markierten Stellen auf der Vorderseite des Baumes (1a) und schraubst diese mit 4x 40er-Senkkopfschrauben (7) von hinten fest.

   Achtung!
   Wenn du den Baum ohne Regalböden bauen möchtest, entfällt dieser Schritt.

7. Befestige dann 4 Winkelverbinder (4) mit 3,5 x 16er-Senkkopfschrauben (6) an den geraden Kanten der Stütze (1b). Schraube diese so an, dass sie mit den Kanten der Stütze (1b) bündig abschließen. (Die in der nebenstehenden Zeichnung gestrichelten Winkelverbinder (4) befinden sich auf der Rückseite der Stütze (1b).)

8. Jetzt befestigest du die Stütze (1b) auf der Rückseite des Baumes (1a). Stelle diese hierzu genau in die Mitte, sodass beide Teile an der Unterkante miteinander abschließen, und schraube die Winkelverbinder (4) mit 3,5 x 16er-Senkkopfschrauben (6) fest. Befestige auch neben der Stütze (1b) auf der Rückseite an der Unterkante des Baumes (1a) noch zwei Winkelverbinder (4) mit 3,5 x 16er-Senkkopfschrauben (6).

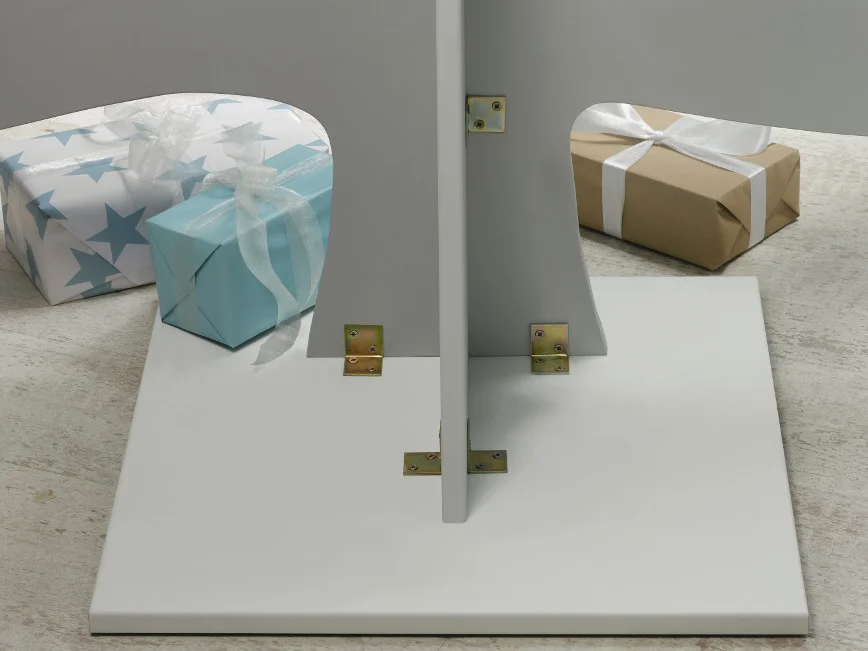

9. Nun stellst du den Baum (1a) mit der Stütze (1b) wie abgebildet auf die Bodenplatte (2) und schraubst ihn darauf fest. Verwende auch hier die 3,5 x 16er-Senkkopfschrauben (6).

10. Nach dem Verschrauben klebst du jetzt nur noch die Filzgleiter (5) unter die Bodenplatte (2).

    Fertig!

1. MDF-Platte, 16 mm, 1.350 x 800 mm, 1 St.

2. MDF-Platte (Bodenplatte), 16 mm, 500 x 500 mm, 1 St.

3a. Rahmen, gehobelt, Fichte/Tanne (Regalboden), 74 x 24 mm, 180 mm, 1 St. (optional)

3b. Rahmen, gehobelt, Fichte/Tanne (Regalboden), 74 x 24 mm, 280 mm, 1 St. (optional)

3c. Rahmen, gehobelt, Fichte/Tanne (Regalboden), 74 x 24 mm, 420 mm, 1 St. (optional)

4. Breitwinkel (Winkelverbinder), 6 St.

5. Filzgleiter, 4 St.

6. Senkkopfschrauben, 3,5 x 16 mm, 24 St.

7. Senkkopfschrauben, 4 x 40 mm, 7 St. (optional)

8. toom 2-in-1-Buntlack (weiß), 750 ml, 1 St. oder toom Schultafellack (anthrazit), 750 ml, 1 St.

Hinweis
Wenn du den Weihnachtsbaum ohne Regalböden bauen möchtest, entfallen die Positionen 3a, 3b, 3c und 7 der Materialliste.

• Zollstock
• Bleistift
• Akkubohrschrauber
• Vorstecher
• 5-mm-Holzbohrer
• Kegelsenker
• Stichsäge
• Kurvensägeblatt
• Schleifpapier
• Schleifkork
• Pinsel
• Lackrolle
• Lackwanne

Beim Verschrauben zweier Holzteile muss das Holzteil, durch das zuerst geschraubt wird, immer vorgebohrt werden! Verwende einen Bohrer, der größer ist als der Schraubendurchmesser, damit sich die Teile gut aneinanderziehen lassen. Beim Bohren lege am besten immer ein planes Restholz unter, damit die Unterseite nicht ausreißt. Bearbeite die entsprechenden Bohrlöcher mit einem Kegelsenker, sodass die Schraubenköpfe später bündig abschließen. Alle Maßangaben in Millimeter. Alle mit „x“ gekennzeichneten Maße teilst du gleichmäßig auf. Bitte beachte, dass die Verfügbarkeit sowie die Vorgaben des Zuschnittservices in den toom Märkten variieren können. Die toom Baumarkt GmbH schließt für Fehlgebrauch sowie fehlerhafte Montage jede Haftung aus.
