Windrad aus Holz

Anleitung

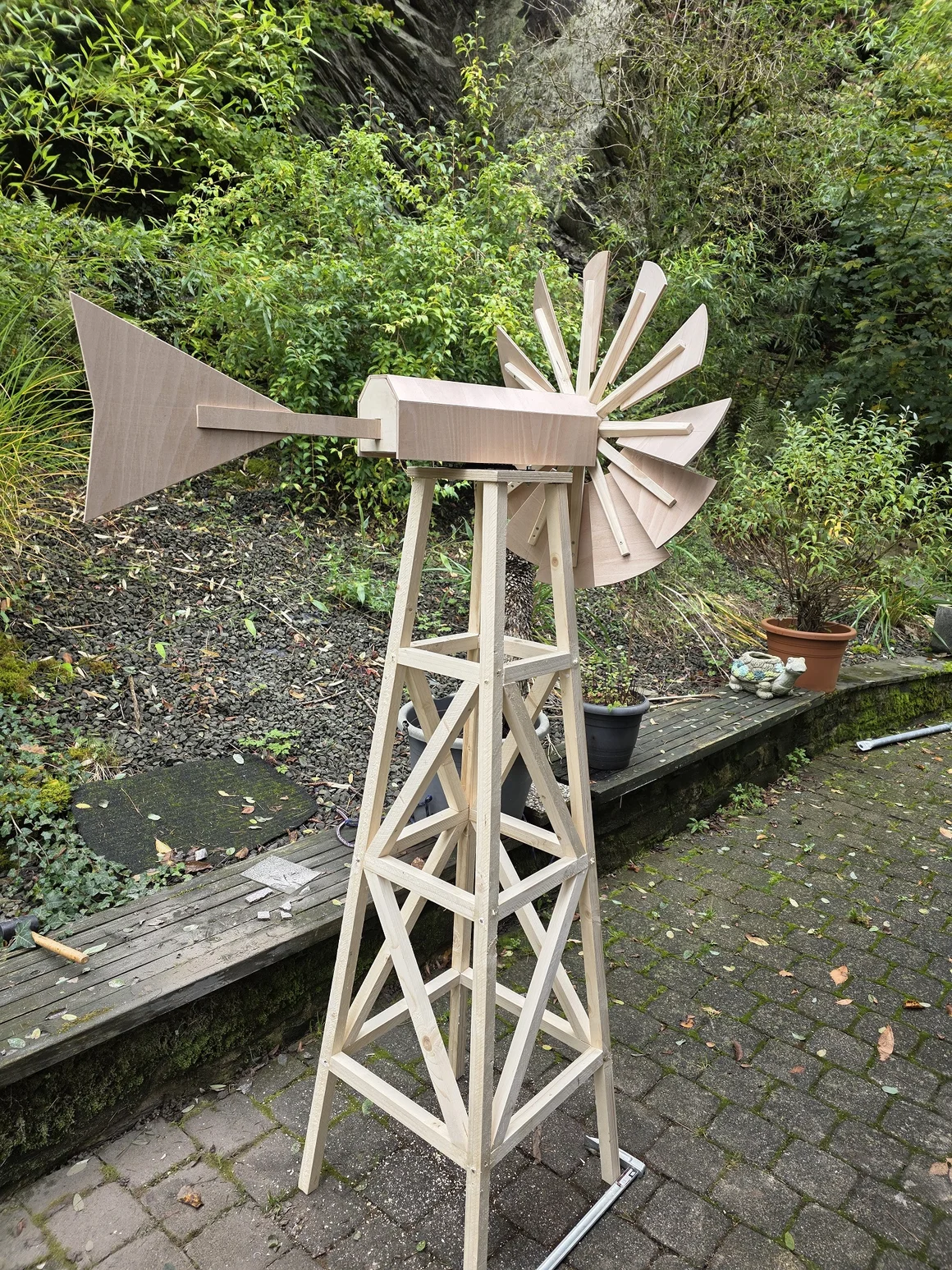

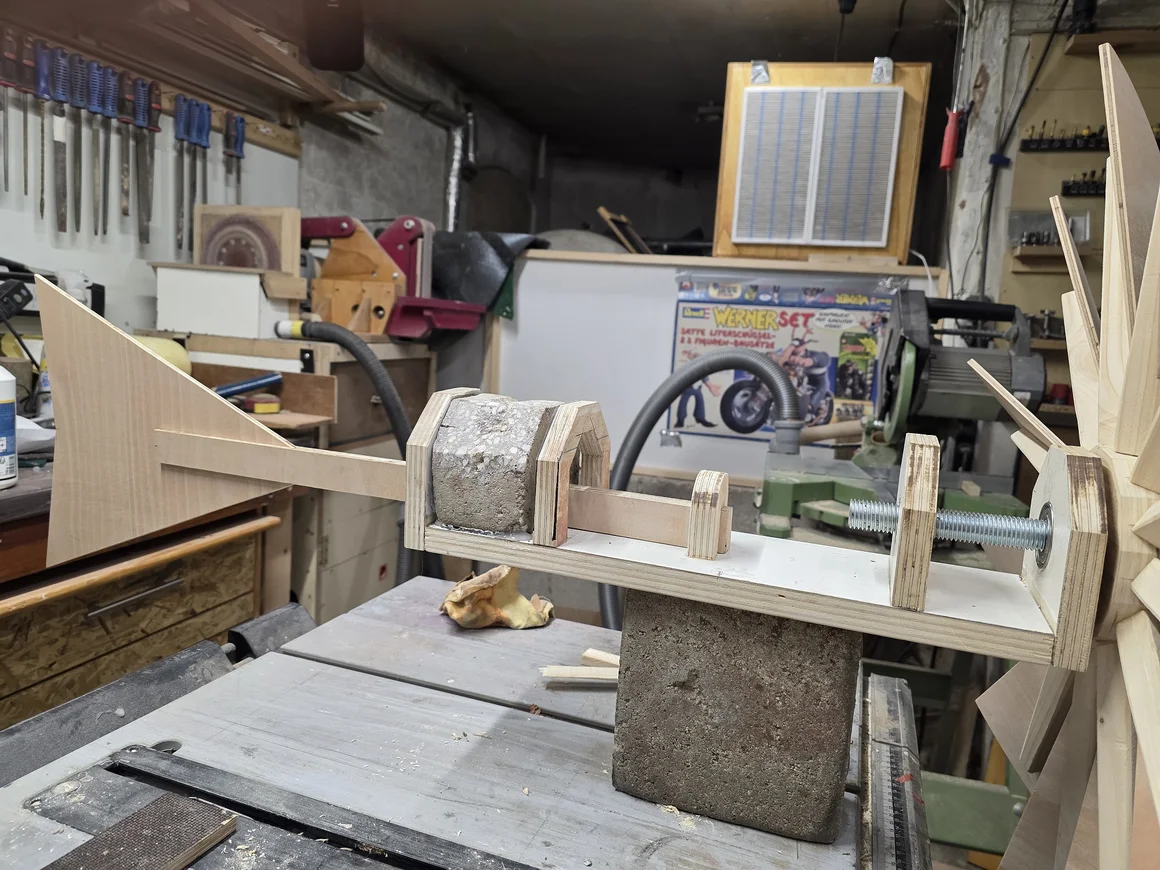

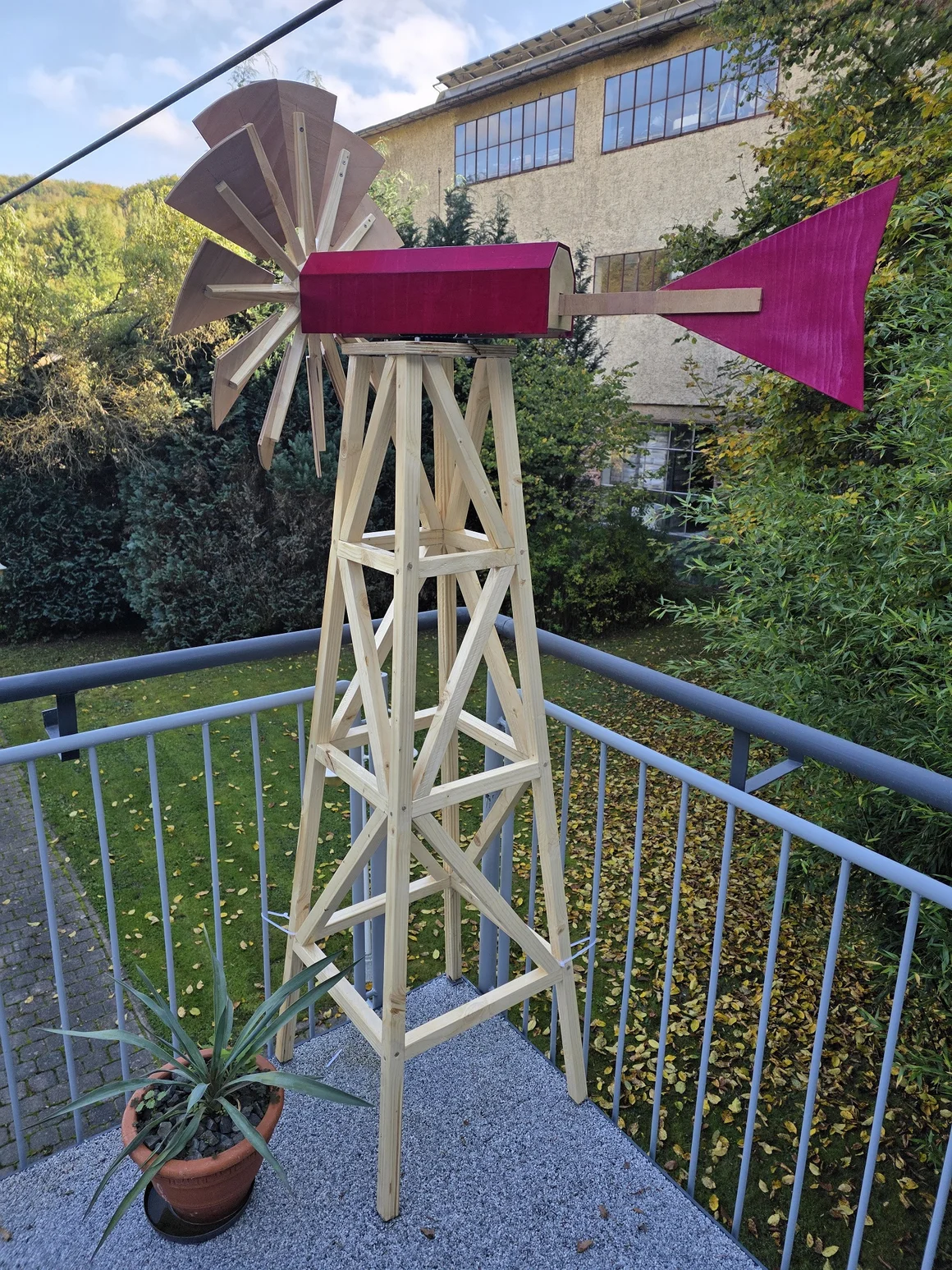

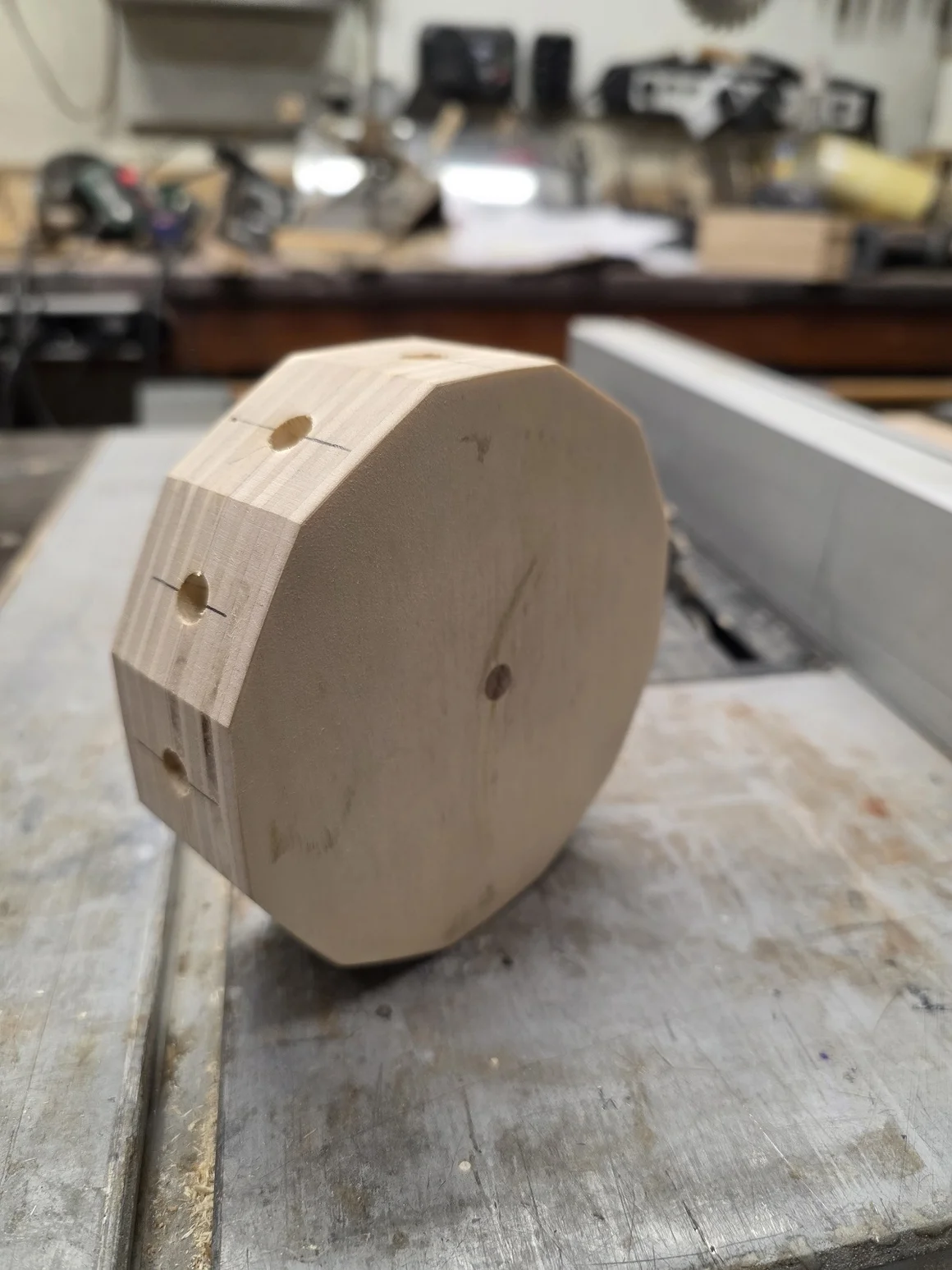

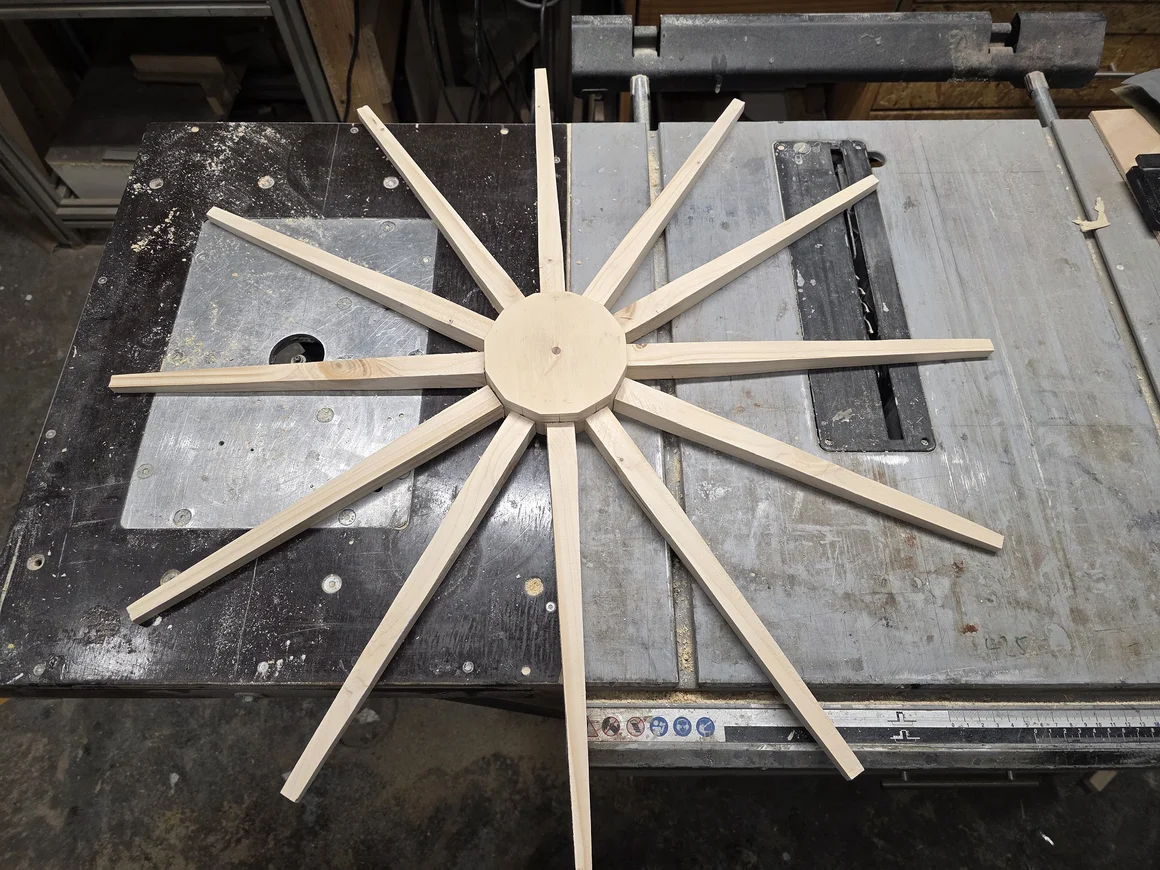

1. 1. Amerikanisches WindradMein Windrad hat eine Gesamthöhe von ca. 2 Meter.Der “Gittermast“:Zuerst habe ich aus Abfallholz, was ich irgendwann mal kostenlos bekommen hab quadratische Leisten 30x30mm geschnitten (ungefähr 16 laufende Meter)Um sehr genau arbeiten zu können habe ich mir auf einer Holzplatte eine Schablone aufgezeichnet, wo ich die Maße und Winkel der verschiedenen Mastteile ermitteln konnte. Zum späteren Zusammenbau wurde die Schablone mit kleinen Holzklötzen versehen, was als Leimhilfe für die Wiederholgenauigkeit aller vier Seitenteile des Turmes wichtig ist. Nach dem Aufbau aller vier Seitenteile wurden alle Klebeverbindungen zusätzlich mit 6mm Holzdübel fixiert. Die Deckplatte per Holzdübel an den Eckstützen verleimt.Das “Maschinenhaus“:Die Technik ist unter einem roten Dach verborgen, was ich aus 4 Teilen, auf 22,5° Gehrung geschnitten und verleimt habe. Das Dach ist abnehmbar.Als Grundplatte und die 4 stehenden Teile sind aus 16mm Sperrholz gefertigt und mit 45° Dachschräge geschnitten. Die vorderen Teile sind die Kugellager mit 42mm Außenmaß eingelassen, wo später die 20mm Achse des Flügelrades eingesteckt wird.Die hinteren Teile haben zur Aufnahme der Heckflosse Rechtecklöcher 30x18mm.Zum Ausgleich des Laufradgewichts habe ich im hinteren Teil des Maschinenhauses einen Pflasterstein zurechtgeschnitten und mit Silikon fixiert.Die Heckflosse:Die Form wurde direkt auf das 6mm Sperrholz gezeichnet und ausgeschnitten.Der Flossenhalter besteht aus 3 Leisten Sperrholz 30x6mm. Sie sind zusammen mit der Flosse wasserfest verleimt.Das Flügelrad:Die Radnabe ist aus 2 Schichten 16mm Sperrholz gebaut und in 12 er Teilung ausgeschnitten, um so später die Speichen der Flügel präzise montieren zu können.Die 12 Speichen sind dreiseitig verjüngt und werden mit 8mm Holzdübel in der Nabe platziert.Die Flügel sind aus 6mm Sperrholz erst grob ausgeschnitten und mittels Fräschablone wiederholgenau gefertigt, danach mit den Speichen wasserfest verleimt.Final wurde noch die 20mm Achse zentrisch in die Radnabe gesetzt. Für festen Halt habe ich hier 2 Komponenten Kleber verwendet.Das Finish:Zur Konservierung gegen Wind und Wetter wurden alle Teile mit mindestens 3 Schichten Bootslack versiegelt. Dach und Flosse einen roten Deckanstrich.Endmontage:Damit sich das Windrad in die Windrichtung dreht wurde ein Drehteller Lager aus dem Möbelbau zwischen der Deckplatte und Maschinenhaus platziert und mit je 4 Schrauben M6x30 befestigt.

Materialliste

• Sperrholz 16mm
• Holzleisten 30x30mm. Geschnitten aus Altholz
• Sperrholz 6mm
• Holzdübel
• Holzleim Wasserfest
• Schrauben M6x30
• Drehteller Lager
• 2x Kugellager 42x20x15
• 1 Pflasterstein o.ä
• Bootslack Transparent
• Lack Rot
• Verschiedene Schleifmittel
• Pinsel und Farbrolle

Werkzeugliste

• Handsäge
• Kreissäge
• Bandsäge
• Oberfräse
• Exzenterschleifer
• Hammer
• Verschiedene Bohrer
