Eichhörnchen Futterhaus

Anleitung

1. 0. Fertig!
2. 1. Lass dir alle Siebdruckplatten (8 und 9) und die Multiplexplatten (3 bis 7) in deinem toom Baumarkt, wie in der Materialliste angegeben, zuschneiden.
3. 2. Säge zuerst die Frontscheibe (2) und die beiden Seitenscheiben (1) wie abgebildet zurecht. Verwende beim Sägen eine Stichsäge mit einem feinen Sägeblatt für Kunststoffe. Stelle wenn möglich eine langsame Schnittgeschwindigkeit ein. Schneide noch nicht ganz genau, sondern lasse umlaufend ca. 1 mm stehen. Danach schleifst du den Rest mit Schleifpapier zurecht. Bohre dann an der angegebenen Stelle ein 5-mm-Loch in die Seitenscheiben, dieses dient später der Befestigung. Noch besser gelingt dir das Zurechtsägen des Bastlerglases (1 und 2) mit einer Tischkreissäge, ebenfalls mit feinem Sägeblatt und niedriger Drehzahl.Tipp:Zum Schleifen der Fensterkanten baust du dir am besten eine kleine Vorrichtung aus den beiden Multiplexplatten (7). Dazu legst du auf einen Innenschenkel Schleifpapier, dann kannst du die Kanten genau rechtwinkelig schleifen. Diese Vorrichtung benötigst du auch im nächsten Schritt zum Verkleben.
4. 3. Befreie die beiden Fenster (1 und 2) vom Staub und trage an einer seitlichen Kante der Frontscheibe (2) mehrmals Verdünnung mit einem Pinsel auf. Halte dabei die Frontscheibe (2) so, dass keine Verdünnung über die Flächen laufen kann. Drücke dann die Frontscheibe (2) gegen die Seitenscheibe (1) und presse diese ungefähr eine Minute zusammen. Achte unbedingt darauf, dass du keine Verdünnung an den Fingern hast, da sich sonst Flecken auf den Scheiben bilden! Lasse die Verbindung eine Weile trocknen, bevor du dann auf der gegenüberliegenden Kante die zweite Seitenscheibe (1) auf die gleiche Weise verklebst. Lasse dieses Teil über Nacht gut trocknen.

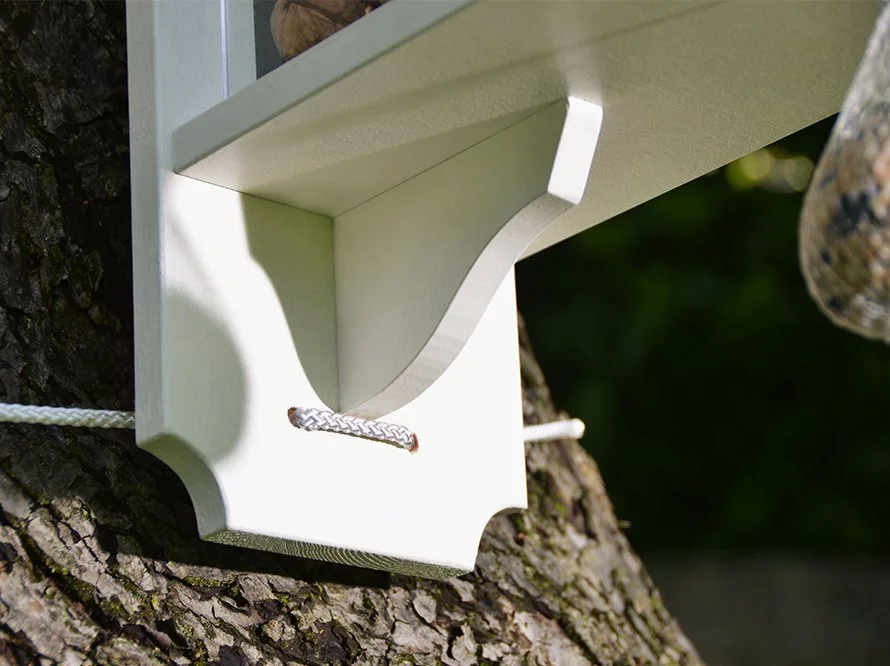

5. 4. Zeichne nun wie abgebildet die Konturen und Löcher auf die Rückwand (3), den Boden (4) und die Traverse (6) an. Säge diese mit der Stichsäge und einem scharfen feinen Sägeblatt aus. Bohre mit einem 5-mm-Bohrer die Löcher. Runde anschließend alle Kanten mit Schleifpapier ab. Wenn du die schlichtere Variante bauen willst, lasse die Kanten der Rückwand (3) und des Bodens (4) einfach gerade. Die Traverse (6) sägst du dann unten einfach schräg ab.
6. 5. Damit der Deckel (5) später dicht an der Rückwand (3) anliegt, sägst du eine Kante schräg ab. Verwende am besten eine Tischkreissäge mit schwenkbarem Sägeblatt. Es geht aber auch mit einer schwenkbaren Stichsäge, einem Exzenterschleifer, einer Raspel und einer Feile.
7. 6. Für die Zaunlatten (10) sägst du von der Rechteckleiste acht 60 mm lange Stücke ab. Säge die oberen Enden jeweils spitz zu oder runde diese ab. Dann säge von der Quadratleiste vier 140 mm lange Riegel (11) ab. Runde alle Kanten mit Schleifpapier ab. Leime die Einzelteile wie abgebildet zu zwei Zäunen zusammen, indem du die Teile einfach mit etwas Leim an den Verbindungsstellen aufeinanderlegst und dann mit einem Buch oder Ähnlichem für eine halbe Stunde beschwerst.
8. 7. Lackiere nun die Zäune (10 und 11), die Rückwand (3), den Boden (4), die Traverse (6) und den Deckel (5). Lackiere auch die Kanten der Innenrückwand (8) und des Innenbodens (9).
9. 8. Nach dem Trocknen verschraubst du wie dargestellt die Rückwand (3) mit dem Boden (4) und der Traverse (6). Verwende hierzu die 3,5x30er-Schrauben.
10. 9. Verbinde dann die Innenrückwand (8) mit dem Innenboden (9), verwende hierzu auch die 3,5x30er-Schrauben.
11. 10. Jetzt befestigst du das Innenteil (8 und 9) mit 3,5x20er-Schrauben an der Rückwand (3). Bohre mit einem 8-mm-Holzbohrer wie gezeigt zwei Entlüftungslöcher durch den Innenboden (9) und den Boden (4). Achte darauf, an der Traverse (6) vorbei zu bohren.

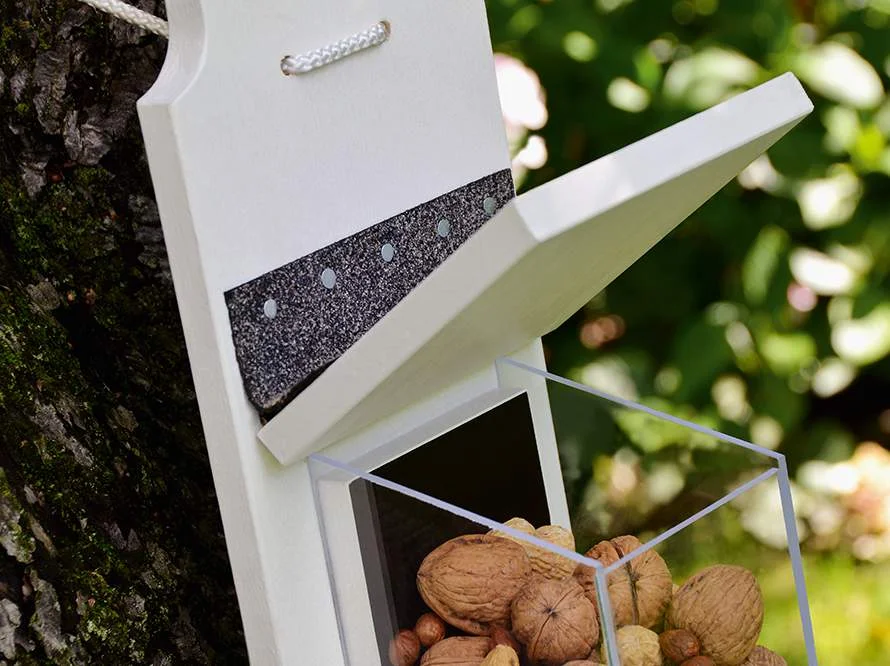

12. 11. Stülpe dann den Glaskasten (1 und 2) über die Innenrückwand (8) und den Innenboden (9). Befestige diesen mit 3,5x25er Halbrundkopfschraubendurch die gebohrten Löcher an der Innenrückwand (8). Ziehe die Schrauben auf keinen Fall fest an, damit das Glas nicht aufplatzt und sich noch gut bei Wärme ausdehnen kann. Säge mit einer Metallsäge ein 150 mm langes Stück von dem Klavierband (16) ab und entgrate die Schnittstellen mit Schleifpapier oder einer Eisenfeile. Lege dann als Distanzhalter ein Stückchen Pappe auf den Glaskasten (1 und 2), lege den Deckel darauf und schraube diesen mit dem Klavierband und 3x12er-Schrauben an. Die Distanz ist hier auch wichtig, damit sich das Glas bei Hitze ausdehnen kann. Damit kein Regen in das Futter laufen kann, schneidest du ein Stückchen Isolierpappe (18) zurecht und nagel dieses wie abgebildet über das Klavierband (16). Befestige es nur an der Rückwand (3), damit sich die Klappe (5) auch noch gut öffnen lässt.

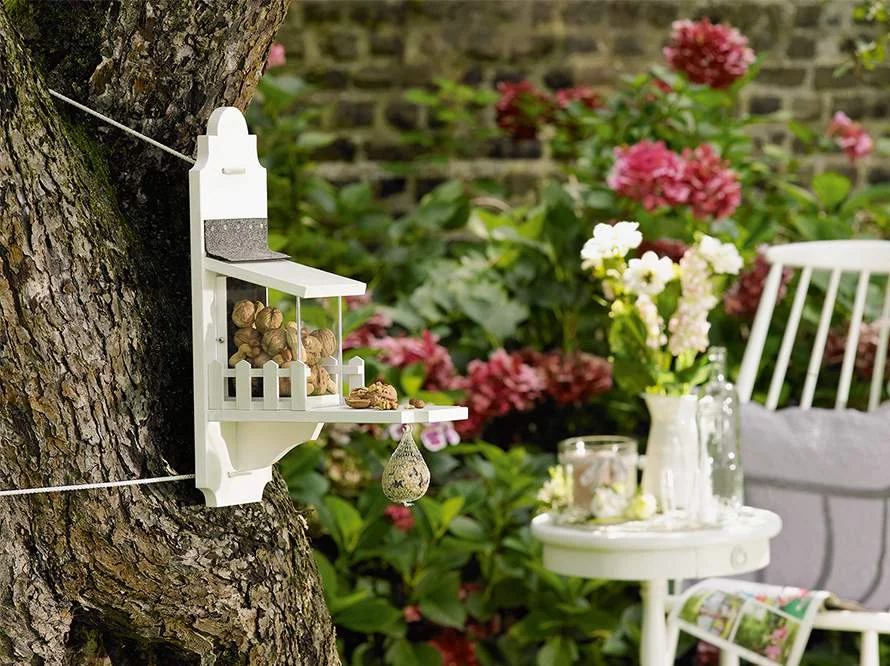

13. 12. Um die Zäune (10 und 11) seitlich neben dem Glaskasten zu befestigen, bohre 4-mm-Löcher in den Boden (4) und schraube die Zäune von unten mit je zwei 3,5x20er Schrauben fest. Um das Depot an einem Baum zu befestigen, ziehst du eine Kordel durch die beiden oberen und unteren Löcher der Rückwand und binde diese dann an dem Stamm des Baumes fest. Du kannst das Ganze natürlich auch an einem Holzbalken, den du senkrecht im Boden befestigen, anschraubst.

Materialliste

• Bastlerglas (Seitenscheibe), 174 x 120 mm, 2 St.
• Bastlerglas (Frontscheibe), 140 x 100 mm, 1 St.
• Multiplexplatte Birke (Rückwand), 15 mm, 470 x 160 mm, 1 St.
• Multiplexplatte Birke (Boden), 15 mm, 300 x 150 mm, 1 St.
• Multiplexplatte Birke (Deckel), 15 mm, 150 x 150 mm, 1 St.
• Multiplexplatte Birke (Traverse), 15 mm, 100 x 120 mm, 1 St.
• Multiplexplatte Birke (Vorrichtung), 15 mm, 200 x 100 mm, 2 St.
• Siebdruckplatte (Innenrückwand), 15 mm, 150 x 100 mm, 1 St.
• Siebdruckplatte (Innenboden), 15 mm, 115 x 100 mm, 1 St.
• Rechteckleiste Kiefer (Zaunlatten), 20 x 5 mm, 60 mm, 8 St.
• Quadratleiste Buche (Riegel), 10 x 10 mm, 140 mm, 4 St.
• Senkkopfschrauben Edelstahl, 3,5 x 30 mm, 7 St.
• Senkkopfschrauben Edelstahl, 3,5 x 20 mm, 8 St.
• Linsenkopfschrauben, 3 x 12 mm, 8 St.
• Halbrundkopfschrauben, 3,5 x 25 mm, 2 St.
• Klavierband, rostfrei, 1 St.
• Dachpappennägel, kurz, 5 St.
• Isolierpappe, 150 x 80 mm, 1 St.
• Verdünnung 20 toom 2in1 Buntlack

Werkzeugliste

• Zollstock
• Bleistift
• Zirkel
• Akkuschrauber
• 4,5- und 8-mm-Holzbohrer
• Senker
• Stichsäge
• feines Sägeblatt
• Hammer
• Schleifpapier
• Schleifkork
• Pinsel
• Lackrolle
• Metallsäge
