Nachtlicht für Kids selber bauen

1. Version 1:

   Nimm die Scheiben vom rahmenlosen Bilderrahmen heraus und prüfe die Maße. Diese Anleitung ist für Scheiben mit einem Format von 150 x 105 mm gemacht. Sollten die Scheiben ein anderes Maß haben, musst du die Maße der Multiplexplatten und der Sperrholzplatte entsprechend anpassen.

2. Lass dir im toom Baumarkt die Multiplexplatten (2 und 3) auf die in der Materialliste angegebenen Zuschnittmaße zurechtsägen.



3. Mit deiner Tischkreissäge sägst du nun die einzelnen Platten auf die in der Materialliste angegebenen Fertigmaße zurecht.

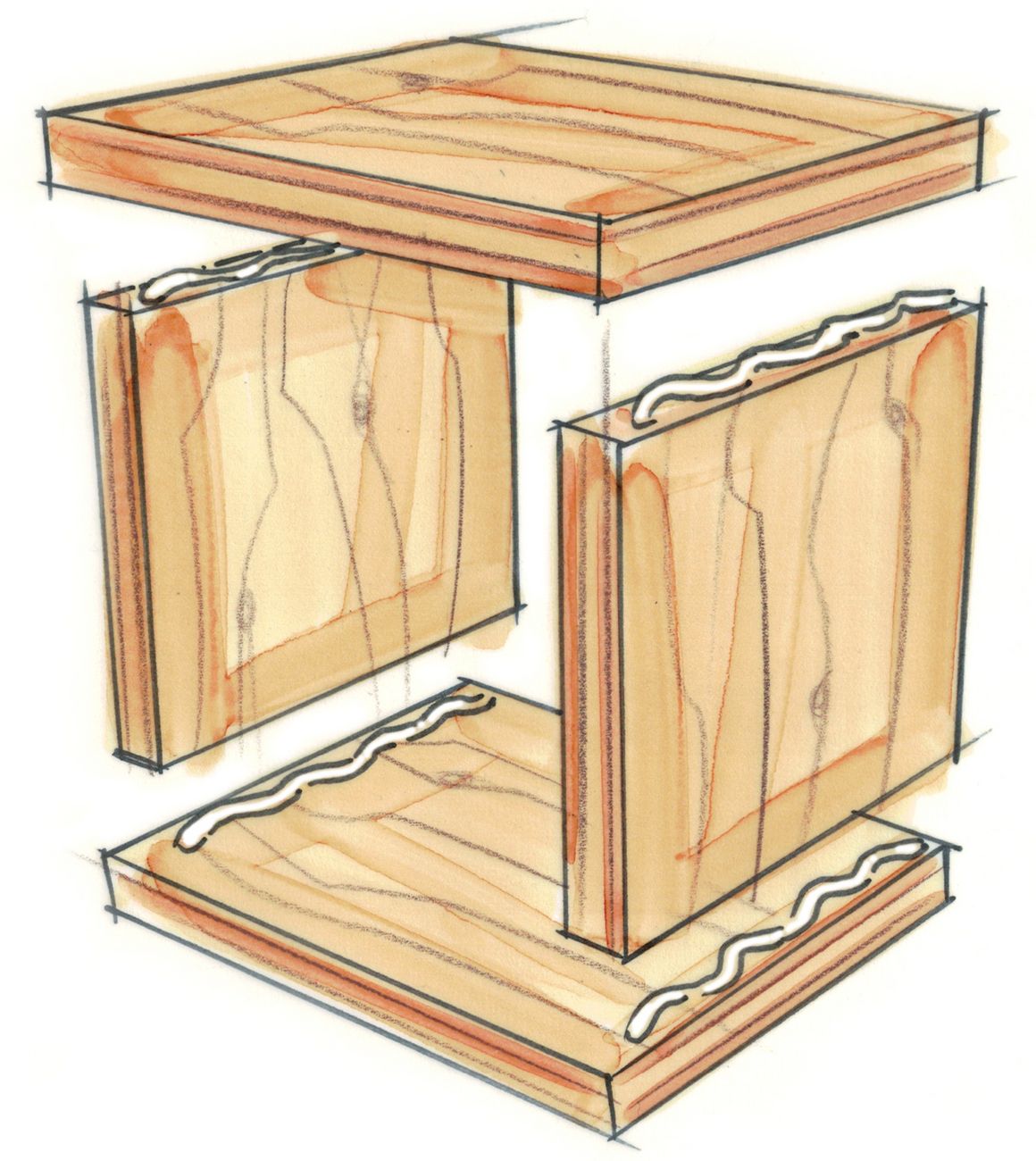

4. Leime jetzt die Platten, wie in der nebenstehenden Zeichnung gezeigt, aneinander. Achte darauf, dass diese an den Außenkanten genau bündig miteinander abschließen. Und an der Hinterkante müssen alle Teile genau bündig abschließen, sodass Boden und Deckel 5 mm gegenüber den Seitenteilen überstehen. Lege vorsichtig ein paar schwere Bücher auf das Ganze und warte etwa eine halbe Stunde, bis der Leim getrocknet ist.



5. Jetzt bohrst du in die Rückwand (4) mit einem Abstand zum Rand von 30 mm ein ca. 6 mm großes Loch. Vom Rand aus sägst du mit einer Stichsäge oder mit einer Feinsäge einen Schlitz.

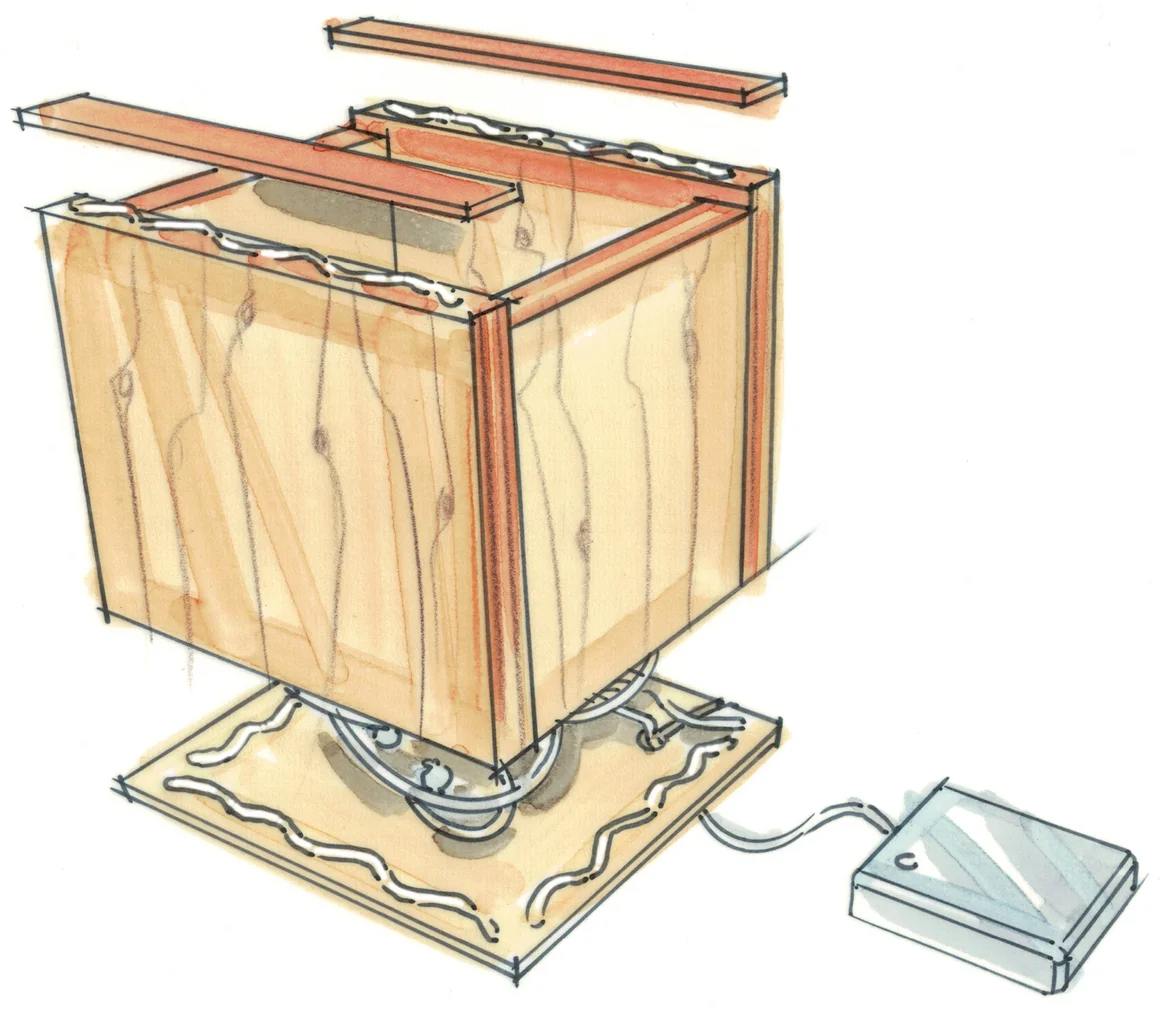

6. Durch diesen Schlitz steckst du jetzt das Kabel und leimst dann die Rückwand von hinten auf den Kasten (Die Rückwand soll hierbei zu allen Seiten hin gleichmäßig überstehen). An den Vorderkanten des Bodens und des Deckels leimst du die Leisten (5) auf. Säge diese zuerst auf eine Länge von 155 mm ab. Leime diese dann so auf, dass sie mit den Außenkanten genau bündig mit der Unterkante des Bodens und mit der Oberkante des Deckels abschließen. Beschwere das Ganze jeweils mit ein paar dicken Büchern und warte eine halbe Stunde, bis der Leim getrocknet ist.



7. Nun schleifst du mit einem Exzenterschleifer die überstehende Rückwand und die überstehenden Leisten ab.

8. Runde jetzt alle Kanten mit feinem Schleifpapier ab. Dann kannst du die Scheiben vorne einschieben. Damit diese nicht so leicht wieder herausrutschen, klebst du an der Vorderkante der Seitenteile ein kleines Stückchen Schaumstoffdichtung auf.



9. Version 2:

   Nimm die Scheiben vom rahmenlosen Bilderrahmen heraus und prüfe die Maße. Diese Anleitung ist für Scheiben mit einem Format von 180 x 135 mm gemacht. Sollten die Scheiben ein anderes Maß haben, musst du die Maße der Multiplexplatten und der Sperrholzplatte entsprechend anpassen.

10. Lass dir im toom Baumarkt die Multiplexplatten (2 und 3) auf die in der Materialliste angegebenen Zuschnittmaße zurechtsägen.



11. Mit deiner Tischkreissäge sägst du nun die einzelnen Platten auf die in der Materialliste angegebenen Fertigmaße zurecht

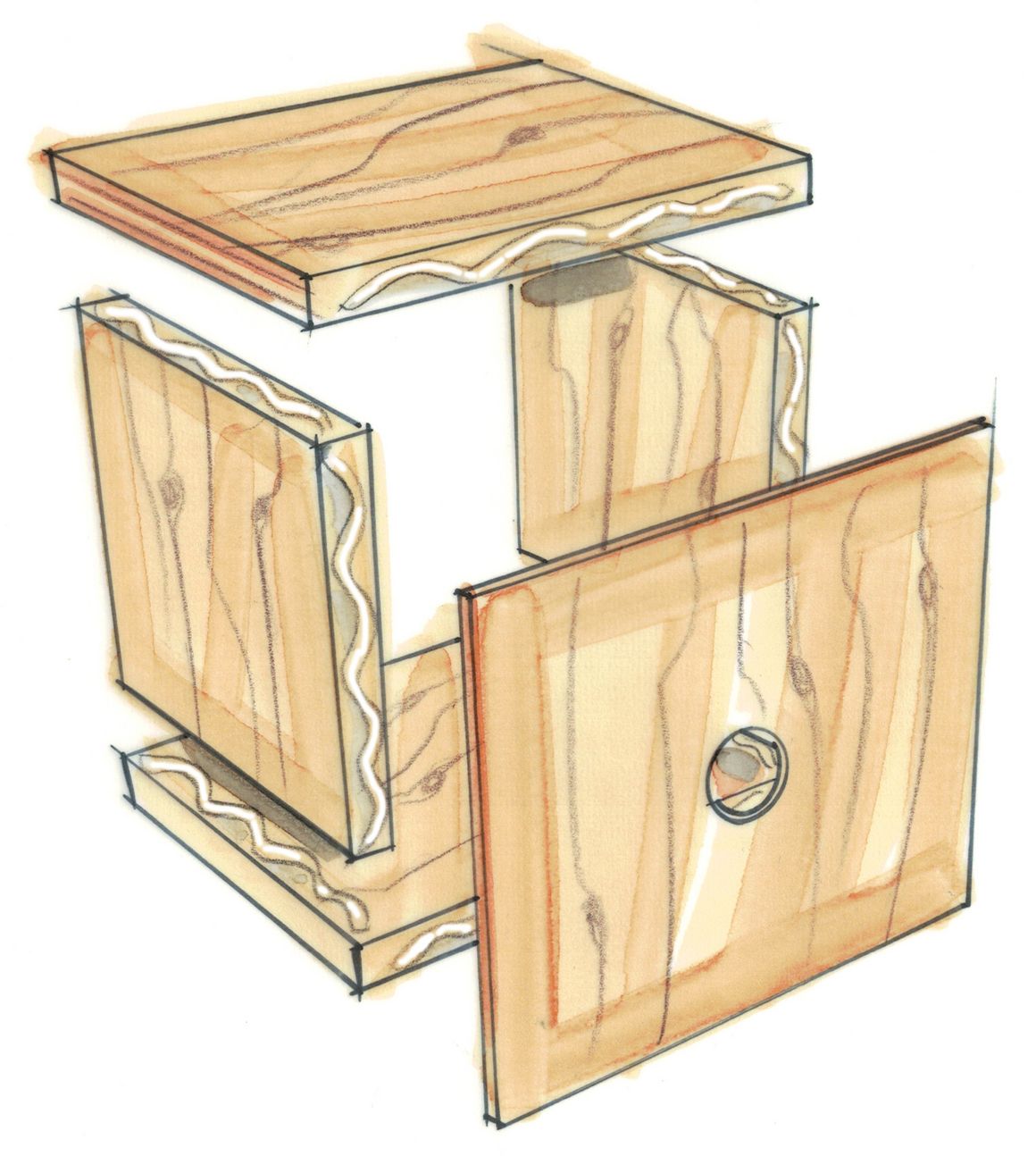

12. Leime jetzt die Platten, wie in der nebenstehenden Zeichnung gezeigt, aneinander. Achte darauf, dass diese an den Außenkanten genau bündig miteinander abschließen. Und an der Hinterkante müssen alle Teile genau bündig abschließen, sodass Boden und Deckel 5 mm gegenüber den Seitenteilen überstehen. Lege vorsichtig ein paar schwere Bücher auf das Ganze und warte etwa eine halbe Stunde, bis der Leim getrocknet ist.



13. In der Zwischenzeit bohrst du in die Mitte der Rückwand (4) ein 30 mm großes Loch. Verwende hierzu einen 30-mm-Forstnerbohrer.

14. Säge von der Rechteckleiste (5) zwei Stücke mit einer Länge von 185 mm ab.

15. Leime dann die Rückwand von hinten auf den Kasten. (Die Rückwand soll hierbei zu allen Seiten hin gleichmäßig überstehen.) An den Vorderkanten des Bodens und des Deckels leimst du die Leisten auf. Säge diese zuerst auf eine Länge von 185 mm ab. Leime diese dann so auf, dass sie mit den Außenkanten genau bündig mit der Unterkante des Bodens und mit der Oberkante des Deckels abschließen. Beschwere das Ganze jeweils mit ein paar dicken Büchern und warte eine halbe Stunde, bis der Leim getrocknet ist.

16. Nun schleifst du mit einem Exzenterschleifer die überstehende Rückwand und die überstehenden Leisten ab.

17. Runde jetzt alle Kanten mit feinem Schleifpapier ab. Dann kannst du die Scheiben vorne einschieben. Damit diese nicht so leicht wieder herausrutschen, klebst du an der Vorderkante der Seitenteile ein kleines Stückchen Schaumstoffdichtung auf.

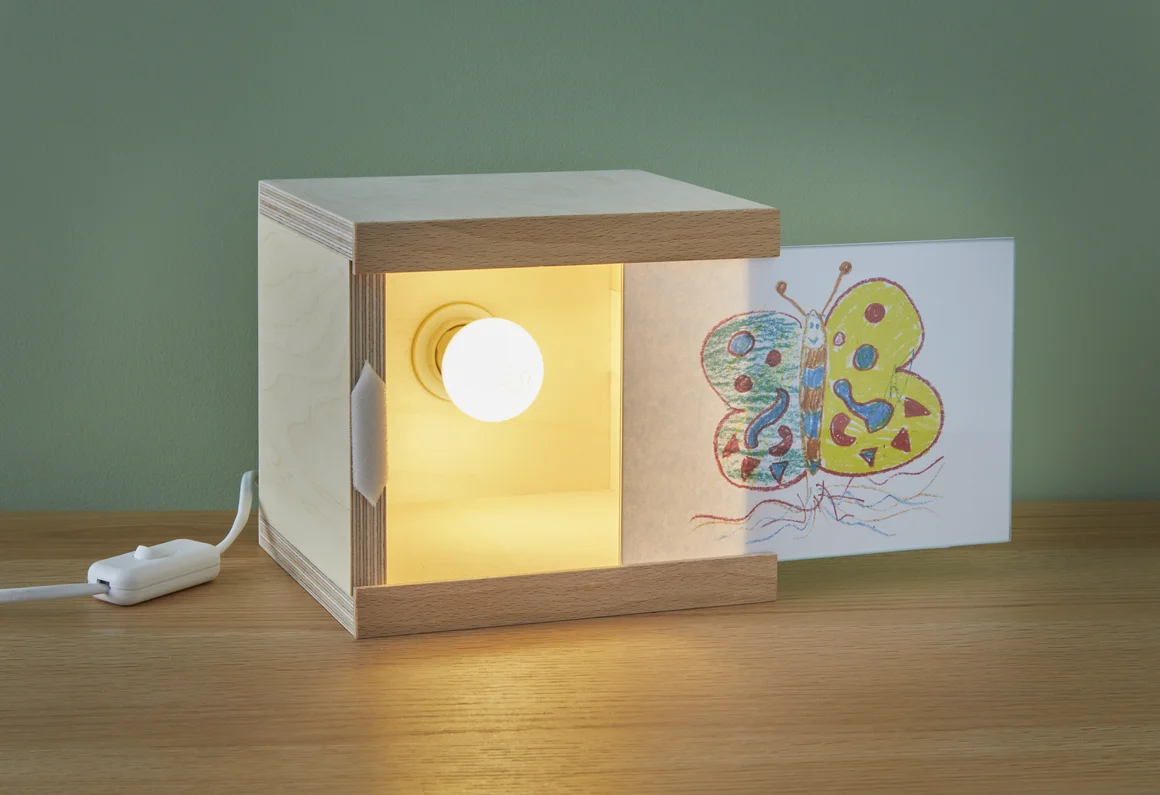

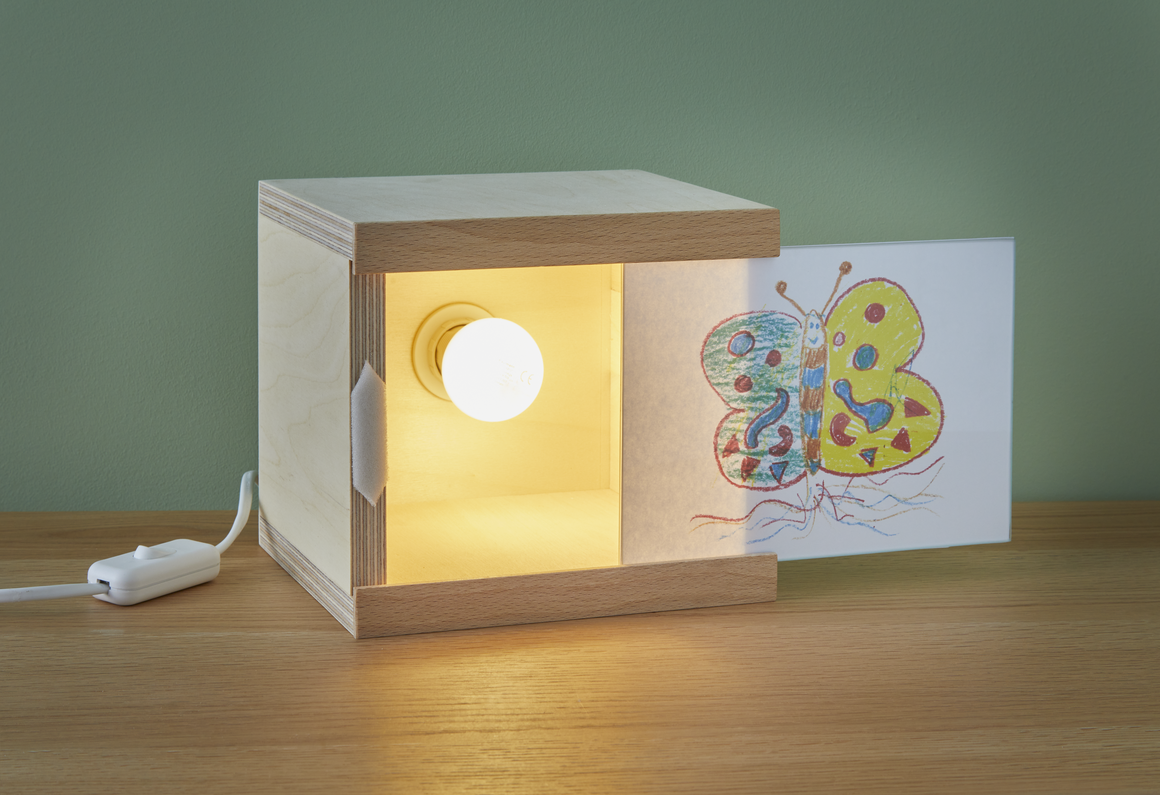

18. Zum Schluss montierst du die Fassung in der Rückwand und drehst das Leuchtmittel ein.



• Bildhalter rahmenlos
• Multiplexplatte Birke
• Zuschnittmaß
• Fertigmaß
• Multiplexplatte Birke
• Sperrholzplatte Pappel
• Rechteckleiste Buche
• Schaumstoffdichtung

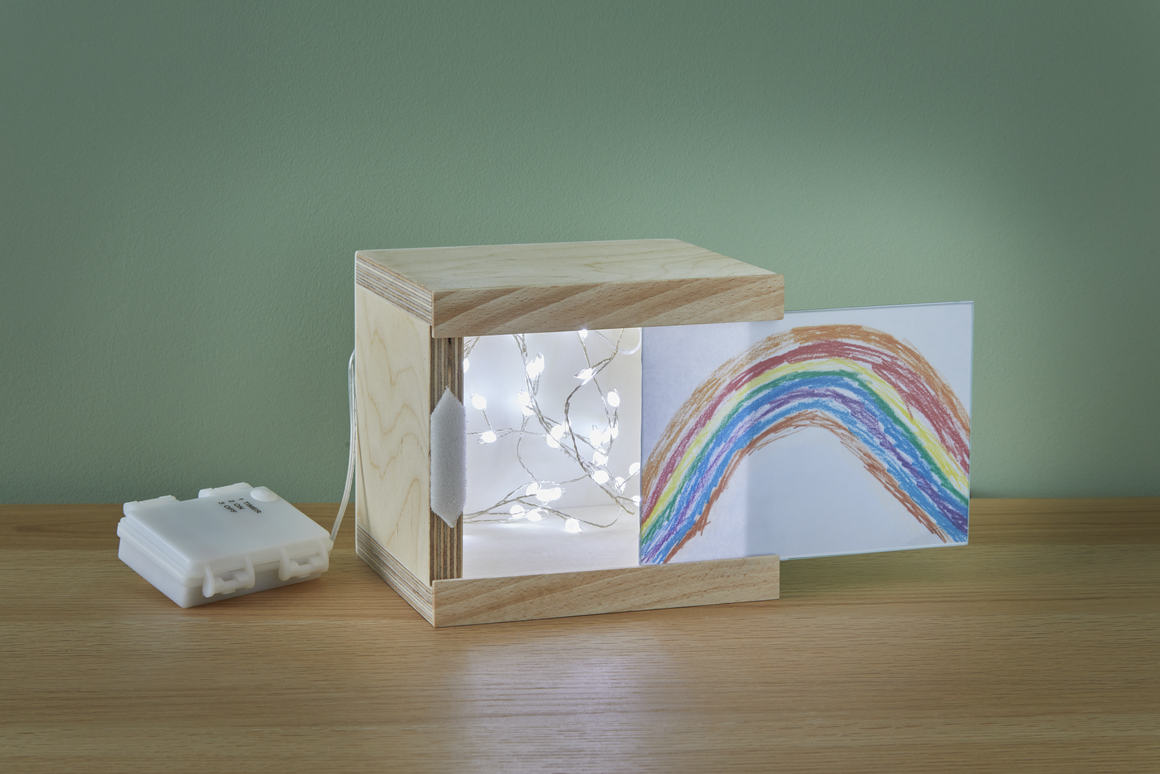

• LED-Lichterkette
• Forstnerbohrer

• Zollstock
• Bleistift
• Exzenterschleifer
• Schleifpapier
• Tischkreissäge mit Parallelanschlag
• Anreißwinkel
• Feinsäge
• Holzleim
• Akkuschrauber
• 6-mm-Holzbohrer

Für Version 2 braucht ihr zusätzlich folgendes Werkzeug:

• 30-mm Forstnerbohrer

Die toom Baumarkt GmbH schließt für Fehlgebrauch sowie fehlerhafte Montage jede Haftung aus. Aus Sicherheitsgründen können im toom Baumarkt nur Zuschnitte gemacht werden, die ein gewisses Mindestmaß haben. Um die Teile auf das benötigte Fertigmaß zu bringen, werden deshalb die letzten Schnitte mit der eigenen Tischkreissäge ausgeführt. Alle Arbeiten mit elektrischen Maschinen muss ein Erwachsener ausführen! In der Materialliste sind die Zuschnittmaße angegeben. Diese enthalten jeweils zwei Teile und sind etwas größer bemessen, damit entsprechend noch etwas absägt werden kann. Die Leuchte kannst du natürlich farbig gestalten
