Kaminkonsole

1. Lasst euch die MDF-Platten (1–8) wie in der Materialliste angegeben in eurem toom Baumarkt ganz einfach zuschneiden.

2. Um die Einzelteile (1–6) miteinander verschrauben zu können, zeichnet ihr wie angegeben die Bohrlöcher auf und bohrt diese mit einem 5-mm-Bohrer (von den 4 Böden (3) werden nur in 2 Stück Löcher gebohrt).

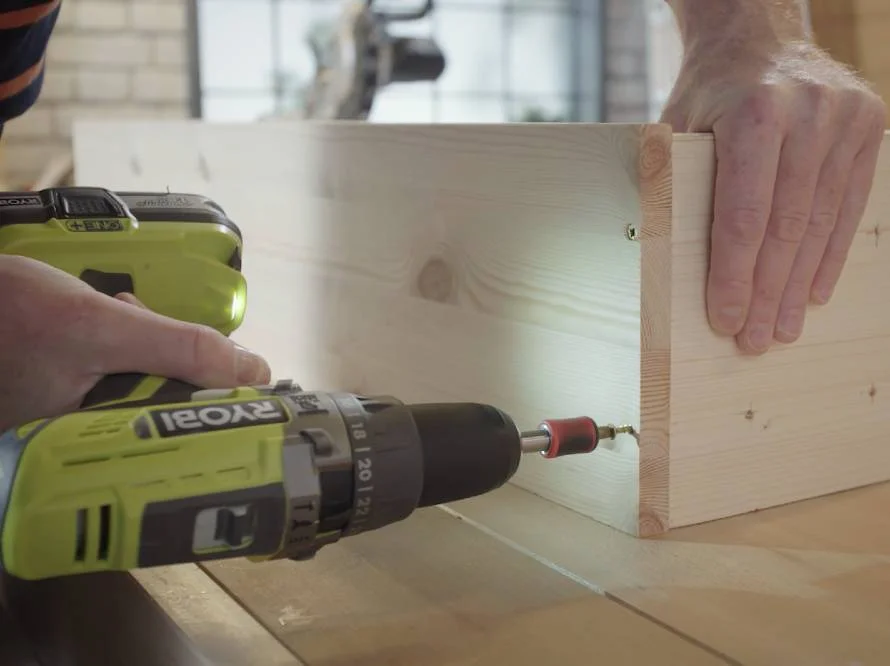

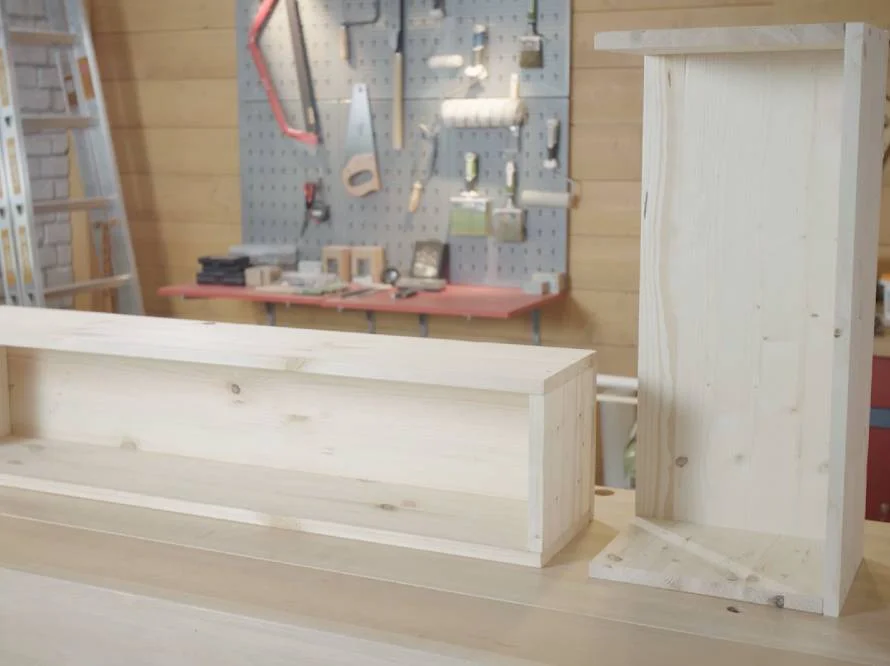

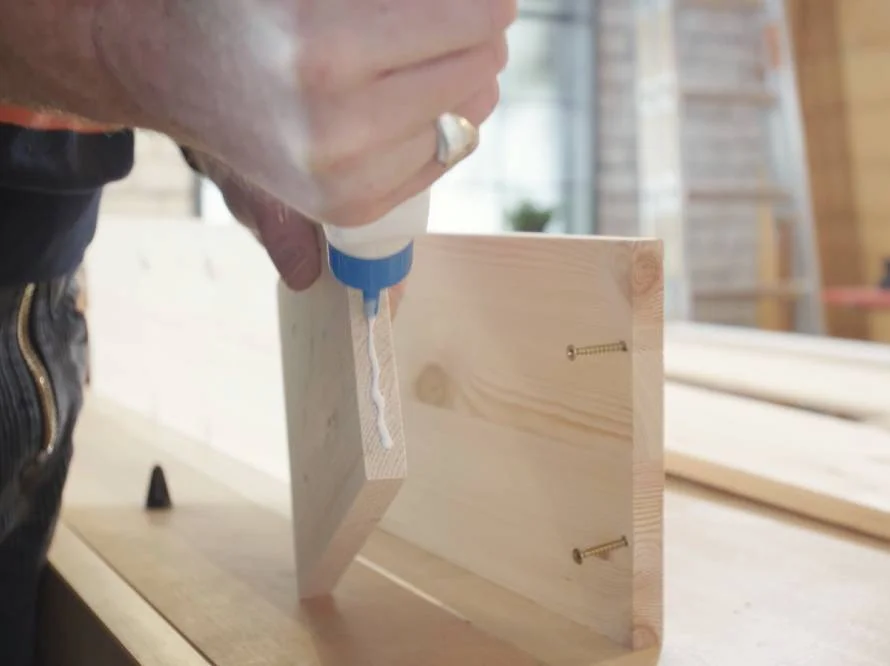

3. Die Kaminkonsole besteht aus zwei senkrechten und einem waagerechten Element. Am besten baut ihr zunächst die beiden senkrechten Elemente. Tragt an den Verbindungsstellen Holzleim (13) auf und verschraubt die beiden senkrechten Seitenteile (2) mit einem Boden (3a) mit Bohrungen und mit einem Boden (3b) ohne Bohrungen. Anschließend schraubt ihr die Frontplatte (1) – auch mit Holzleim (13) an den Verbindungsstellen – von vorne auf. Verwendet hierzu die 4 x 45er-Senkkopfschrauben (11).



4. Dann stellt ihr das das waagerechte Zwischenelement her. Tragt hierfür an allen Verbindungsstellen Holzleim (13) auf. Verschraubt zuerst die waagerechte Bodenplatte (5) mit den beiden Verbindungsplatten (6). Anschließend schraubt ihr die waagerechte Frontplatte (4) bündig darauf fest. Verwendet hierzu die 4 x 45er-Senkkopfschrauben (11).

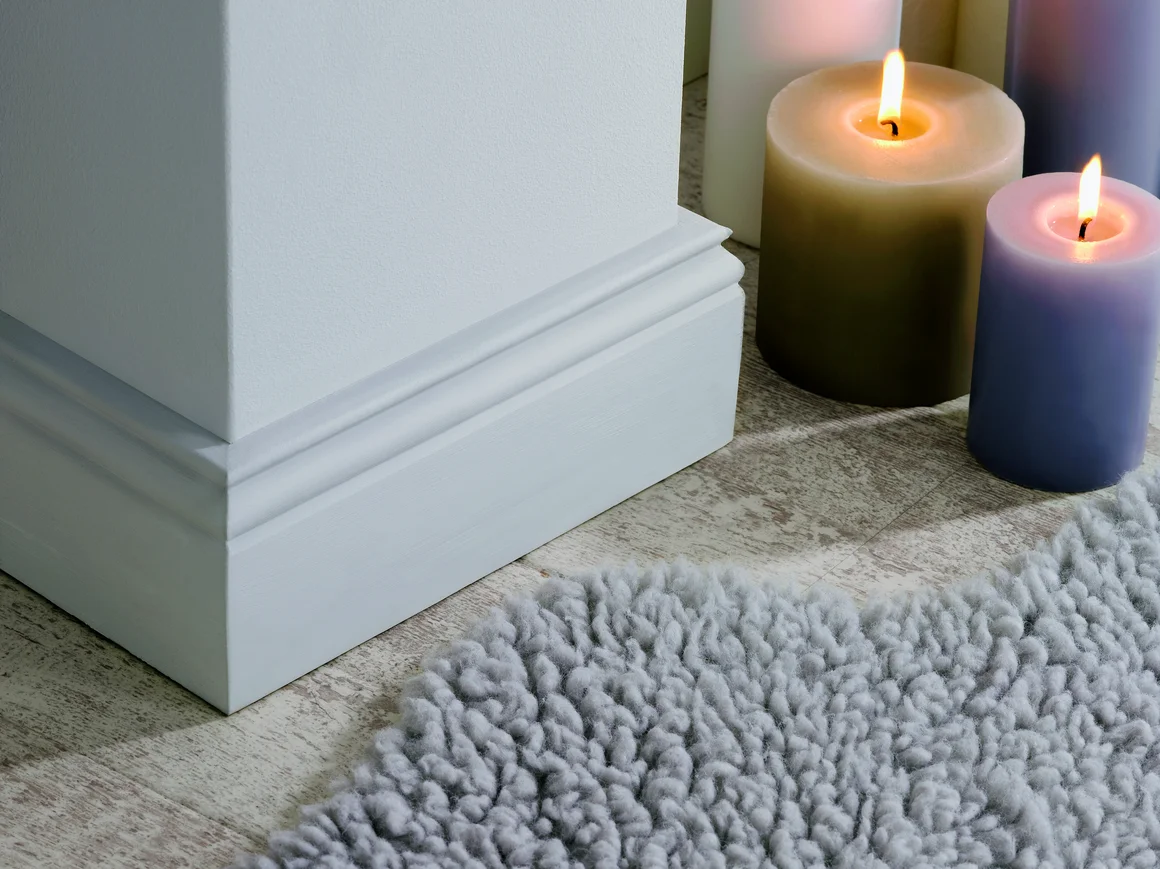

5. Sägt die Sockelleiste (9) mit einer Kapp- und Gehrungssäge in sechs Teile wie in der Zeichnung angegeben. Ihr könnt hierzu auch einen Fuchsschwanz mit einer Sägelade verwenden. Befestigt die Einzelteile an den unteren Enden der beiden senkrechten Elemente (1–3). Tragt an den Verbindungsstellen großflächig Holzleim (13) auf, drückt die Sockelleisten (9) an und fixiert das Ganze mit Malerkrepp auf dem senkrechten Element (1–3). Nach etwa einer Stunde ist der Leim getrocknet. Entfernt dann das Malerkrepp und rundet alle Kanten mit Schleifpapier ab.

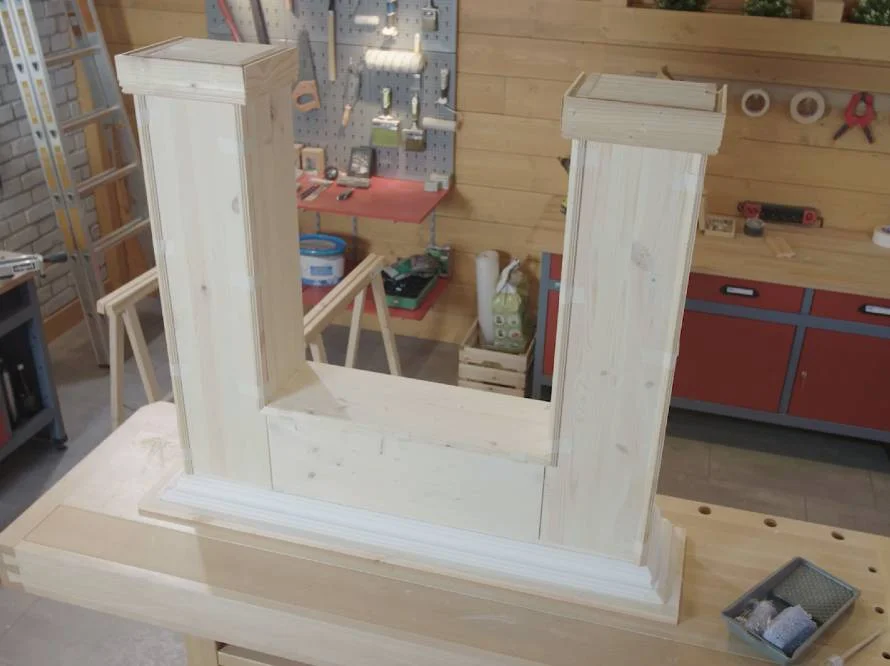

6. Nun verschraubt die senkrechten Elemente (1, 2, 3 und 9) mit dem waagerechten Zwischenteil (4–6). Dazu stellt ihr die drei Elemente auf den Kopf und verschraubt diese miteinander. Hierzu verwendet ihr die 4 x 30er-Senkkopfschrauben (12).



7. Befestigt jetzt die Deckplatte (7). Legt diese wie abgebildet auf einen ebenen Untergrund und stellt das zuvor verschraubte Gestell (1–6 und 9) darauf. Richtet das Ganze so aus, dass das Gestell (1–6 und 9) mit der Hinterkante der Deckplatte (7) bündig abschließt und an beiden Seiten den gleichen Abstand von ungefähr 80 mm hat. Schraubt dann die Deckplatte (7) durch die oberen Böden (3a) mit 4 x 30er-Senkkopfschrauben (12) fest.

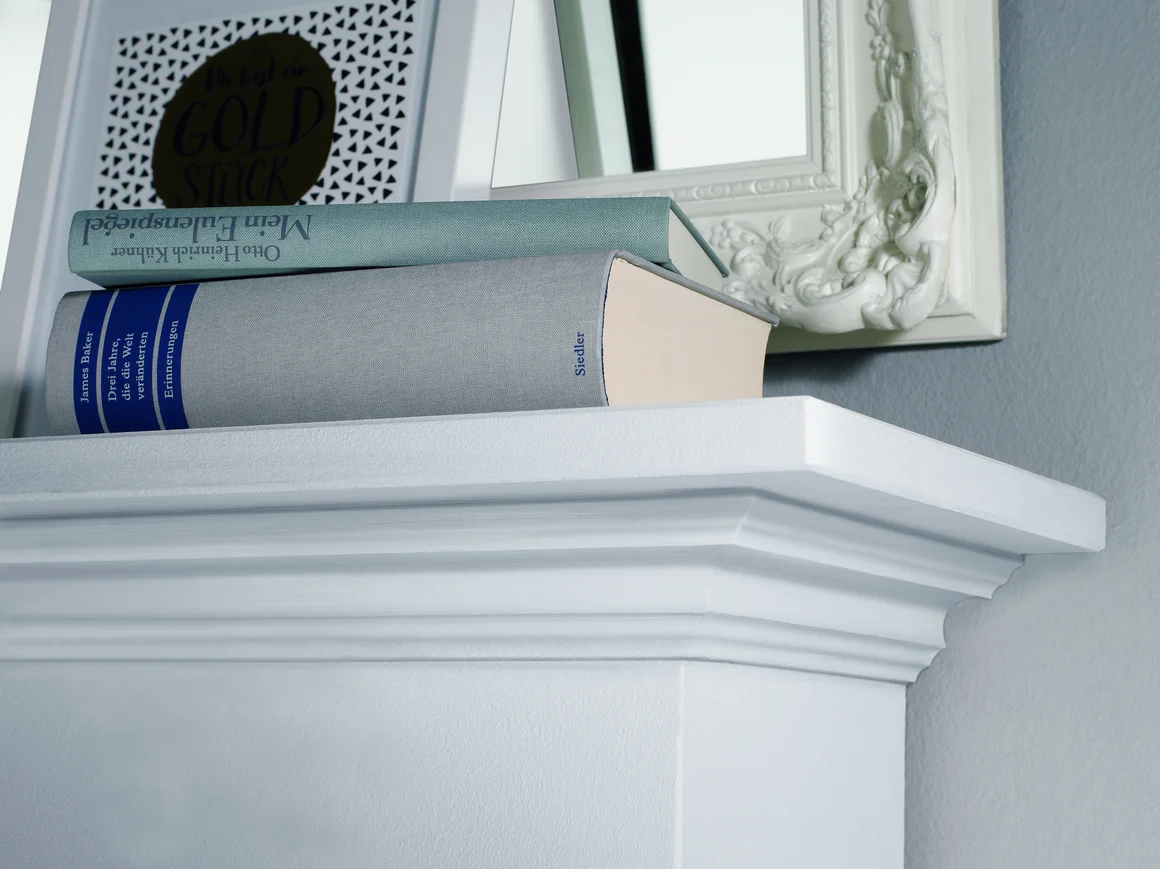

8. Um die Stuckleiste (10) anzubringen, lasst die Kaminkonsole einfach verkehrt herum stehen. Zeichnet dann die Längen der einzelnen Stuckleistenteile (10) an und sägt diese entweder mit einer Kapp- und Gehrungssäge oder mit einem Fuchsschwanz und einer Sägelade auf die entsprechenden Maße zu. Zum Befestigen tragt auf die Kanten und Gehrungsflächen der Stuckleiste (10) reichlich Styroporkleber (15) auf und drückt diese fest. Wischt dann den überflüssigen Styroporkleber (15) mit einem feuchten Tuch ab. Lasst dann den Styroporkleber (15) gemäß den Verarbeitungshinweisen trocknen. In der Zwischenzeit tragt an allen unebenen Stellen und besonders auf den versenkten Schraubenköpfen Spachtelmasse (14) auf und lasst diese ebenfalls trocknen.

   Tipp: Zum Abwischen des noch feuchten Styroporklebers (15) könnt ihr auch einen Einweghandschuh überziehen und den Styroporkleber dann mit den Fingern entfernen. So entsteht an den Kanten eine kleine Rundung.



9. Nachdem die Spachtelmasse (14) und der Styroporkleber (15) getrocknet sind, schleift die Oberflächen der MDF-Platten (1–8) glatt. Dann tragt eine dünne Schicht Wandfarbe (16) auf. Sollten nach dem Trocknen noch Unebenheiten sichtbar sein, spachtelt diese erneut (anschließend wieder glatt schleifen). Streicht dann die Kaminkonsole ein zweites, gegebenenfalls auch ein drittes Mal.

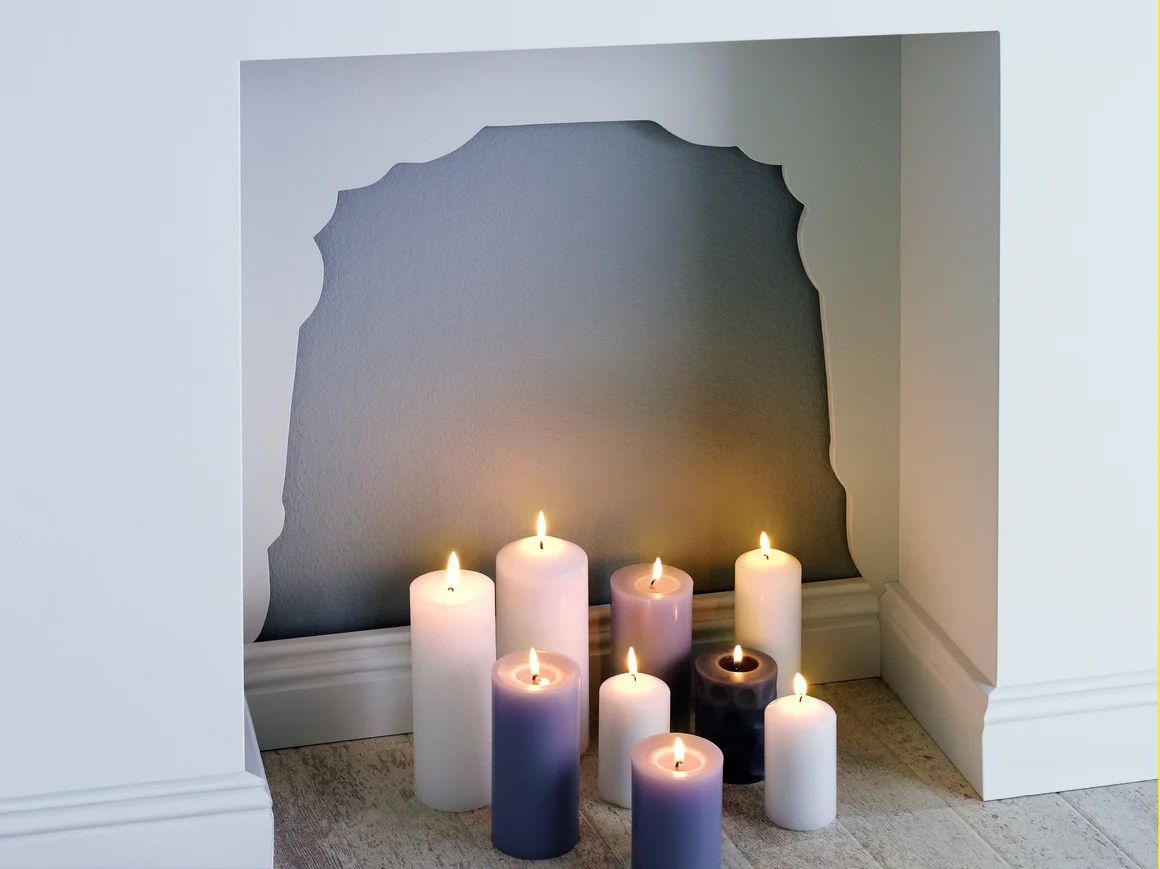

10. Optional: Fertigt eine Konturplatte an. Übertragt hierzu die nebenstehende Kontur auf die Konturplatte (8). Um die verschiedenen Bögen anzuzeichnen, könnt ihr z. B. Teller, Tassen und Untertassen verwenden. Sägt anschließend das Innere der Kontur mit einer Stichsäge und einem scharfen Kurvensägeblatt aus. Um die Konturplatte (8) von hinten an der Kaminkonsole zu befestigen, bohrt diese an den angegebenen Punkten mit einem 5-mm-Bohrer vor. Danach streicht die Konturplatte zwei Mal mit der Wandfarbe (16).

    ACHTUNG: Wenn ihr die Kaminkonsole lieber ohne die Konturplatte haben möchtet, dann entfällt dieser Schritt.



11. Damit die Kaminkonsole nicht umkippen kann, befestigt diese an der Wand. Hierzu sägt ihr zwei etwa 200 mm lange Stücke von der Rahmenleiste (17) ab und bohrt diese je zwei Mal mit einem 5-mm-Bohrer durch die schmale Kante vor. Stellt jetzt die Kaminkonsole an die gewünschte Stelle vor die Wand und markiert die Außenkanten mit Malerkrepp oder einem dünnen Bleistiftstrich auf der Wand. Messt dann die Materialstärke der senkrechten Seitenplatte nach innen ab. Befestigt an diesen Stellen die beiden Befestigungsleisten (17) mit Dübeln und Schrauben (18) an der Wand.



12. Schiebt nun die Kaminkonsole auf die Befestigungsleisten (17) und richtet diese aus. Dreht nun von außen auf jeder Seite eine 4 x 30er-Senkkopfschraube (12) durch die äußere senkrechte Seitenplatte (2) in die Befestigungsleiste.

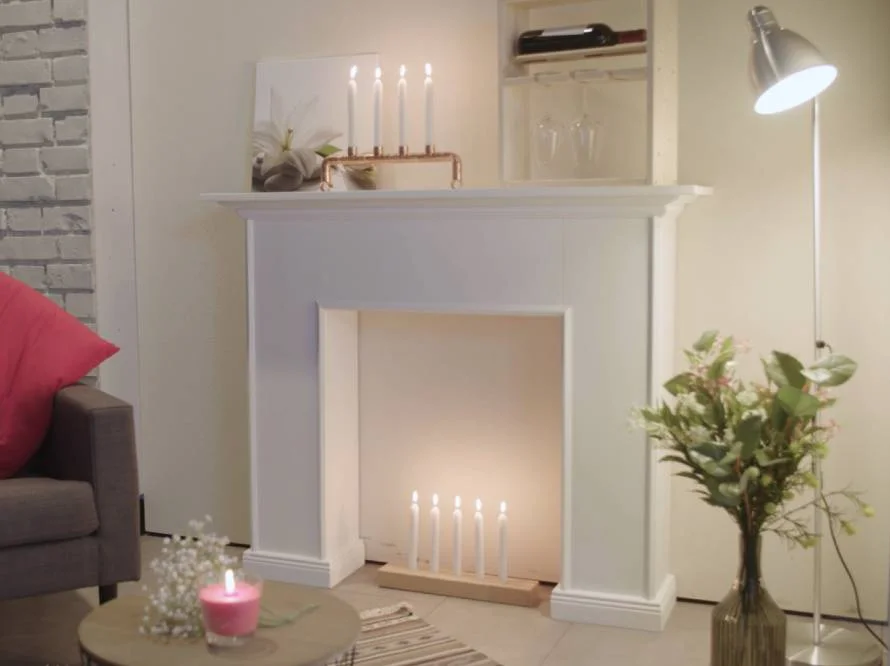

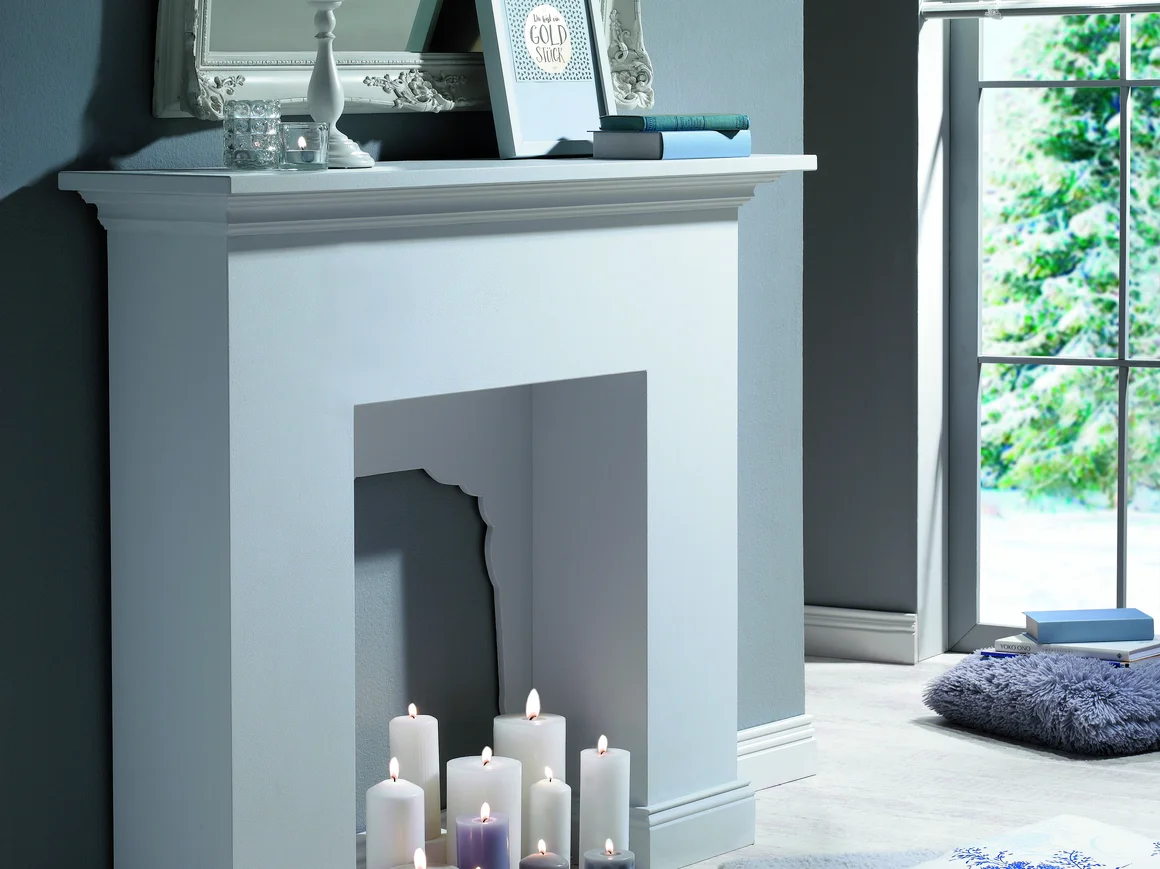

    Und fertig ist eure Kaminkonsole!



1. MDF-Platte (senkrechte Frontplatte), 18 mm, 220 x 975 mm, 2 St.

2. MDF-Platte (senkrechte Seitenplatten), 18 mm, 187 x 975 mm, 4 St.

3. MDF-Platte (obere und untere Böden), 18 mm, 184 x 187 mm, 4 St.

4. MDF-Platte (waagerechte Frontplatte), 18 mm, 600 x 270 mm, 1 St.

5. MDF-Platte (waagerechte Bodenplatte), 18 mm, 600 x 187 mm, 1 St.

6. MDF-Platte (Verbindungsplatten), 18 mm, 252 x 187 mm, 2 St.

7. MDF-Platte (Deckplatte), 22 mm, 1.200 x 285 mm, 1 St.

8. MDF-Platte (Konturplatte), 12 mm, 636 x 723 mm, 1 St. (optional)

9. Altbaupro l, Fichte/Tanne (Sockelleiste), 18 x 95 mm, Länge 2.400 mm, 1 St.

10. Zierpro l „Sonja“ (Stuckleiste), 50 x 50 mm, Länge 2.000 mm, 1 St.

11. Senkkopfschrauben, 4 x 45 mm, 52 St.

12. Senkkopfschrauben, 4 x 30 mm, 27 St.

13. Holzleim, 60 g

14. KFZ-Spachtel (Spachtelmasse), 100 g

15. toom Styroporkleber, 1.000 g

16. toom Wandfarbe, Komfortweiß, 1.000 ml

17. Rahmen, Fichte/Tanne, gehobelt (Befestigungsleisten), 24 x 44 mm, Länge 200 mm, 2 St.

18. Dübel und Schrauben für die Wandbefestigung (je nach Wandbeschaffenheit), 4 St.

• Zollstock
• Bleistift
• Akkuschrauber
• 5-mm-Holzbohrer
• Kegelsenker
• Kapp- und Gehrungssäge (alternativ: Fuchsschwanz und Sägelade)
• (Optional: Stichsäge und Kurvensägeblatt)
• Spachtel
• Schleifpapier
• Schleifkork
• Pinsel
• Plüschwalze
• Farbgitter
• Malerkrepp

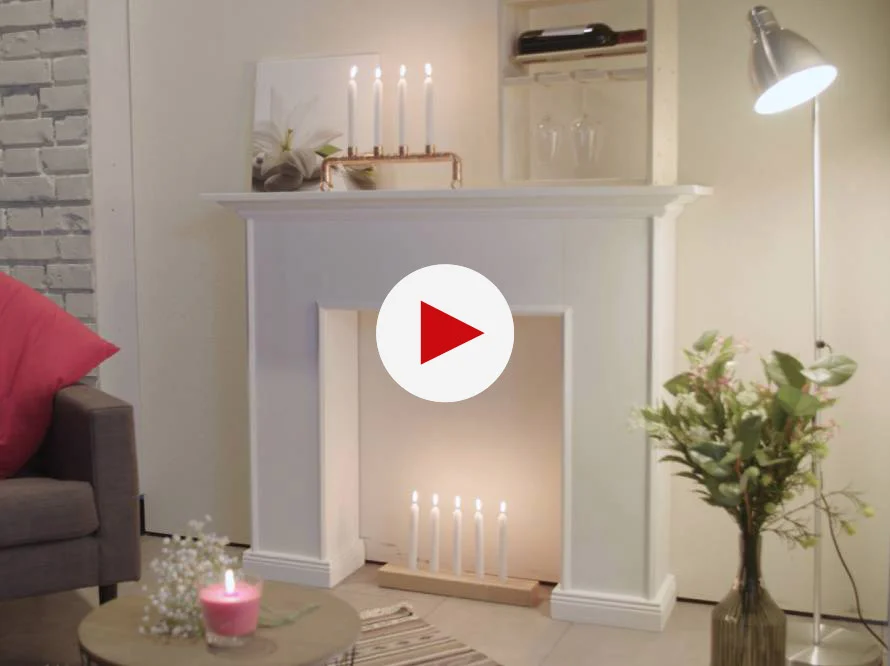

Im Video zeigen wir euch eine Ausführung der Kaminkonsole ohne die optionale Rückwand, aber mit ein paar Zierleisten mehr. Die Bilder zeigen die Konsole mit der Rückwand. Außerdem könnt ihr die Oberfläche der Kaminkonsole auch ganz einfach mit Lack beschichten, ersetzt dafür dann die Position Wandfarbe (16) durch 500 ml Lack eurer Wahl. Zum Auftragen des Lackes verwendet ihr dann anstatt der Plüschwalze eine Lackwalze. Das Farbgitter ist hierfür dann nicht mehr notwendig. Ein wichtiger Tipp: Beim Verschrauben zweier Holzteile solltet bzw. muss das Holzteil, durch das zuerst geschraubt wird, immer vorgebohrt werden! Verwendet einen Bohrer, der größer ist als der Schraubendurchmesser, damit sich die Teile gut aneinanderziehen lassen. Bearbeitet die entsprechenden Bohrlöcher mit einem Kegelsenker, sodass die Schraubenköpfe später bündig abschließen. Alle Maßangaben sind in Millimeter gemacht. Alle mit „x“ gekennzeichneten Maße könnt ihr gleichmäßig aufteilen. Beim Bohren legen ihr am besten immer ein Restholz unter, damit das Holz auf der Unterseite nicht ausreißt. Außerdem solltet ihr beachten, dass die Verfügbarkeit sowie die Vorgaben des Zuschnittservices in den toom Märkten variieren können. Die toom Baumarkt GmbH schließt für Fehlgebrauch sowie fehlerhafte Montage jede Haftung aus.
