Stromlose 5L-Zapfanlage für Festivals

Anleitung

1. 1. Ziel war eine mobile Zapfanlage für Festivals und Camping, die komplett ohne Strom funktioniert und normale 5-Liter-Partyfässer verwendet. Als Basis dient eine Kühlbox.Zuerst habe ich die Position für den Zapfhahn festgelegt und die Wandstärke der Kühlbox gemessen. An der gewählten Stelle beträgt sie etwa 50 mm. Deshalb reicht ein 55-mm-Stutzen nicht aus; verwendet wurde ein 65-mm-Stutzen.

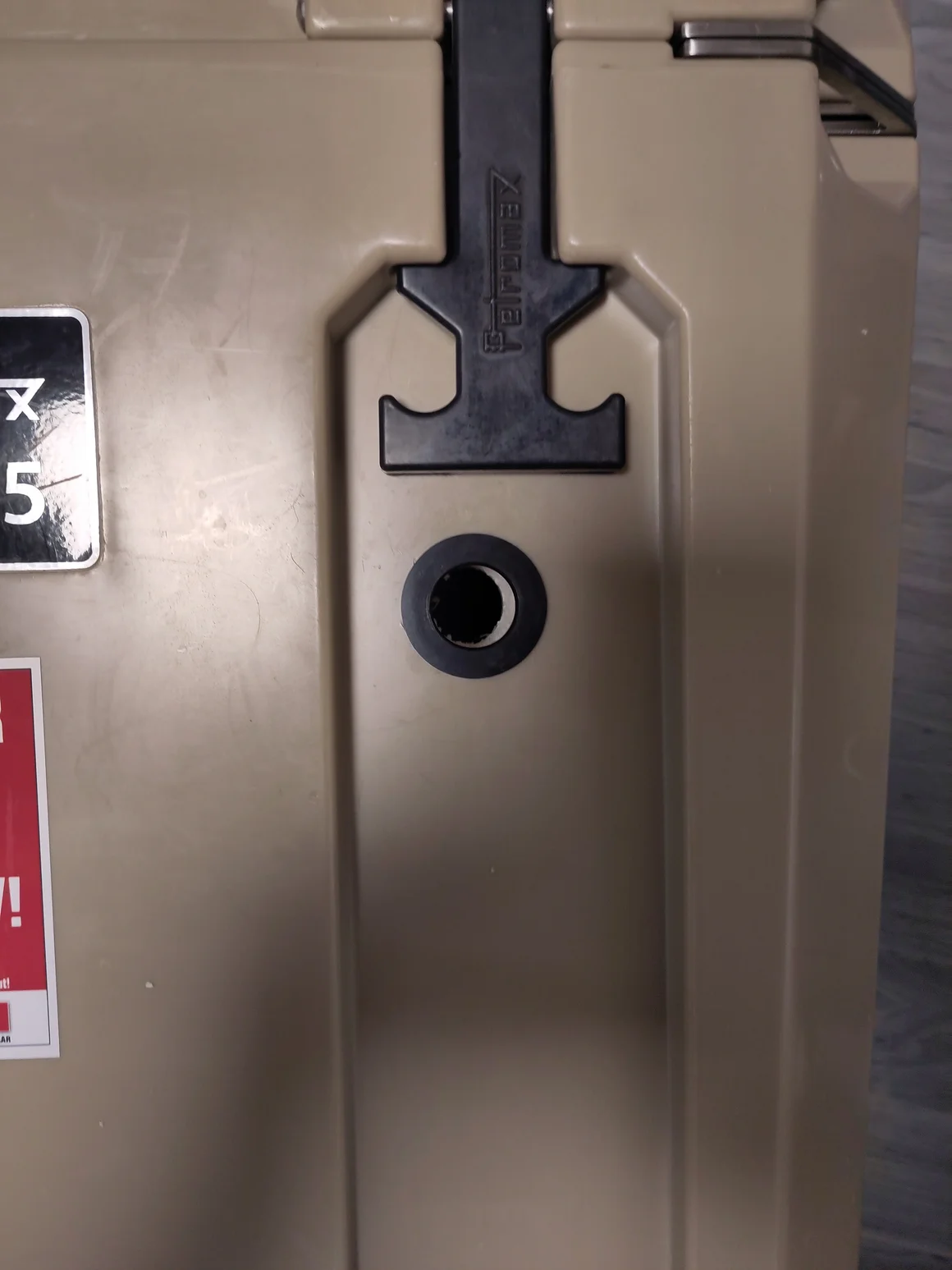

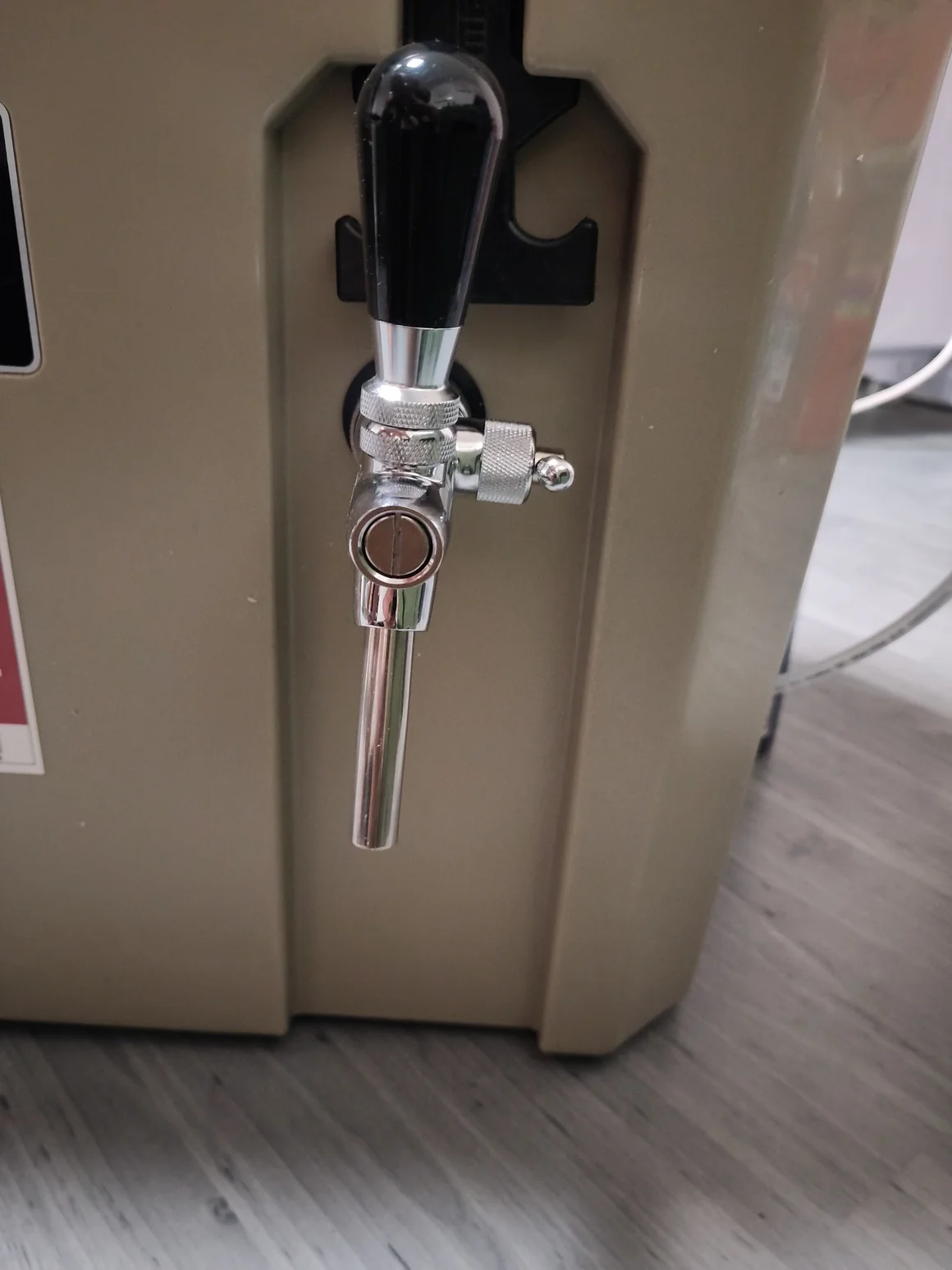

2. 2. Anschließend wurde mit einer 25-mm-Lochsäge die Durchführung für den Zapfhahn hergestellt. Der Kompensatorhahn wird außen montiert, innen sitzt der Anschluss für den 7-mm-Schlauch. Die Leitung verläuft vollständig innerhalb der Kühlbox und bleibt dadurch gekühlt. Für die CO₂-Versorgung verwende ich einen Druckminderer und eine 425-g-CO₂-Flasche. Die CO₂-Leitung wird durch den vorhandenen Ablauf der Kühlbox geführt, sodass dafür kein zusätzliches Loch gebohrt werden musste. Außen sitzt eine Metall-Schnellkupplung, damit Druckminderer und CO₂-Flasche beim Transport schnell abgenommen werden können.

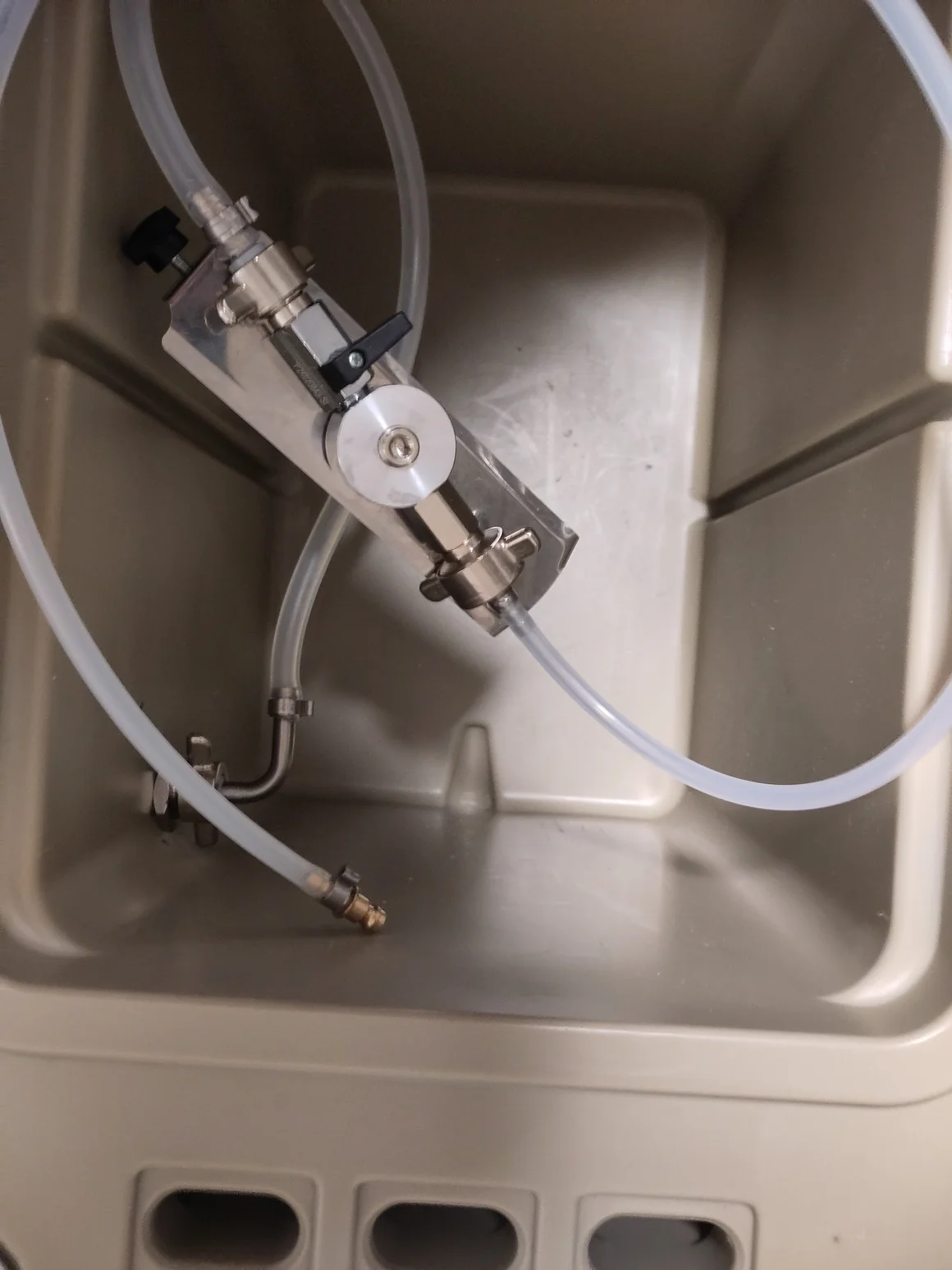

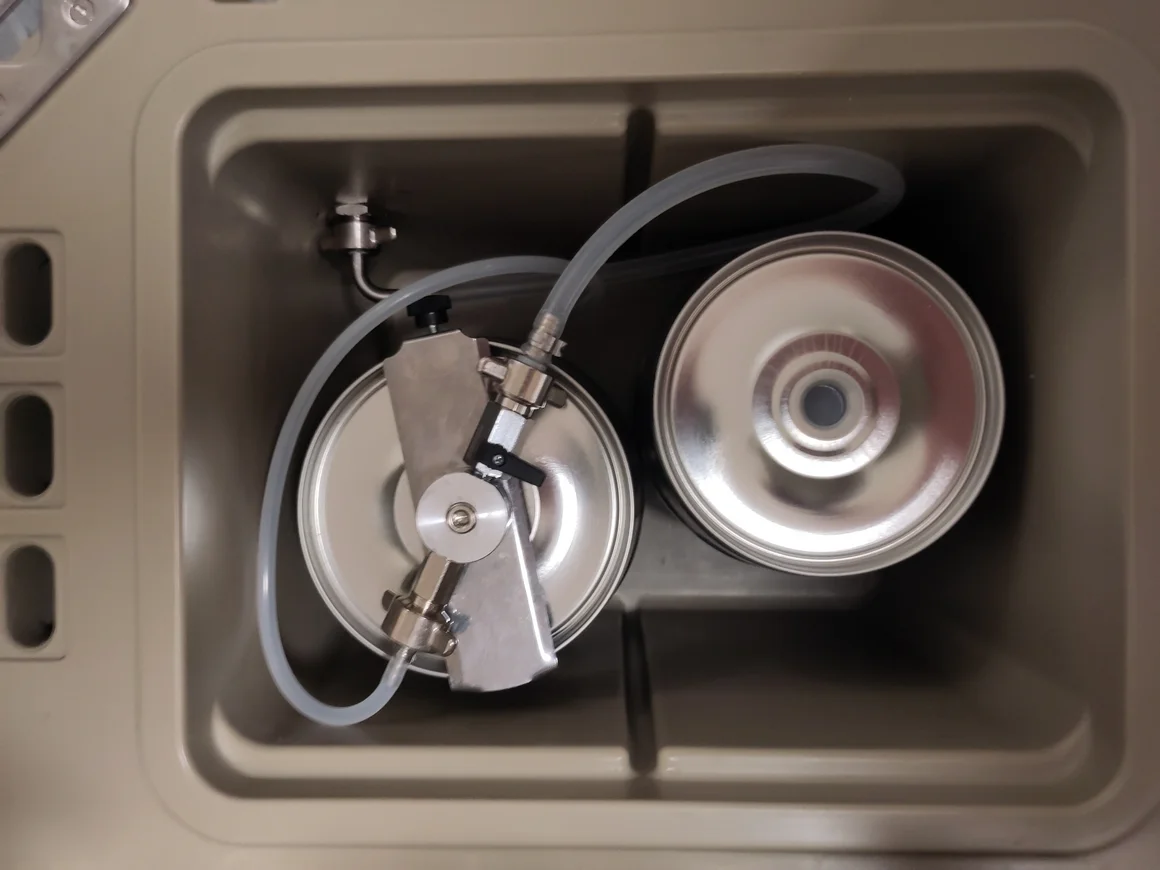

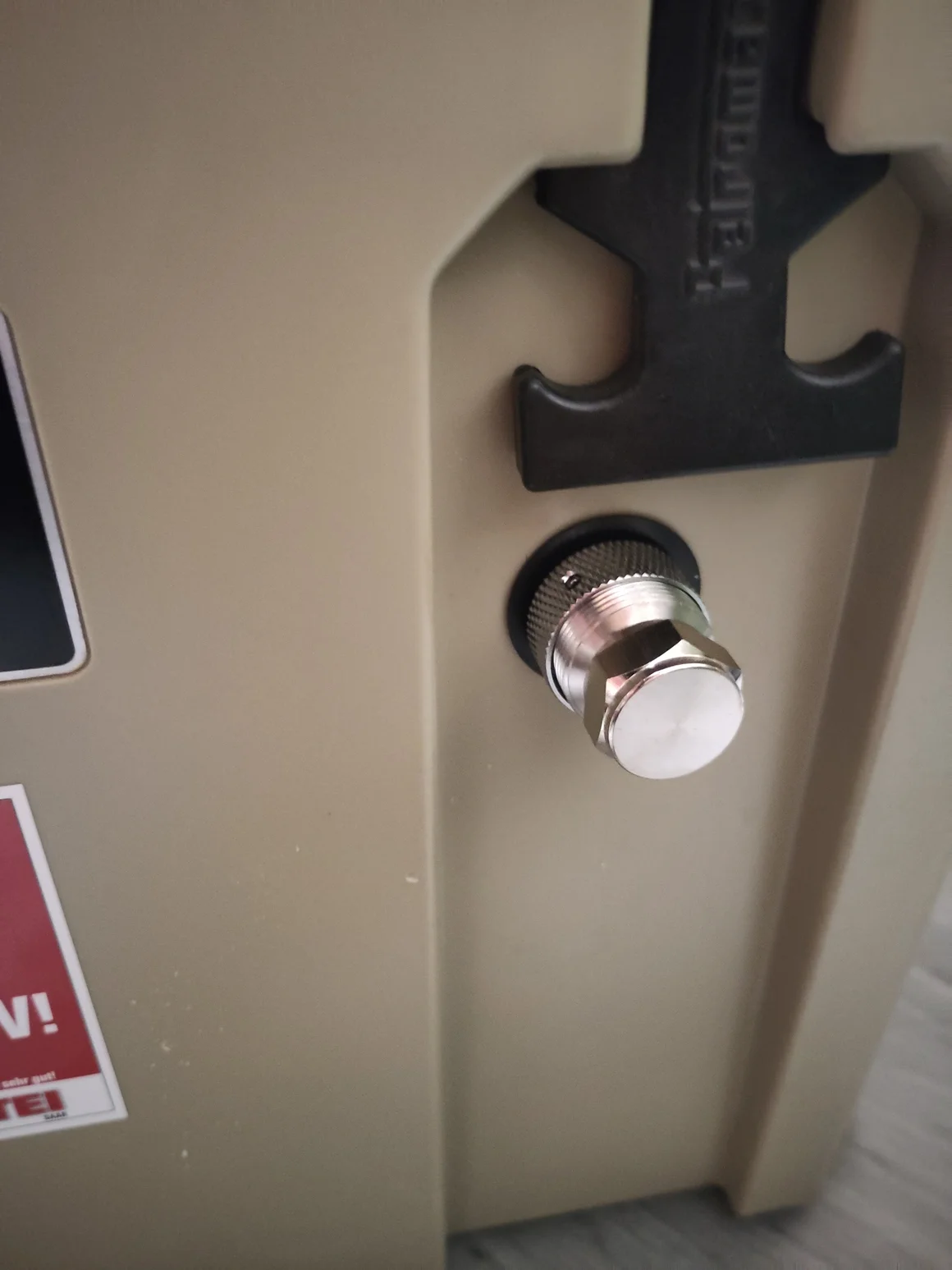

3. 3. Im Inneren wird ein Fassadapter für handelsübliche 5-Liter-Partyfässer verwendet. In der Kühlbox finden zwei 5-Liter-Fässer Platz: ein angeschlossenes Fass und ein gekühltes Reservefass.Für den Transport lässt sich der komplette Zapfhahn abschrauben. Der Anschluss wird anschließend mit einem kurzen 29,7-/30-mm-Reinigungsadapter, einer 5/8-Zoll-Blindmutter und einer Blinddichtung verschlossen.Die Anlage funktioniert vollständig ohne Strom. Die Kühlung erfolgt über die stark isolierte Kühlbox und gefrorene Kühlakkus.

Materialliste

• Kühlbox
• Kompensator-Schankhahn
• 65-mm-Schankhahnstutzen 5/8 Zoll
• Fassadapter für 5-Liter-Fässer
• Schlauch 7 mm innen / 12 mm außen
• CO₂-Schlauch 4 mm innen / 8 mm außen
• Druckminderer
• CO₂-Flasche 425 g
• NW5-Metall-Schnellkupplung
• NW5-Stecker mit 4-mm-Schlauchtülle
• Ohrschellen
• 5/8-Zoll-Dichtungen
• 29,7-/30-mm-Reinigungsadapter auf 5/8 Zoll
• 5/8-Zoll-Blindmutter
• 5/8-Zoll-Blinddichtung
• 7-mm-Reinigungsschwämme
• 7-mm-Reinigungsbürste
• 5-Liter-Fass
• Kühlakkus

Werkzeugliste

• Akkuschrauber oder Bohrmaschine
• 25-mm-Lochsäge
• kleiner Spiralbohrer
• Messschieber
• Maul- oder Schraubenschlüssel
• Ohrklemmenzange
• Seitenschneider
• Cutter oder Entgrater
• feines Schleifpapier
