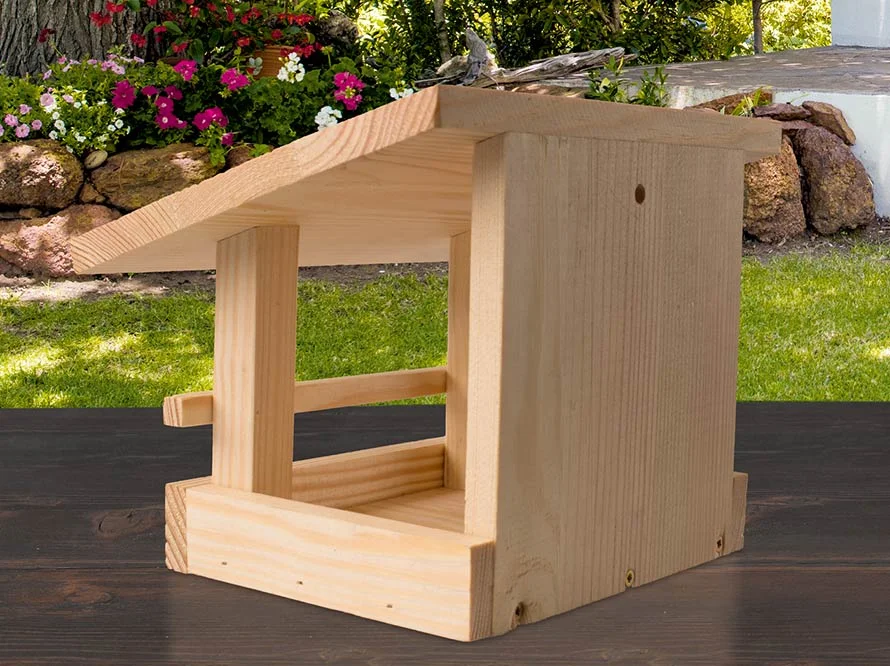

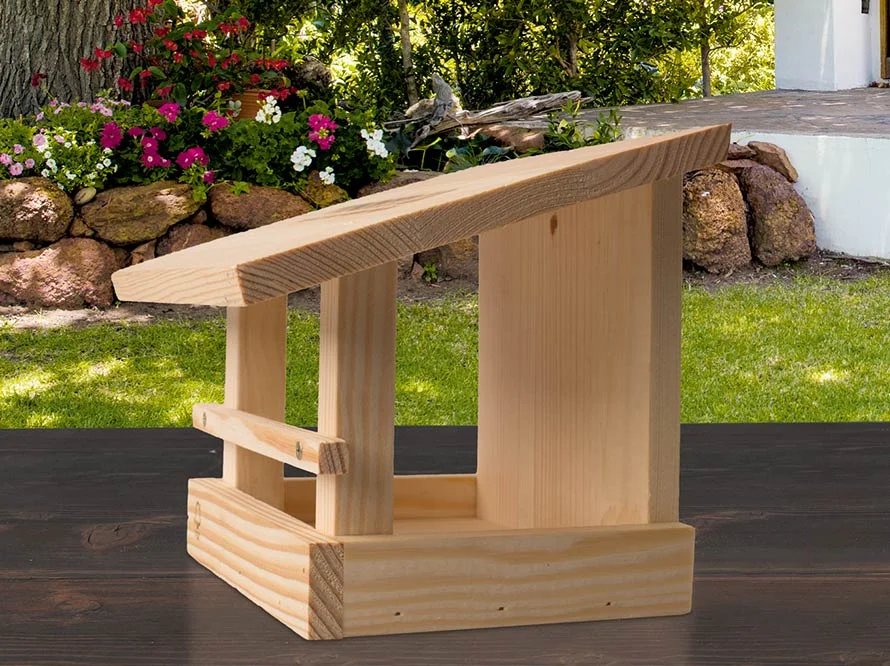

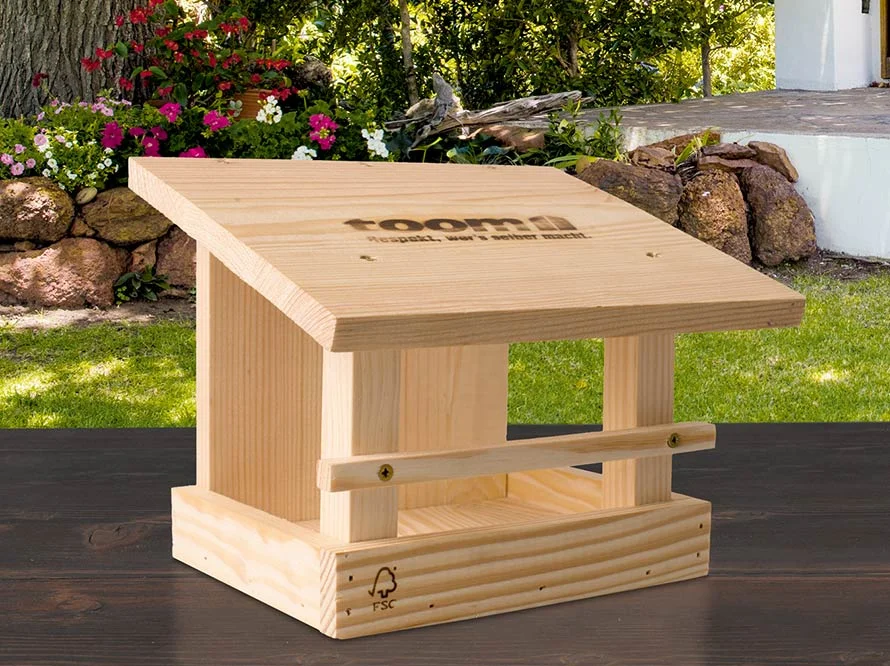

Vogelhäuschen

1. Lasse dir die Multiplexplatten für das Dach (1), den Boden (2) und die Rückwand (3) in deinem toom Baumarkt zuschneiden.

2. Als Erstes sägst du die 20°-Gehrungen an die hintere Kante des Daches (1) und an die Oberkante der Rückwand (3). Hierzu verwendest du am besten eine Tischkreissäge mit einem schwenkbaren Sägeblatt. Wenn du keine Tischkreissäge zur Verfügung haben, zeichnest du die Gehrung genau an und bearbeitest diese mit einem Handhobel, einer Raspel und einer Feile oder mit einer Stichsäge mit einem schwenkbaren Tisch.



3. Zeichne die 20°-Gehrungen auch den Stützen (6) an und säge diese entsprechend ab. Zeichne die 20°-Gehrungen auch den Stützen (6) an und säge diese entsprechend ab.



4. Zeichne dann die Längen der Vorderleiste (4) und der Seitenleisten (5) wie in der Materialliste angegeben an und säge die Leisten ebenfalls ab. Wenn du hierbei mit einer Feinsäge arbeiten, verwendest du eine Gehrungs- bzw. Schneidlade.



5. Bohre jetzt alle angegebenen Löcher mit einem 4-mm-Holzbohrer in das Dach (1), den Boden (2), die Rückwand (3), die Vorderleiste (4), die Seitenleisten (5) und die Querstrebe (7).

   Achtung: Die Löcher im Dach (1) müssen leicht schräg parallel zur Hinterkante (20°) gebohrt werden! Beachte hierzu auch das Detail zu Bauschritt 8. Um das Vogelhäuschen später aufhängen zu können, bohrst du in die Rückwand (3) zusätzlich oben in der Mitte ein 8-mm-Loch.


   Tipp: Wenn du das Vogelhäuschen farbig gestalten möchtest, tust du dies vor dem Zusammenbau, denn dann kannst du alle Teile gut mit dem Pinsel erreichen!



6. Befestige die Seitenleisten (5) mit 3,5-x-35er-Spanplattenschrauben (8) seitlich am Boden, sodass diese mit der Vorder- und Unterkante bündig abschließen. Anschließend schraubst du die Vorderleiste (4) auf die Vorderkante des Bodens (2). Achte darauf, dass sich die Bohrungen für die Stützen (6) im Boden (2) vorne befindet!



7. Schraube wie abgebildet die Rückwand (3) von hinten an den Boden (2) und die Stützen (6) vorne von unten an den Boden (2) an. Verwende 3,5-x-35er-Spanplattenschrauben (8).



8. Jetzt befestigst du nur noch das Dach (1) und die Querstrebe (7). Verwende hierzu die 3,5-x-25er-Spanplattenschrauben (9). Die Querstrebe (7) hat einen Abstand von ungefähr 20 mm zur Vorderleiste (4) (siehe Detail).



9. FERTIG! :-)



1 Multiplexplatte, Birke (Dach), 15 mm, 210 x 170 mm, 1 St.

2 Multiplexplatte, Birke (Boden), 15 mm, 148 x 110 mm, 1 St.

3 Multiplexplatte, Birke (Rückwand), 15 mm, 148 x 159 mm, 1 St.

4 Rechteckleiste, Kiefer (Vorderleiste), 30 x 10 mm, 160 mm, 1 St.

5 Rechteckleiste, Kiefer (Seitenleisten), 30 x 10 mm, 125 mm, 2 St.

6 Quadratleiste, Kiefer (Stützen), 20 x 20 mm, 107 mm, 2 St.

7 Quadratleiste, Kiefer (Querstrebe), 10 x 10 mm, 168 mm, 1 St.

8 Spanplattenschrauben, Senkkopf, 3,5 x 35 mm, 10 St.

9 Spanplattenschrauben, Senkkopf, 3,5 x 25 mm, 6 St.

• Zollstock,
• Bleistift,
• Akkuschrauber,
• 4- und 8-mm-Holzbohrer,
• Senker,
• Tischkreissäge mit schwenkbarem Sägeblatt,
• Schleifpapier,
• Schleifkork

Um das Vogelhäuschen dauerhaft gegen Verwitterung zu schützen, trägst du am besten Wetterschutz-Holzfarbe oder eine Schutz-Lasur auf. Weitere Informationen hierzu erhältst du in deinem toom Baumarkt. Die mit „x“ gekennzeichneten Maße teilst du jeweils gleichmäßig auf.

Die toom Baumarkt GmbH schließt für Fehlgebrauch sowie fehlerhafte Montage jede Haftung aus.
