Gerätehaus

1. DACH:

   Für das Dach beginnt ihr die Dachbretter mit der Kreissäge an der Längsseite auf 45 Grad Gehrung zuzuschneiden (500 x 500 x 18 mm).



2. Danach verleimt ihr die Hölzer an der Gehrungsstelle. Für den richtigen Winkel bzw. den perfekten 90 Grad Winkel, legt ihr einen Winkelmesser an der Innenseite an und fixiert mit Kreppband beide Teile miteinander.



3. Jetzt könnt ihr 3 Eck Stücke für die Dachinnenseite zuschneiden: (480 x 480 x 18 mm).

4. Die Platte in der Diagonalen von Ecke zu Ecke anzeichnen und mit der Stichsäge halbieren. Nun habt ihr zwei Teile für die Dach Innenseite.



5. Im nächsten Schritt verleimt und verschraubt ihr die Dreiecke mit 4 cm vom Rand am 90 Grad Dachwinkel. Dafür solltet ihr vorher im Dach vorbohren. Hier auch darauf achten, dass ihr die Lochmitte mit  4 cm Abstand von der Außenkante vorbohrt.



6. Beide 4-Kant-Hölzer, diese dienen als Auflage für das Dach auf dem Korpus, an der Innenseite der Dreiecke mittig und Unterkante bündig leimen und festschrauben. Auch hier solltet ihr wieder im Dreieck vorbohren.

7. Jetzt könnt ihr die Dachpappe aufziehen, damit das Gerätehaus am Ende auch Wasserdicht ist bzw. kein Wasser durch das Dach eindringen kann.



8. Ihr befestigt die Dachpappe mit den Kanten überlappend.

9. Mit je zwei Holzleisten an der Oberseite fixieren. In diesem Fall mit Schrauben und Nägeln.



10. Wenn ihr das gemacht habt, könnt ihr die Unterkanten ebenfalls umbiegen und mit 4 Leisten fixieren.

11. Für den Abschluss des Dachs könnt ihr dieses nun mit Wetterschutzfarbe weiß streichen. Die Farbauswahl könnt ihr beliebig treffen, achtet jedoch bei der Auswahl darauf, dass die Farbe und ihre Eigenschaften zu dem finalen Standort des Gerätehäuschens/Schrank passen muss.

12. KORPUS:

    Für den Korpus des Gerätehäuschens müsst ihr im ersten Schritt die Rückwand auf Böcke legen und mit Außenwand die Materialstärke anzeichnen. Damit ihr jetzt:

    • Löcher in die Rückwand vorbohren (für Seitenwände/ Boden/ Deckel),
    • Die Seitenwand verleimen und mit Schrauben fixieren,
    • Den Deckel und die Böden mit Leim und Schrauben bündig an der Rückwand und Seitenteil fixieren könnt.
    • Die Seitenwand mit Leim und Schrauben mit der Rückwand und den Seitenteilen fixieren könnt.
    • Und zu guter Letzt beide Einlegeböden winklig nach Wunschmaß mit Schrauben von außen fixieren. (Seitenteile und Rückwand)


13. Wichtig für diese Schritte ist natürlich eine gute Vorbereitung, sprich ihr solltet alle Maße, Bohrlöcher und zu verbindende Teile vorher anzeichnen.

14. Ihr könnt im Anschluss den Korpus, die Türleiste, die Füße und Türen streichen beziehungsweise lackieren. Wir haben uns in diesem Fall für eine taubenblaue Wetterschutzfarbe entschieden. Auch hier wieder der Hinweis, die Auswahl der richtigen Farbe richtet sich nach der Wahl des Standorts.

15. Jetzt könnt ihr den Korpus auf den Rücken legen und Füße von innen unter dem Bodenteil verschrauben.

16. Im Anschluss legt ihr die Türen bündig auf und bringt die Scharniere an.



17. Die mittlere Türleiste sollte an einer Tür von innen fixiert werden, damit am Ende die Schrauben unsichtbar sind.

18. Bringt nun die Türriegel an.

19. Einer der letzten Schritte ist nun das Gerätehaus aufzustellen und das Dach am Deckenteil von innen an den Kanthölzern zu verschrauben.

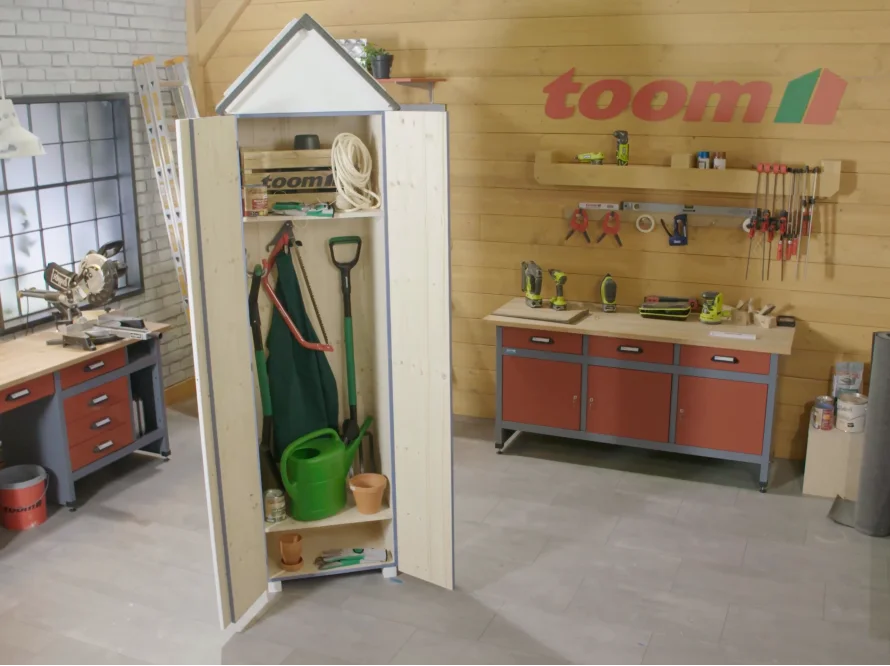

20. Jetzt könnt ihr noch nach Belieben und Wünschen Gerätehalter anbringen und fertig ist euer kleines Gerätehäuschen bzw. Schrank.

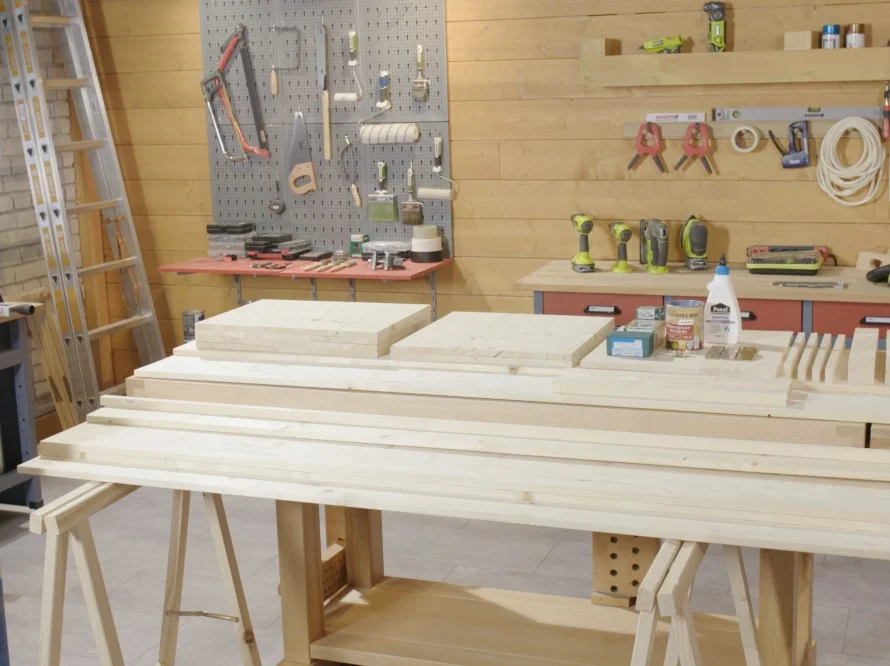

Holzzuschnitte:

• 2 Stk.   400 x 2000 x 18mm (Seitenteile)
• 1 Stk.  600 x 2000 x 18mm (Rückwand)
• 2 Stk.  300 x 2000 x 18mm (Türen)
• 4 Stk.  400 x 560 x 18 mm (Einlegeböden/ Deckel/ Boden)
• 2 Stk.  500 x 500 x 18 mm (Dach/ wird einseitig auf 45 Grad Gehrung gesägt)
• 2 Stk.  4 Kant Holz 400 x 60 x 60 mm (Unterseite Häuschen)
• 1 Stk.  480 x 480 x 18 mm (Dachdreieeck/ werden 2 Teile draus diagonal geschnitten)
• 8 Stk.   17 x 37 x 40 mm (Halteleisten Dachpappe)
• 1 Stk.   120 x 2000 x 18 mm (Türleiste)
• 2 Stk. Kantholz 50 x 550 x 24 mm (Unterkante Dach/ Montage mit Korpus)

Anderes:

• 6 Scharniere aussenliegend
• 1 Schieberiegel
• 1 Pack Spax Schrauben 3,5 x 40 mm
• Dachpappennägel
• Dachpappe
• Wetterschutzfarbe (in diesem Fall: Taubenblau & weiß)

• Bohrmaschine
• Stichsäge
• Zollstock
• Bleistift
• Winkelmesser
• Holzbohrer

Die toom Baumarkt GmbH schließt für Fehlgebrauch sowie fehlerhafte Montage jede Haftung aus.
