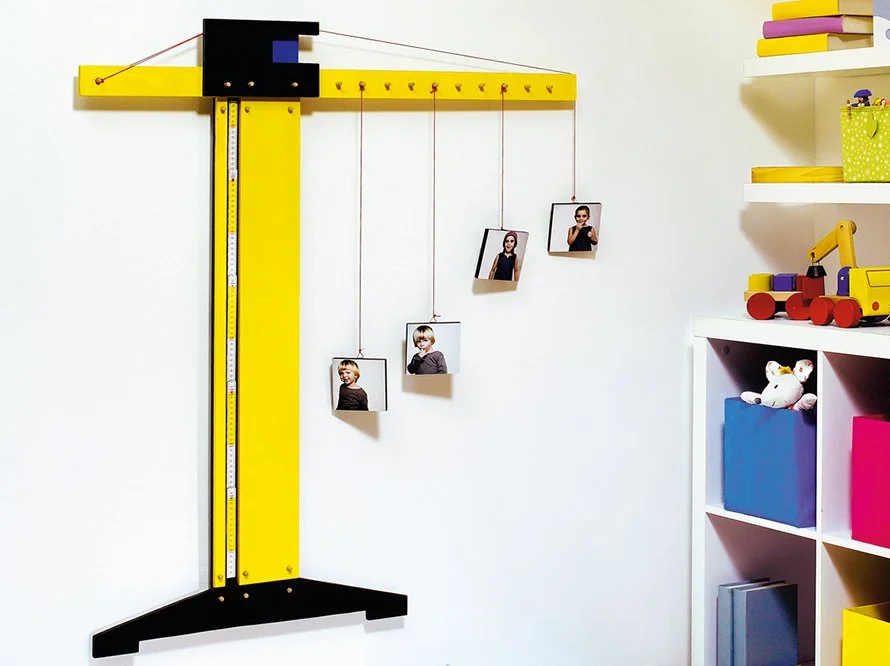

Kindermesslatte "Dreikäsehoch"

1. Lasse dir die angegebenen MDF-Platten (1-5) in deinem toom Baumarkt zuschneiden. Breche die Kanten aller Holzteile mit dem feinen Schleifpapier.

2. Schneide den Ausleger (6) und die Abschlussleiste (7) wie in der Materialliste angegeben zu. Säge das Fußteil (3) mit der Stichsäge wie abgebildet aus.



3. Schneide das Führerhaus (4) mit der Stichsäge zu.



4. Grundiere alle Holzteile. Streiche den oberen Teil der Rückwand (1) mit dem blauen Lack (17) (ca. 100 mm) und die restliche Rückwand (1) mit dem schwarzen Lack (16). Die blaue Fläche wird später das „Fenster“ des Führerhauses.

   Auf der Rückwand (1) werden später die Frontplatte (2), das Führerhaus (4), der Fuß (3) und der Ausleger (6) befestigt. Streiche das Führerhaus (4), den Fuß (3) und die Kanten und Rückseiten der Bildunter lagen (5) mit dem schwarzen Lack (16). Streiche den Ausleger (6), die Abschlussleiste (7) und die Front (2) mit dem gelben Lack (15).

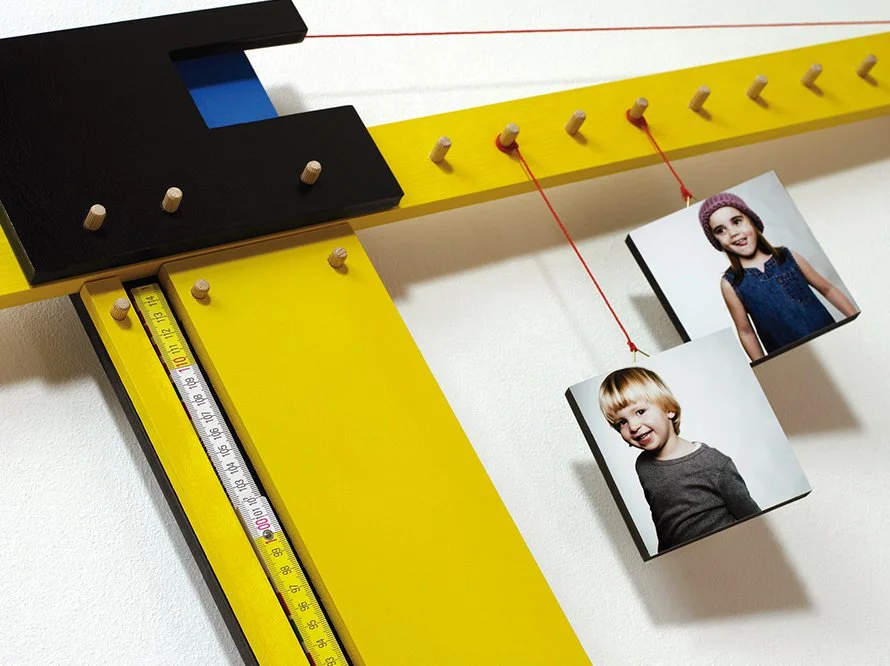

5. Bohre mit dem 8-mm-Bohrer die Lochreihe wie abgebildet mittig in den Ausleger (6). Hier schlägst du später die Holzdübel ein. Der Dübel am hinteren Ende des Auslegers wird ein Stück durchgeschlagen, sodass auf beiden Seiten ein gleich großes Stück zu sehen ist.



6. Schraube den Ausleger (6) an der Rückwand (1) fest. Schraube hierfür von hinten durch die Rückwand und nutze die 3,5 x 30-mm-Schrauben. Drehe die Schrauben nicht komplett ein. Sie sollten nicht auf der Vorderseite austreten. Ist später das Führerhaus montiert, kannst du die Schrauben versenken.



7. Lege die Frontplatte (2), die Abschlussleiste (7) und den Fuß (3) bündig auf die Rückwand (1). Bohre mit dem 8-mm-Holzbohrer wie abgebildet durch die Platten (2, 3 und 7) und die Rückwand (1). Gebe etwas Holzleim in die Bohrlöcher und schlage die Dübel ein, sodass diese mit der Rückwand (1) hinten bündig abschließen.



8. Lege das Führerhaus (4) mittig zur Rückwand (1) auf den Ausleger (6). Die untere Kante des Führerhauses schließt bündig mit dem Ausleger ab. Bohre mit dem 8-mm-Bohrer die Löcher für die Holzdübel durch das Führerhaus (4) und den Ausleger (6). Gebe etwas Holzleim in die Löcher und schlage die Holzdübel mit einem Hammer ein. Die Holzdübel sollten nicht ganz versenkt werden, sondern ca. 5 mm überstehen.



9. Säge mit der Feinsäge mittig eine leichte Rille in das Ende des Auslegers (6), die als Führung für das letzte Foto dient.

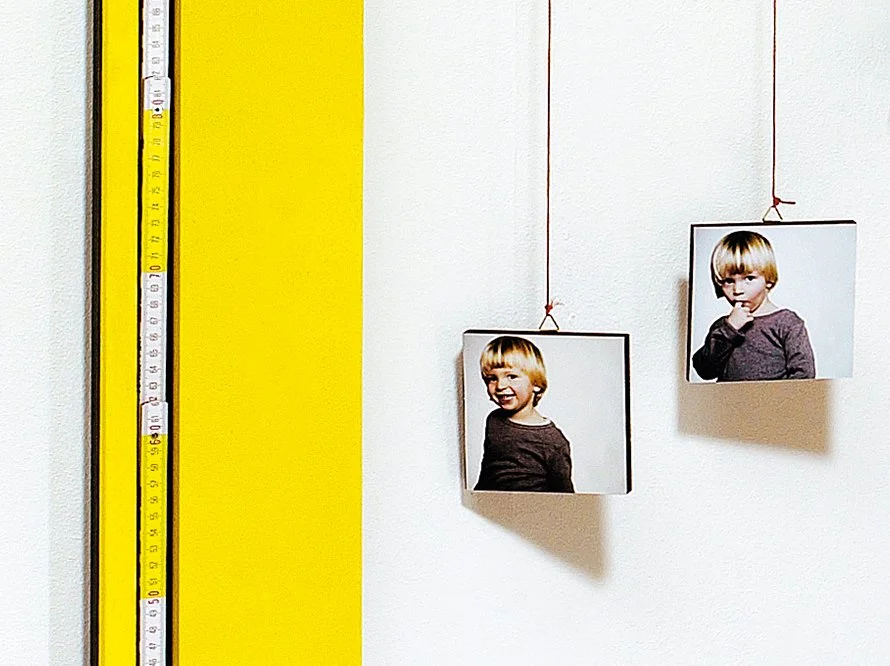

10. Schneide den Zollstock (13) an der 25-cm- und der 115-cm-Markierung mit der Feinsäge ab. Klebe den Zollstock mit dem doppelseitigen Klebeband auf die Rückwand (1) zwischen Abschlussleiste (7) und Frontplatte (2).

11. Nagel die Aufhänger (10) mit den beigefügten Nägeln an der lackierten Rückseite der Bildunterlagen (5) fest. Schneide die Fotos mit dem Cutter auf die richtige Größe und bringe die Fotos mit Hilfe des Sprühklebers (11) auf der Vorderseite der Bildunterlage (5) auf.



12. Schneide ein 80 cm langes Stück der Maurerschnur (12) ab und binde an beiden Enden eine Schlaufe (Seil A). Hänge die Schlaufen an beiden Seiten über den Dübel B. Befestige eines der Bilder an einem Stück Maurerschnur (12) mit ausreichender Länge (Seil B). Prüfe die Länge und knote das andere Ende an die Mitte von Schnur A. Lege die Schnur zwischen Führerhaus (4) und Rückwand (1) auf die Dübel und in die Führungsrille an der Spitze des Auslegers ein. Hänge jetzt die anderen Bilder jeweils mit einem Stück Maurerschnur (12) an die Dübel des Auslegers (6).



13. Schraube die beiden Befestigungsleisten (8) auf die Rückseite der Rückwand (1). Nutze hierfür die 3,5 x 30-mm-Schrauben.



14. Düble den Kran im Bereich der Befestigungsleisten (8) an die Wand. Der Abstand zwischen dem Zollstock und dem Fußboden beträgt 250 mm. Zur Befestigung bohrst du vorher 5-mm-Löcher durch den Kran.

    Fertig!



1. MDF-Platte (Rückwand), 12 mm, 160x1100 mm, 1 St.
2. MDF-Platte (Front), 12 mm, 115x900 mm, 1 St.
3. MDF-Platte (Fuß), 12 mm, 600x100 mm, 1 St.
4. MDF-Platte (Führerhaus), 12 mm, 220x145 mm, 1 St.
5. MDF-Platte (Bildunterlage), 12 mm, 100x100 mm, Anzahl nach Wunsch
6. Leiste (Ausleger), 14x16 mm, 1000 mm, 1 St.
7. Leiste (Abschlussleiste), 10x20 mm, 900 mm, 1 St.
8. Leiste (Befestigungsleisten), 20x30 mm, 150 mm, 2 St.
9. Präzisionsdübel Buche, 8x40 mm, 1 Paket
10. Aufhänger, 1 Paket
11. Sprühkleber, 1 Dose
12. Maurerschnur
13. Zollstock
14. Genius Pro Grundierung, weiß, 375 ml
15. Genius Pro Buntlack, rapsgelb, 375 ml
16. Genius Pro Buntlack, tiefschwarz, 375 ml
17. Genius Pro Buntlack, pazifikblau, 125 ml
18. Senkkopfschrauben, 3,5x30 mm, 7 St.
19. Schrauben und Dübel zur Wandbefestigung, 4 St.
20. Doppelseitiges Klebeband

• Bleistift
• Zollstock
• Akkuschrauber
• Hammer
• Holzleim
• Puksäge
• 4,5- und 8-mm-Holzbohrer
• 8-mm-Steinbohrer,
• Schere
• feines und grobes Schleifpapier
• Lackierrolle
• Lackierwanne
• Pinsel
• Cutter
• Stichsäge
• Senker

• Beim Verschrauben zweier Holzteile muss das Holzteil, durch das zuerst geschraubt wird, immer vorgebohrt werden. Verwende einen Bohrer, der größer ist als der Schraubendurchmesser.
• Für eine bündige Oberfläche sollten alle Schraublöcher mit dem Senker bearbeitet werden, sodass die Schraubenköpfe versenkt werden können.
• Zum Beschreiben der Frontplatte kannst du einen Permanentmarker benutzen, dieser haftet am besten auf der lackierten Fläche.

Info: Die toom Baumarkt GmbH schließt für Fehlgebrauch sowie fehlerhafte Montage jede Haftung aus.
