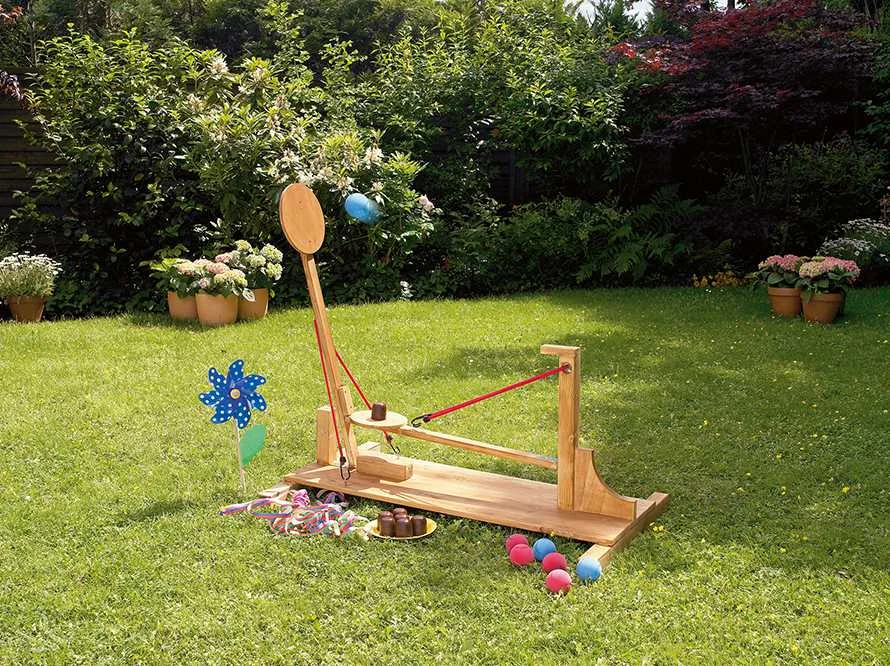

Schokokuss-Wurfmaschine "Partytreffer"

1. Lasse dir alle Teile, wie in der Materialliste aufgeführt, bei deinem toom Baumarkt zuschneiden.

2. Säge zuerst die Wurfplatten (6 und 7) und die Rundung des Stützbrettes (2), wie auf der Zeichnung abgebildet, aus. Das geht mit der Stichsäge am einfachsten.



3. Bohre nun ein Loch mit einem 30er-Forstnerbohrer in die Stütze (3). Brich die Kanten aller Teile mit 180er-Schleifpapier.



4. Verschraube nun das Stützdreieck (2) mit der Stütze (3). Verwende hierzu 5 x 80er-Schrauben. Um den Stopper (11) von oben aufzuschrauben, verwendest du 4 x 40er-Schrauben.



5. Schraube jetzt die Scharniere mit 4 x 20er-Schrauben auf die Hebelarme (8 und 9) – wie auf der Zeichnung dargestellt. Lasse die Scharniere etwa 10 mm überstehen. Dann schraubst du die Wurfplatten (6 und 7) wie abgebildet an. Auf den langen Wurfarm (9) schraubst du mit 4 x 30er-Schrauben im Abstand von 175 mm vom Scharnier-Ende den Rückhalter (10) auf. Dann drehst du in die Leiste (8) wie gezeigt eine Ringschraube ein, in Leiste (9) kommt ein Schraubhaken.



6. Schraube nun die Stütze (2 und 3) mittig und außen abschließend auf die Bodenplatte (1). Verwende hierzu 5 x 80er-Schrauben. Schraube jetzt den Wurfarm (9) mit dem Scharnier mit 4 x 20er-Schrauben mittig auf die Bodenplatte. Hierzu misst du einen Abstand von 798 mm zwischen der Stütze (3) und dem Scharnier des Hebelarms (9) ab. Dann schraubst du in einer Höhe von 145 mm (gemessen von der Bodenplatte bis zum Scharnier) den Hebelarm (8) an die Stütze (3) an. Schraube jetzt die Stopper (5) wie abgebildet an, damit der Wurfarm (9) noch genügend Bewegungsfreiheit hat. Drehe nun noch die beiden Ringschrauben 240 mm vom Kopfende der Bodenplatte (1) ein, seitlich sollten diese um 30 mm einspringen.



7. Als Letztes ziehst du ein Gepäckraumband durch das Loch der Stütze (3) und hakst es mit beiden Enden in der Ringschraube der Leiste (8) ein. Das andere Gepäckraumband hakst du in die Ringschrauben der Bodenplatte ein und ziehst es dann in den Haken des Hebelarms (9). Nun schraubst du einfach die Auflagen (4) mit gleichem seitlichem Abstand wie abgebildet unter die Bodenplatte (1). Hierzu verwendest du 4 x 40er-Schrauben.



• Leimholz-Platte, 18 mm
• Bodenplatte: 1.200 x 400 mm, 1 Stück (1)
• Tischlerplatte, 22 mm
• Stützdreieck: 200 x 200 mm, 1 Stück (2)
• Kantholz, 58 x 58 mm
• Halterung: 500 mm, 1 Stück (3)
• Auflagen: 600 mm, 2 Stück (4)
• Stopper: 200 mm, 2 Stück (5)
• Tischlerplatte, 12 mm
• Wurfplatte: 200 x 200 mm, 1 Stück (6)
• Wurfplatte: 250 x 250 mm, 1 Stück (7)
• Rahmenholz gehobelt, 24 x 44 mm
• Hebelarm: 800 mm, 1 Stück (8)
• Hebelarm: 1.000 mm, 1 Stück (9)
• Rückhalter: 100 mm, 1 Stück (10)
• Stopper: 100 mm, 1 Stück (11)
• Ringschrauben, 3 Stück
• Schraubhaken, 2 Stück
• Gepäckraumbänder, 2 Stück
• Scharniere, 2 Stück
• Kreuzschlitzschrauben, 5 x 80 mm, 8 Stück
• Kreuzschlitzschrauben, 4 x 40 mm, 10 Stück
• Kreuzschlitzschrauben, 4 x 30 mm, 10 Stück
• Kreuzschlitzschrauben, 4 x 20 mm, 16 Stück

• Zollstock
• Bleistift
• Zirkel
• Akkuschrauber
• Stichsäge
• 5- und 6-mm-Holzbohrer
• 20-mm-Forstnerbohrer
• Holzleim
• 180er-Schleifpapier
• Zange

Unser Fachpersonal hilft dir gerne, die benötigten Materialien zusammenzutragen. Beim Verschrauben zweier Holzteile muss das Holzteil, durch das zuerst geschraubt wird, immer vorgebohrt werden! Für eine bündige Oberfläche sollten alle Schraubenköpfe versenkt werden.
