Werkzeugwand "Kalle"

Anleitung

1. 0. Sollten die Regalbretter nach ihrer Fertigung zu locker zwischen den Lamellen stecken und herauszurutschen drohen, kannst du diese nach genauem Einmessen und Vorbohren zusätzlich mit dünnen Schrauben von hinten durch die Rückwand sichern. Beim Verschrauben zweier Holzteile muss das Holzteil, durch das zuerst geschraubt wird, immer vorgebohrt werden. Für eine bündige Oberfläche sollten alle Schraublöcher mit dem Senker bearbeitet werden, so dass die Schraubenköpfe versenkt werden können. Bei Teilen der Montage sollte dir nach Möglichkeit eine weitere Person zur Hand gehen.Die toom Baumarkt GmbH schließt für Fehlgebrauch sowie fehlerhafte Montage jede Haftung aus.
2. 1. Lass dir die Rückwand (1), die gehobelten Rahmen (2-3) und die Regalbretter (4-6) in deinem toom Baumarkt zuschneiden.

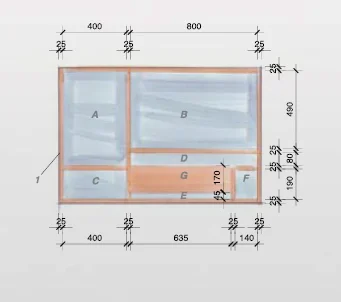

3. 2. Zeichne auf der Rückwand (1) wie abgebildet die einzelnen Felder (A-G) an. Klebe diese mit Kreppklebeband ab und lackiere die einzelnen Felder (A-F) mit toom Premiumlack, silbergrau (16). Das Feld (G) braucht nicht lackiert zu werden, da es später von dem Magnetstreifen überdeckt wird. Nachdem du den Lack aufgetragen hast, ziehe das Kreppklebeband ab.

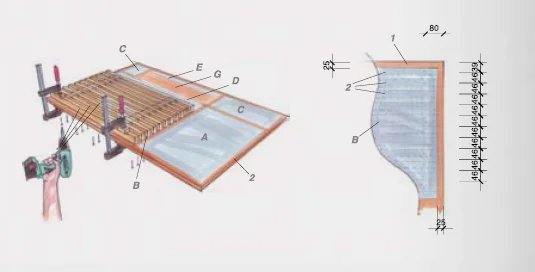

4. 3. Nach dem Trocknen befestigst du die Lamellen (2) in dem Feld (B). Schraube zunächst eine Lamelle (2) an der Oberkante des Feldes (B) an. Gib hierzu an der Verbindungsstelle Leim an und setze die Schraubzwingen wie abgebildet auf (verwende eine Zulage bzw. ein Restholz, damit die Lamelle (2) nicht beschädigt wird). Schraube dann die Lamelle (2) mit fünf 4,5-x-60er-Schrauben an. Um die weiteren Lamellen (2) im richtigen Abstand zueinander anzuschrauben, legst du jeweils eines der Regalbretter (4 oder 5) dazwischen. Auf der nebenstehenden Zeichnung siehst du die Bohrlochpositionen.
5. 4. Befestige nun die beiden Aufhängungen (3) auf der Rückseite der Rückwand (1). Bohre jetzt schon zwei 5-mm-Löcher mittig in die obere Rahmenleiste (3), damit du diese später verschrauben kannst (siehe Schritt 10). Die obere Aufhängung (3) hat einen Abstand von 50 mm zur Oberkante der Rückwand (1), die untere (3) einen Abstand von 100 mm zur Unterkante. Richte die Aufhängungen (3) mittig aus, trage an den Verbindungsstellen Leim auf und schraube die Aufhängungen (3) mit 4,5-x-60er-Schrauben auf die Rückwand (1).

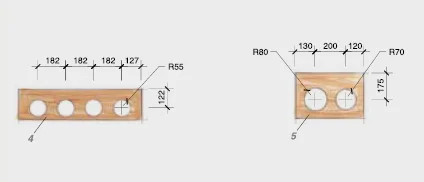

6. 5. Zeichne an einem der Regalbretter (4) die Ausschnitte für die Behälter (9) an und säge diese mit der Stichsäge aus. In das Regalbrett (5) werden die größeren Behälter (10 und 11) eingelassen, zeichne auch diese an und säge Ausschnitte aus.
7. 6. In das Regalbrett (6) bohrst du die Löcher für deine Handwerkzeuge. In der nebenstehenden Zeichnung siehst du eine beispielhafte Aufteilung der Bohrlöcher. Zeichne diese an und bohre die Löcher mit dem jeweils nötigen Bohrer durch das Regalbrett (6). Lege beim Bohren ein Restholz unter, damit die Unterseite nicht ausreißt.
8. 7. Schneide den Magnetstreifen (8) mit einer Blechschere auf das angegebene Maß und runde die Schnittkanten mit einer Metallfeile und Schleifpapier ab. Bohre umlaufend acht Löcher mit einem Abstand von 15 mm zum Rand in das Blech. Verwende hierfür den 4-mm-Metallbohrer. Schraube dann den Magnetstreifen (8) mit den 5-x-25er-Spenglerschrauben (19) in das Feld (G). Tipp: Anstelle des Magnetstreifens (8) kannst du auch Lochblech verwenden.
9. 8. Zeichne die Löcher für die Klemmschnur (14) auf der Rückwand (1) im Feld (D) an und bohre diese mit dem 10er-Holzbohrer aus. Fädle die Klemmschnur (14) durch die Löcher und sichere diese an den beiden Enden rückseitig mit zwei festen Knoten vor dem Durchrutschen.

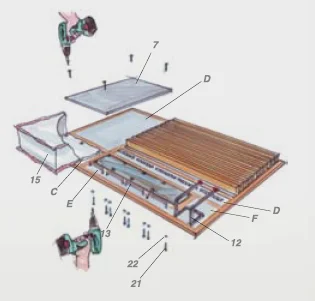

10. 9. Nun befestigst du alle Einzelteile auf der Rückwand (1) - Befestige den Klebebandhalter (12) mit drei 5-x-30er-Schrauben im Feld (F). - Zeichne die Positionen der Bügel (13) im Feld (E) an, bohre an den entsprechenden Stellen mit einem 5-mm-Bohrer durch die Rückwand (1) und schraube die Bügel (13) mit den Zylinderschrauben (21) und Karosseriescheiben (22) wie abgebildet an. - Schneide die Tasche (15) zurecht und schraube diese durch die Innenseite mit vier 5-x-25er-Speglerschrauben (19) auf dem Feld (C) fest. Um die Tasche ein wenig kleiner zu gestalten, kannst du diese vor dem Befestigen auch ein wenig zusammenraffen.Tipp: Alternativ kannst du zum Beispiel auch eine Holzkiste anschrauben.- Schraube die Werkzeuglochwand (7) mit vier 5-x-25er-Spenglerschrauben (19) auf die Rückwand Feld (A). Drehe die Schrauben in die äußeren Ecklöcher.

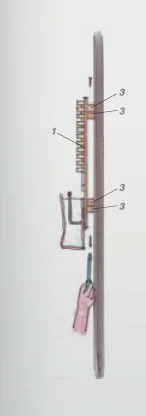

11. 10. Zeichne jetzt die Position der beiden Aufhängungen (3) an der gewünschten Stelle mit einer Wasserwaage an der Wand an. Die beiden an der Rückwand (1) montierten Rahmenleisten (3) müssen später genau auf diesen aufliegen. Dübel diese Aufhängungen (3) an der Wand fest. Bohre durch die untere Aufhängung (3) senkrecht zwei Löcher mit einem 5-mm-Bohrer. Halte jetzt den Organizer an die endgültige Position und befestige diesen, indem du die Aufhängungen (3) miteinander verschraubst. Verwende 4,5-x-60er-Schrauben.
