Camper T4 Heckschublade Stauraum-Wunder

Kategorie: Schränke, Regale, Outdoor-Spielzeug, Möbelbau, Hobby & FreizeitSchlagworte: Kreativzeit, Ordnung, Bauen, Holz
Schwierigkeit:
0

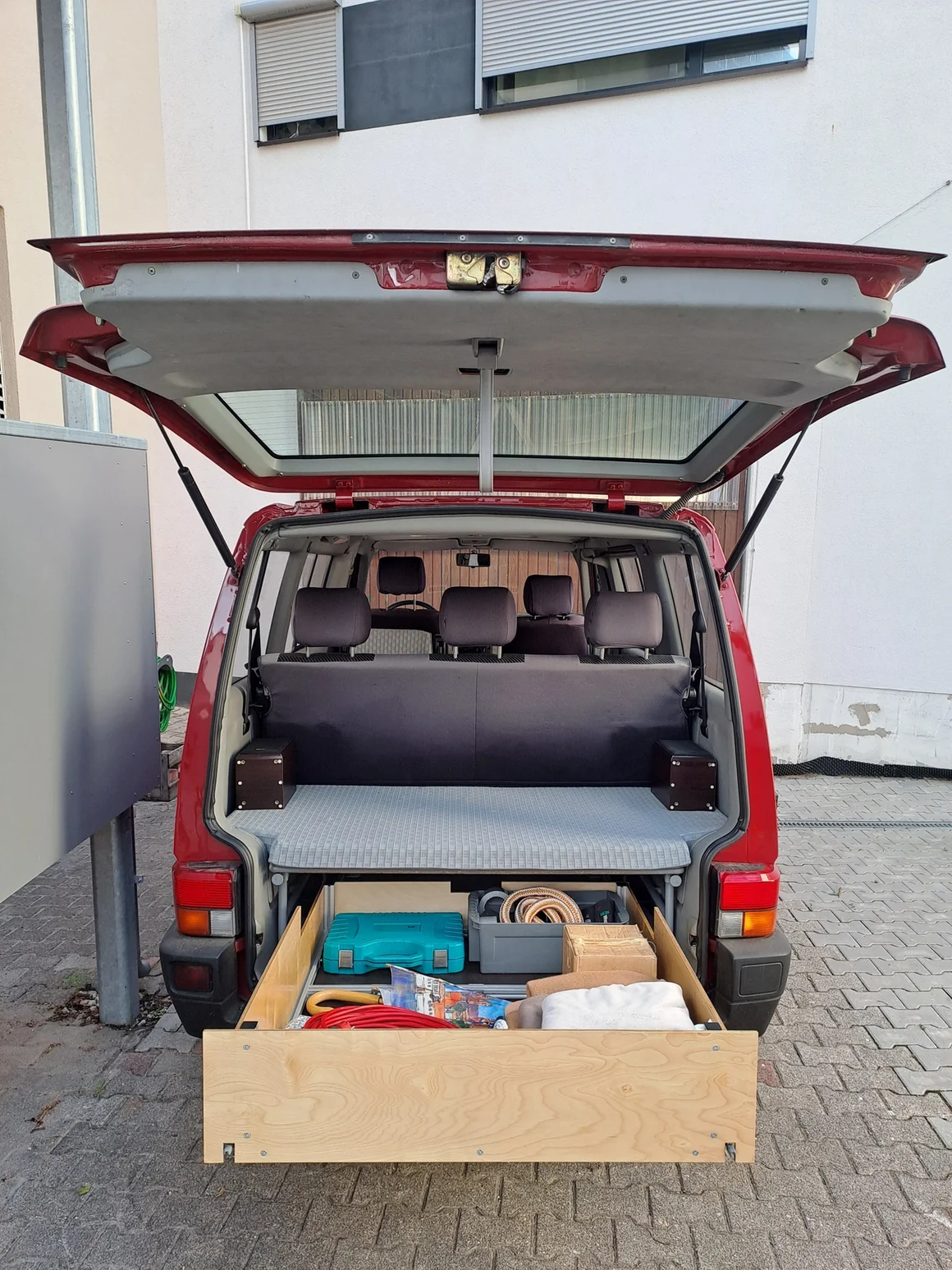

  • Campingausbau in einem roten Bus mit großer Schublade.

Anleitung

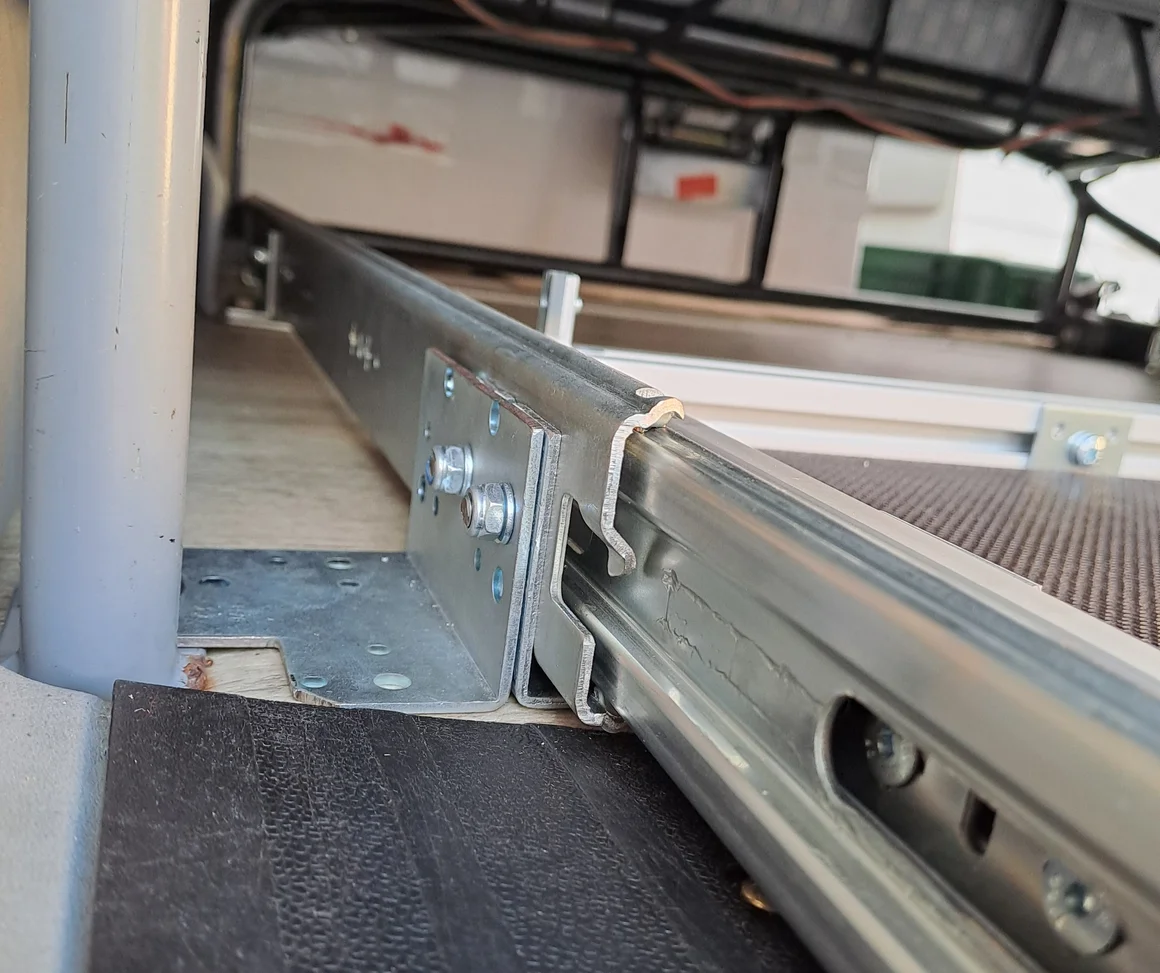

  1. 1. Hinweis: alle Maße wurden an meinem Fahrzeug ermittelt. Diese sollten immer nachgemessen werden, da es baujahr- und modellabhängige Unterschiede gibt!Zunächst die Befestigungspunkte am Fahrzeug auswählen, in meinem Fall waren dies die massiven Schrauben des Bettgestells. Nun aus Metallwinkeln die passenden Halter herstellen, um die Schwerlastauszüge am Fahrzeug zu befestigen. Diese müssen exakt parallel sein und sollten möglichst weit außen sein, damit die Schublade möglichst viel Stauraum bietet. Bei der Auswahl der Winkel beachten, dass diese jeweils bis zu 50 kg Druck- bzw. Zugkräfte aushalten müssen.
  2. 2. Nun den Tragrahmen aus Alu-Nutprofilen und Winkelverbindern zusammensetzen und mit den Auszugschienen verschrauben. Mit Nutensteinen die passend angefertigten Metallwinkel innen befestigen, die als Auflage für die Bodenplatten dienen. Anschließend die Bodenplatten einlegen.

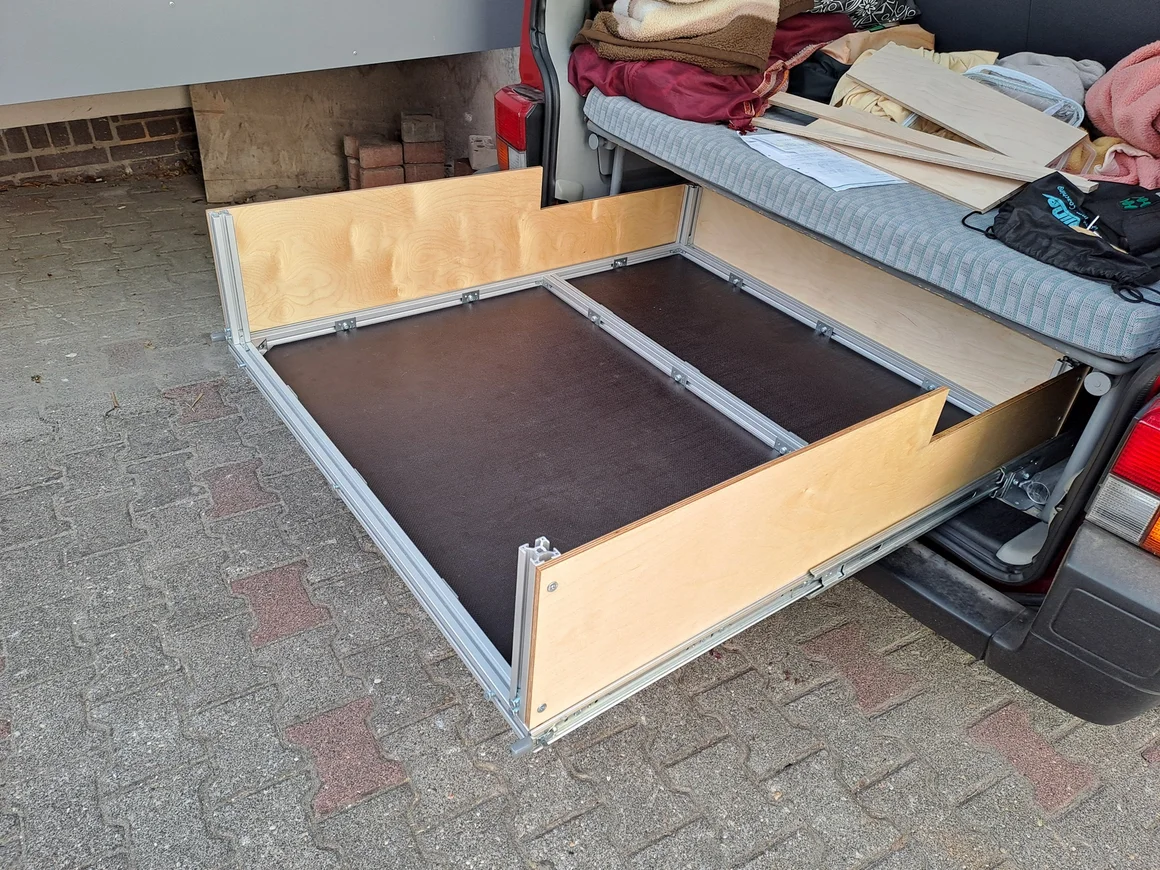

  3. 3. Jetzt die kurzen Aluprofile hochkant in den Ecken des Rahmens befestigen und mit Nutensteinen die Seitenwände befestigen. Die Seitenwände müssen je nach Höhe des Stauraums evtl. abgestuft werden - siehe Foto. Die Anpassung erfolgt problemlos per Stichsäge.

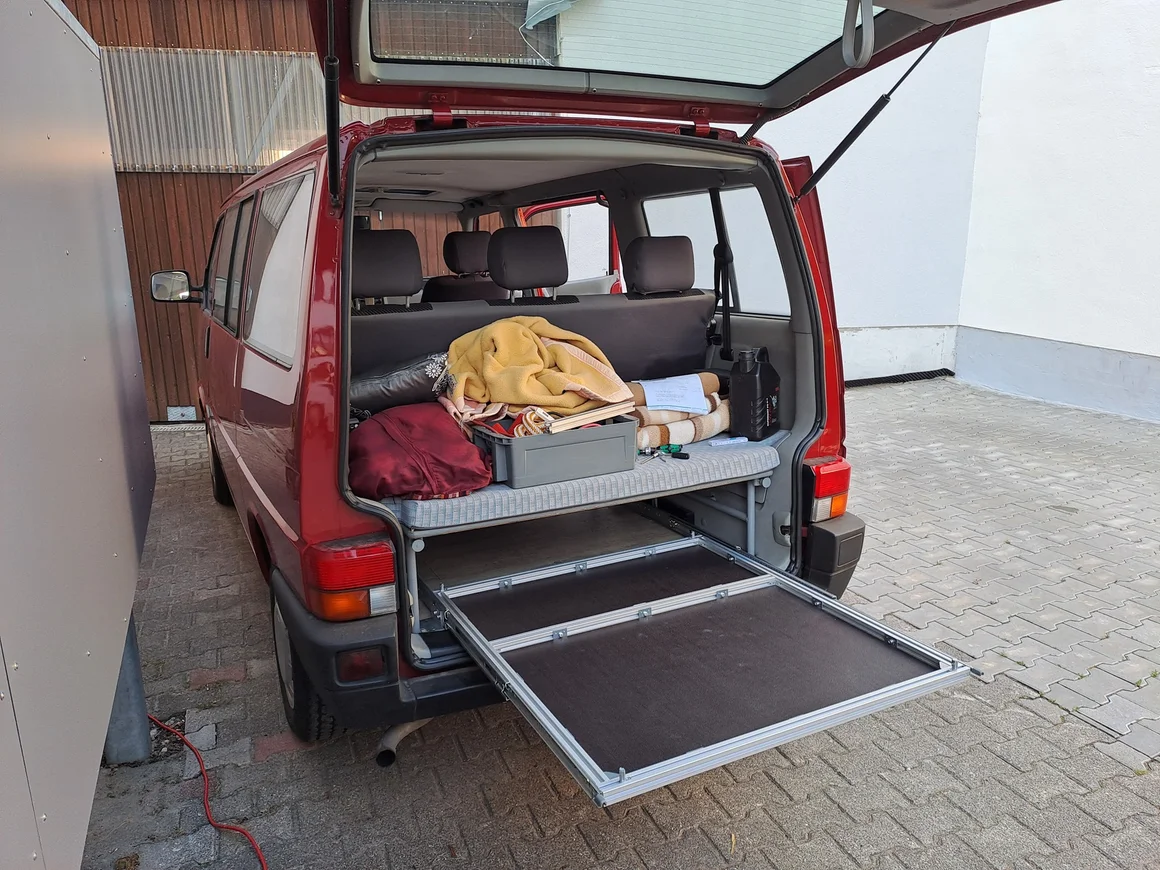

  4. 4. Zum Abschluss in der hinteren Wand zwei Ausschnitte für die Entriegelungsknöpfe der Schienen aussägen und das Teil mittels Nutensteinen und Schrauben montieren. Die offenen Enden der Aluprofile mit Abdeckkappen versehen.Fertig!Die Schublade bietet einen sehr großen, gut nutzbaren Stauraum und kann problemlos mit bis zu 75 kg beladen werden.

Materialliste

  • 1 Paar Schwerlastauszüge mit Verriegelung, 130 kg, Vollauszug, Länge 900 mm
  • 2x Alu Nutprofil 30x30 mm, Nut 8, Länge 1030 mm
  • 2x Alu Nutprofil 30x30 mm, Nut 8, Länge 968 mm
  • 1x Alu Nutprofil 30x30 mm, Nut 8, Länge 908 mm
  • 2x Alu Nutprofil 30x30 mm, Nut 8, Länge 140 mm
  • 2x Alu Nutprofil 30x30 mm, Nut 8, Länge 230 mm
  • diverse Winkel und Schrauben zur Montage der Schienen am Fahrzeug (modell- und baujahrabhängig)
  • 14x Schraube M5 x 10 zur Montage der Aluprofile an den Auszugschienen
  • 18x Metallwinkel zur Aufnahme der Bodenplatten
  • 18x Schraube M6 x 10 zur Befestigung der Winkel
  • 1x Bodenplatte: Zuschnitt Siebdruckplatte, 904 x 274 x 15 mm
  • 1x Bodenplatte: Zuschnitt Siebdruckplatte, 904 x 714 x 15 mm
  • 14x Nutenstein Nut 8 M5
  • 36x Nutenstein Nut 8 M6
  • 10x Innenwinkel Nut 8
  • 2x Winkel 30 x 30 Nut 8 inkl. Schrauben
  • 1x Zuschnitt Birke-Multiplex 967 x 170 mm (Vordere Wand)
  • 1x Zuschnitt Birke-Multiplex 1086 x 265 mm (Hintere Wand)
  • 2x Zuschnitt Birke-Multiplex 1089 x 235 mm (Seitenwände)
  • 20 x Senkkopfschrauben M6 x 16 für Montage der Wände
  • 4x Abdeckkappen Nutprofil 30 x 30
  • Holzlasur, Lack oder Öl zur Behandlung der Holzteile

Werkzeugliste

  • Schraubenziehersatz (Kreuz, Torx, Inbus)
  • Stichsäge
  • Akkuschrauber mit Holz- und Metallbohraufsätzen
  • Winkelschleifer / Flex zur Anpassung der Winkel
