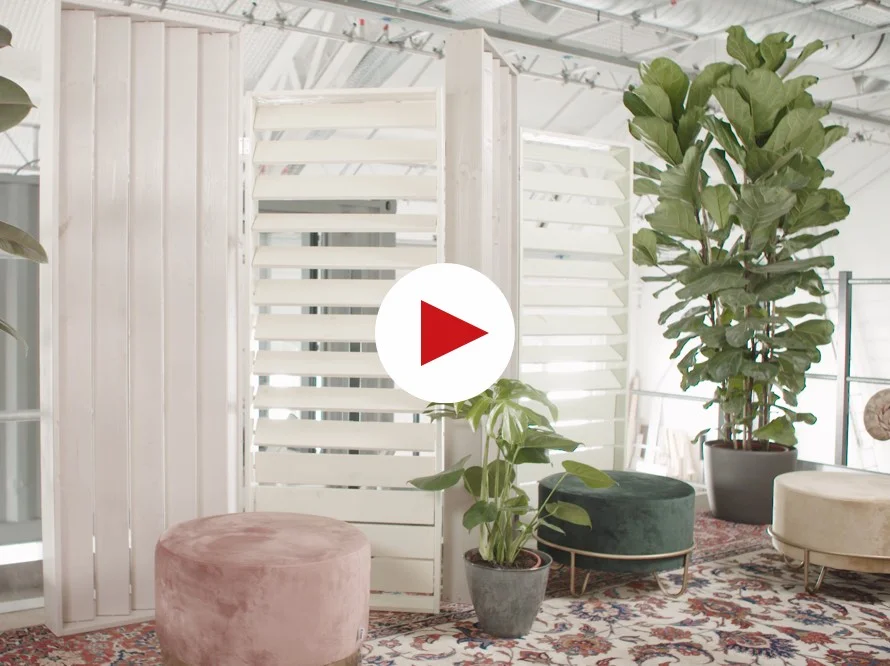

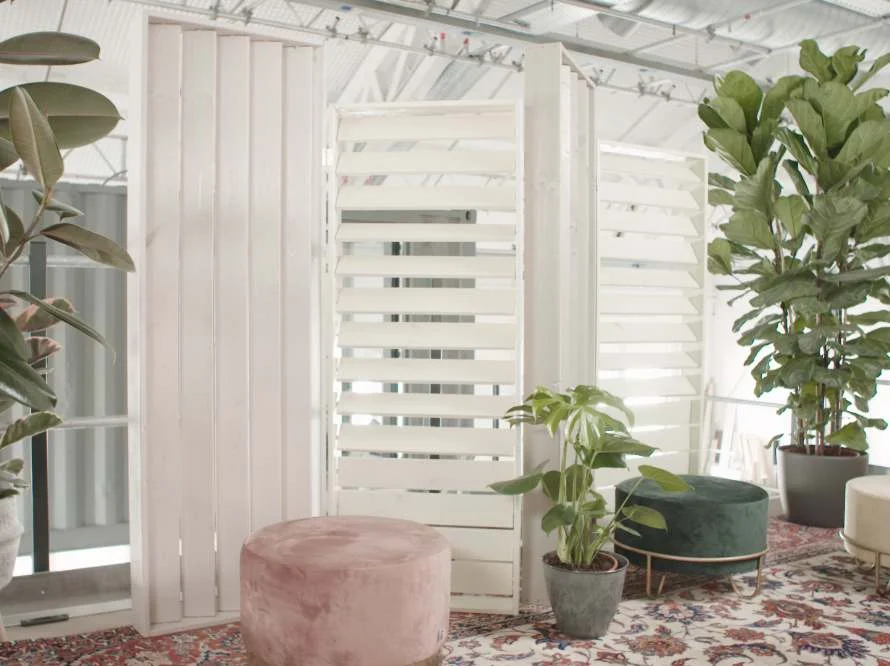

Raumtrenner

1. Zuschnitt:

   Zuerst schneidet ihr alle Bauteile mit der Kappsäge zu. Für die Rahmen (aus den Latten 120x18 mm): 4 Stück in Länge 1800 mm, 4 Stück in Länge 1600mm, 8 Stück in Länge 564 mm. Eure einzelnen Rahmen haben so später eine Gesamtbreite von 600 mm. Für die Lamellen: 28 Stück à 560 mm (14 pro Rahmen), 10 Stück à 1760 mm (5 pro Rahmen). Brecht mit dem Schleifpapier anschließend die Schnittkanten und arbeitet auch die Oberfläche nach eurem Gusto nach (optional).

2. Bohrungen:

   Nach dem Zuschnitt nehmt ihr alle nötigen Bohrungen an Rahmen und Lamellen vor. Die Bohrlöcher für die Befestigung der Lamellen am Rahmen sollen später einen Abstand von 110 mm voneinander haben und mittig auf dem Werkstück verlaufen. Zeichnet diese daher folgendermaßen ein:

   - Für die hohen Rahmen (vertikale Lamellen) auf den kurzen Rahmenstücken ein und setzt die Bohrung für die mittlere Lameele genau auf die halbe Länge (282 mm).
   - Und für die niedrigen Rahmen (horizontale Lamellen) auf den langen Rahmenstücken. Hier setzt ihr die erste Bohrung 80 mm vom Ende des Werkstückes und alle weiteren im Abstand von 110 mm

   Tipp: Verbindet die vier jeweiligen Bretter (kurze oder lange Rahmenseite) mit Schraubzwingen bündig miteinander und nutzt einen langen Bohrer, um alle vier gleichzeitig zu durchbohren. Das spart Zeit und erhöht die Passgenauigkeit.

   Damit später im fertigen Raumtrenner die Senkschrauben und Unterlegscheiben unsichtbar bleiben, senkt Ihr anschließend die Bohrlöcher auf der Außenseite jedes Rahmenbauteils mithilfe des Forstner-Bohrers Ø15 mm auf einer Tiefe von 5 mm an. Nutzt hierfür am besten eine Standbohrmaschine, auf der ihr die Senktiefe voreinstellen könnt. Die vier Bauteile für jeden Rahmen später mit jeweils drei Schrauben pro Ecke durch das lange in das kurze Bauteil verschraubt. Bohrt hier entsprechend ebenfalls vor. Auch jede Lamelle bohrt in an beiden Schmalseiten vor, damit sie später bei der Montage nicht spittern.

   Tipp: Baut euch für das Vorbohren der Löcher für den Rahmen und die Lamellen ganz einfach eine Schablone. So stellt ihr sicher, dass jedes Loch genau zentriert ist.

3. Lackieren:

   Lackiert anschließend vor der Montage alle Bauteile in der Farbe Eurer Wahl. Nutzt entsprechende Pinsel, um auch die Bohrlöcher gut zu erreichen. Beachtet anschließend vor der Montage die angegebene Trocknungszeit.

4. Montage:

   Die Montage sollte auf einem ausreichend großen Tisch, hilfsweise auf dem Boden, erfolgen. Beginnt damit, indem ihr an den Rahmenstücken (mit jeweils einer Unterlegscheibe) die Schrauben zur späteren Befestigung der Lamellen ansenkt. Verleimt und verschraubt anschließend eine lange und eine kurze Seite miteinander, sodass ein rechter Winkel entsteht. Achtet darauf, dass die angesenkten Bohrlöcher des Rahmens sich auf der Außenseite befinden. Verschraubt anschließend die Lamellen (mit jeweils zwei Unterlegscheiben zwischen Rahmen und Lamelle) einseitig am Rahmen. Montiert anschließend auch die zweite kurze Seite des Rahmens (Im Falle des hohen Rahmens verschraubt ihr anschließend die Lamellen). Anschließend montiert ihr die zweite, lange Rahmenseite (und verschraubt im Falle der niedrigen Rahmen zum Schluss auch die Lamellen mit dieser). Auf der jeweiligen Unterseite befestigt ihr zum Schutz des Bodens Filzgleiter. Zum Schluss verbindet Ihr die einzelnen Bauteile mit den Scharnieren miteinander. Die Scharniere so anbringen, dass sich das Möbel zusammenklappen lässt.

• Gehobelte Holzlatten für den Rahmen und die Lamellen
  • Rahmen: 11 Stück gehobelte Nadelholzlatten in 2000 x 120 x 18mm
  • Lamellen: 20 Stück gehobelte Latten in 2000 x 100 x 18mm
• Buntlack in euren Lieblingsfarben
• Unterlegscheiben Ø 15mm, M5 (240 Stück)
• Holzsenkschrauben 3,5 x 40mm (ca. 124 Stück)
• Scharniere (9 Stück, wenn ihr vier Elemente baut)
• Schrauben 2,0 x 20mm
• Holzleim

• Kappsäge
• Maßstab
• Bleistift
• Schraubzwingen
• Forstner-Bohrer 15 mm
• Akkuschrauber
• Holzbohrer 3 mm
• Pinsel
• Farbroller
• Schleifpapier oder Deltaschleifer
• Ideal: Standbohrmaschine
