Beim Renovieren des Hauses oder auch beim Tapezieren der Wände wirst du mitunter die Lichtschalter neu anschließen müssen. Egal, ob Neuinstallation oder Austausch der alten Schalter – beim Anschluss von Lichtschaltern im Zuge der idealen Beleuchtung ist einiges zu beachten. Welche rechtlichen Aspekte und Sicherheitshinweise gelten und wie du Lichtschalter mittels Schaltplan anschließt, erfährst du in diesem Ratgeber von toom Baumarkt.
Wie du eine Lampe anschließt, erfährst du in einem separaten Ratgeber.
Darf man Lichtschalter selbst anschließen?
In vielen Haushalten werden einfache Elektroinstallationen wie Lichtschalter oder Steckdosen selbst vorgenommen. Rechtlich gesehen ist das eine Grauzone. Es drohen in der Regel zwar keine Bußgelder, doch sieht der Gesetzgeber vor, dass solche Arbeiten nur von eingetragenen Elektroinstallationsbetrieben durchgeführt werden dürfen. Festgelegt ist dies in § 13 („Elektrische Anlage“) der Niederspannungsanschlussverordnung (NAV) und betrifft die gesamte Hauselektrik. Einen Lichtschalter solltest du demnach nur in Eigenregie anschließen, wenn entsprechende Kenntnisse vorhanden sind. Außerdem musst du bedenken, dass im Schadensfall unter Umständen der Versicherungsschutz nicht mehr oder nur bedingt gegeben ist.
Sicherheit beim Arbeiten mit Elektroinstallationen
Beim Anschluss des Lichtschalters an den Stromkreis steht die Sicherheit an erster Stelle. Um sicheres Arbeiten zu gewährleisten, solltest du die folgenden Sicherheitsregeln der Elektrotechnik befolgen. Auch die IP-Schutzklassen sollten dir bekannt sein.
- Schalte den Strom vor Beginn der Arbeiten ab, nimm also die Sicherung raus.
- Sichere die Sicherung gegen Wiedereinschalten, damit der Strom nicht versehentlich von anderen wieder anstellt wird, während du mit den Kabeln hantierst.
- Überprüfe mit einem zweipoligen Spannungsprüfer die Spannung an den Leitern, bevor du mit dem Anschließen des Lichtschalters beginnst.
- Schalte nach Abschluss der Arbeiten den Strom wieder ein und teste deine Installation. Nur bei funktionierenden Anschlüssen darf die Sicherung dauerhaft eingeschaltet bleiben.
Verschiedene Lichtschalter für den Anschluss
Für jede Anforderung gibt es die passenden Lichtschalter. Unabhängig davon, ob es sich um Unterputz- oder Aufputz-Schalter handelt, gibt es Unterschiede bei den Anschlussarten. Manche Lampen benötigen nur einen Schalter, andere mehrere und wieder andere teilen sich einen Schalter mit anderen Lampen. Kombinationen, bei denen du Wechselschalter und Steckdose zusammen anschließen kannst, sind ebenfalls beliebt. Neben den klassischen Schaltern gibt es zudem Taster, die beim Betätigen wieder in die Ausgangsstellung zurückspringen. In diesem Ratgeber geht es jedoch um das Anschließen herkömmlicher Lichtschalter.
Ein-Aus-Schalter | Dabei handelt es sich um einen einzelnen Schalter für eine einzige Lampe, der häufig in kleinen Räumen wie der Speisekammer oder dem Gäste-WC verwendet wurde. Heutzutage werden allerdings auch in diesen Räumen meist Wechselschalter verbaut. | |||
Wechselschalter | Möchtest du eine Lampe mit zwei Lichtschaltern bedienen können, ist das Anschließen von Wechselschaltern die richtige Wahl. Sie finden zum Beispiel dann Anwendung, wenn ein Wohn- oder Schlafzimmer zwei Eingänge hat und an jeder Tür einen Lichtschalter besitzt. | |||
Serienschalter | Der Serienschalter wird auch als Doppelschalter bezeichnet und verfügt über zwei oder drei integrierte Wippen, um mit nur einem Schalter verschiedene Lampen steuern zu können. Sinnvoll ist das vor allem für Küche oder Bad, wenn separate Arbeits- bzw. Beleuchtungsbereiche einzeln gesteuert werden sollen. | |||
Doppelwechselschalter | In diesem Fall handelt es sich wie beim Serienschalter um einen Schalter mit zwei Wippen – für zwei verschiedene Lampen. Allerdings schließt du den Doppelwechselschalter wie auch den einfachen Wechselschalter nicht nur an einer, sondern an zwei Stellen an. | |||
Kreuzschalter | Wenn die Raumbeleuchtung von mehr als zwei Stellen aus bedient werden soll, kommt zusätzlich zu Wechselschaltern ein Kreuzschalter zum Einsatz, der dazwischengeschaltet wird. |
Die Leitungen für den Schalteranschluss
Um die Schaltpläne für den Anschluss eines Lichtschalters zu verstehen, solltest du außerdem die Bedeutung der Farben der drei NYM-Kabel gelb-grün, blau, braun bzw. schwarz oder grau kennen:
gelb-grün | Schutzleiter, Erdung (PE) | |||
blau | Neutralleiter, Nullleiter (N) | |||
braun (bei mehreren Phasen zusätzlich grau und schwarz) | Außenleiter, Phase (L) | |||
orange oder lila | Korrespondierende und andere Leiter |
Anleitung: Lichtschalter richtig anschließen
Um einen Lichtschalter anzuschließen, benötigst du den jeweiligen Schaltplan. Dieser unterscheidet sich je nach Schaltertyp. Welcher Leiter in welche Klemme muss, ist in der Regel auf dem Schalter vermerkt. Die einzelnen Schaltpläne für die unterschiedlichen Lichtschalter findest du unter Schritt 5.
Schritt 1: Strom abstellen

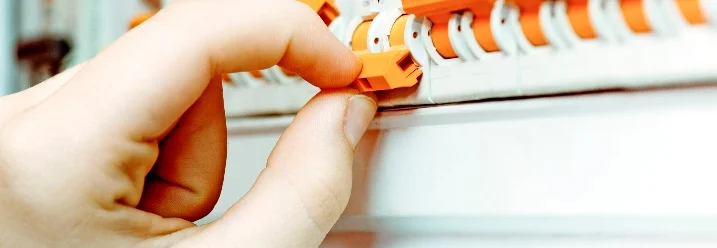

Nimm die Sicherung heraus und schütze sie vor dem Wiedereinschalten.
Schritt 2: Alte Schalter entfernen
Soll ein alter Lichtschalter ausgetauscht werden, nimm die Abdeckung ab, indem du mit einem Schlitzschraubendreher unter den Kunststoff fährst und diesen vorsichtig aushebelst. Nimm erst den Schalter raus, dann den Rahmen.
Schritt 3: Spannung prüfen
Prüfe jede einzelne Leitung mit einem Spannungsprüfer. So stellst du sicher, dass wirklich kein Strom mehr fließt.
Schritt 4: Kabel kürzen und abisolieren

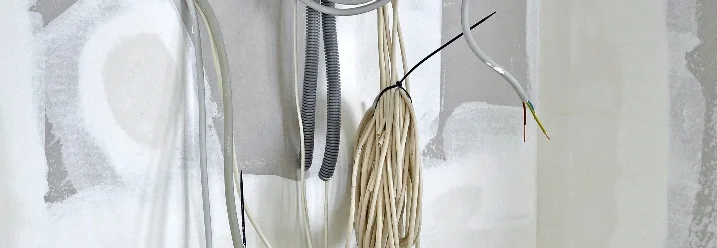

Ziehe nun die Kabel heraus, prüfe sie und kürze sie bei Bedarf. Um die Leiter an den Schalter anschließen zu können, musst du die Kabel außerdem abisolieren – in der Regel sind 10 bis 14 Millimeter ideal, beachte aber auch die Herstellerhinweise.
Schritt 5: Lichtschalter je nach Schaltplan anschließen
Schaltplan für einfachen Ein-Aus-Lichtschalter

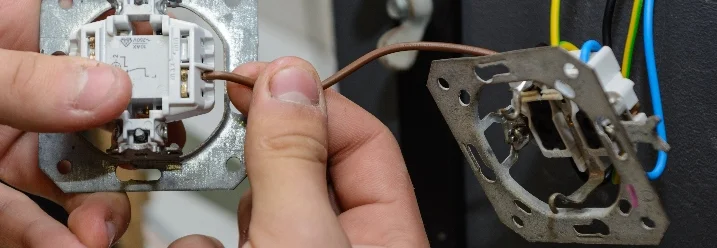

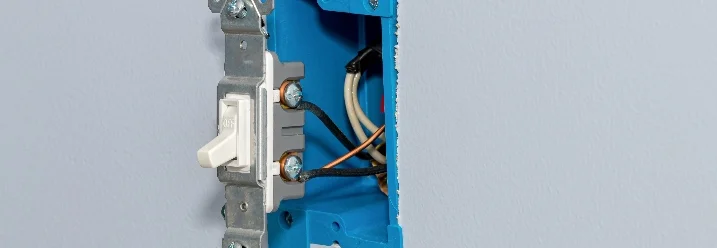

Zunächst verbindest du die beiden grün-gelben Schutzleiter (PE) mithilfe einer Klemme miteinander, ebenso die beiden blauen Neutralleiter (N), und verstaust sie im hinteren Teil der Buchse. Jetzt hast du Platz, um die beiden braunen Außenleiter (L) in die entsprechenden Klemmen des Lichtschalters zu stecken und anzuschließen. Stecke dafür die erste, eingehende Phase (sie sorgt für die Stromzufuhr) in die mit L gekennzeichnete Öffnung, die zweite, abgehende Phase (sie verbindet die Lampe mit dem Schalter) klemmst du in die gegenüberliegende Öffnung. Diese ist in der Regel mit einem Pfeil oder Ziffern gekennzeichnet.
Schaltplan für Wechselschalter
Auch beim Anschluss von Wechselschaltern verbindest du zunächst die grün-gelben Schutzleiter (PE) und die blauen Neutralleiter (N) jeweils mit einer Klemme miteinander und platzierst sie im hinteren Teil der Buchse. Stecke nun in jeden der beiden Schalter einen braunen Außenleiter in die mit L gekennzeichnete Öffnung. Neben dem Schutz-, Neutral- und Außenleiter befinden sich noch zwei weitere Kabel in der Buchse. Die sogenannten Korrespondierenden verbinden die beiden Wechselschalter miteinander. Klemme diese an die gekennzeichneten Stellen am Lichtschalter – jeweils gegenüberliegend.
Schaltplan für Serienschalter
Bei der Serienschaltung verbindest du wieder zuerst die beiden grün-gelben Schutzleiter (PE) und die blauen Neutralleiter (N) jeweils mit einer Klemme miteinander und verstaust sie in der Buchse. Den eingehenden, braunen Außenleiter klemmst du in die mit einem L gekennzeichnete Öffnung. Er sorgt für die Stromzufuhr. Daneben gibt es noch zwei weitere Phasen in der Dose, die zu den Lampen führen. Diese abgehenden Leiter klemmst du auf der anderen Schalterseite nebeneinander in die Öffnungen, die mit Ziffern oder Pfeilen markiert sind.
Schaltplan für Doppelwechselschalter
Für zwei Doppellichtschalter, die jeweils zwei Lampen steuern sollen, ist das Anschließen etwas aufwendiger. Auch hier beginnt der Anschluss mit dem Verbinden der zwei grün-gelben Schutzleiter (PE) und der blauen Neutralleiter (N) mithilfe von Klemmen. Verstaue diese Leitungen vorsichtig in der Buchse. Zusätzlich befinden sich eine eingehende und eine ausgehende Phase sowie vier Verbindungskabel, die sogenannten Korrespondierenden, in der Buchse. Um die Lampen mit Strom zu versorgen, klemmst du in jedem Doppelwechselschalter den eingehenden Außenleiter bei L1 und den ausgehenden, zur Lampe leitenden Außenleiter bei L2 ein.
Jetzt folgen die vier korrespondierenden Drähte, die beide Wechselschalter miteinander verbinden. Achte auf die Kennzeichnungen an der Klemme und verbinde Drähte derselben Kennzeichnung (1 mit 1 und 2 mit 2) miteinander. Achte darauf, die Drähte nicht zu verwechseln, da es sonst zu einem Kurzschluss kommen kann.
Schaltplan für Kreuzschalter
Beim Anschluss einer Kreuzschaltung gehst du wie beim Wechselschalter vor – der einzige Unterschied ist, dass zwischen den beiden Wechselschaltern noch ein oder mehrere Kreuzlichtschalter angeschlossen werden. Verbinde zuerst die grün-gelben Schutzleiter (PE) und die blauen Neutralleiter (N) jeweils mit einer Klemme miteinander und verstaue sie in der Dose. Dann klemmst du den eingehenden, stromführenden Außenleiter im ersten Wechselschalter an der mit L gekennzeichneten Öffnung an, den ausgehenden, zur Lampe führenden im zweiten. Zusätzlich befinden sich noch 4 Korrespondierende in der Buchse. Den Kreuzschalter verdrahtest du nun mit jeweils zwei Korrespondierenden an den Wechselschaltern und die Kreuzschaltung funktioniert.
Schritt 6: Schalter einsetzen und testen
Nach dem Anklemmen der Leiter fixierst du den Lichtschalter in der Unterputzdose oder dem Aufputzkasten – mit seitlichen Klemmen oder Schrauben. Schalte jetzt die Sicherung wieder ein und teste deinen Lichtschalter mit angeschlossener Lampe. Funktioniert alles, bringst du zuletzt noch die Abdeckung des Lichtschalters an der Wand an. Platziere erst den Rahmen und klemme anschließend den Schalter ein.
