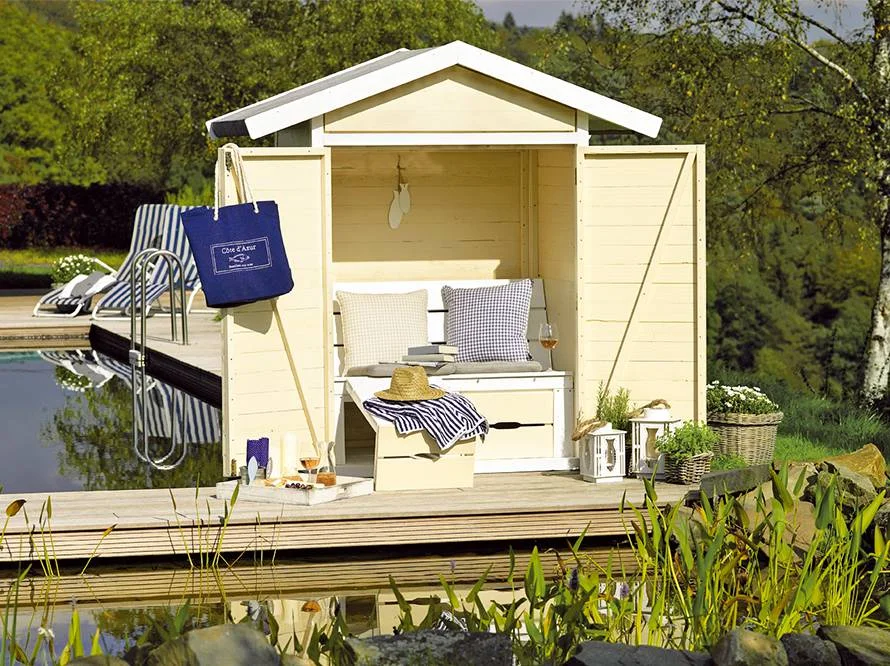

Gartenhausbank "Gartenlust"

1. Lasse dir alle Balken, Leisten und Bretter (1 bis 46) wie in der Materialliste beschrieben in deinem toom Baumarkt zuschneiden.


2. Zunächst bereitest du alle Einzelteile vor:

   Säge die senkrechten Eckpfosten (1) und die Giebelbalken (2) an den oberen Enden in einem Winkel von 20° schräg ab. Verwende hierzu am besten eine Kapp- und Gehrungssäge. Bohre die Löcher innerhalb der gekennzeichneten Bereiche wie abgebildet mit einem 7-mm-Holzbohrer vor.



3. Bohre die Dachabschlussbalken (5) ebenfalls an den angezeichneten Stellen mit einem 7-mm-Bohrer vor.



4. Säge die Giebelabschlussbretter (28) wie abgebildet schräg ab und bohre die Löcher mit einem 5-mm-Bohrer vor.



5. Säge auch die seitlichen Banklager (21) schräg ab und bohre die Löcher mit einem 5-mm-Bohrer vor.



6. Säge die Ecken in der Ablage (34) und in einem der beiden Querbretter (33) wie abgebildet mit einer Stichsäge aus.



7. Säge die Ausschnitte für die Grifflöcher in die Frontblenden der Hocker (37).



8. Um die Giebelbalken (2) miteinander verschrauben zu können, stelle zwei Verbindungsplatten (45) her. Säge diese hierzu aus der Hartfaserplatte (45) wie abgebildet aus. Bohre die Löcher mit einem 5-mm-Bohrer vor.



9. Verschraube mithilfe dieser Verbindungsplatten (45) je zwei Giebelbalken (2). Stoße hierzu die Gehrung der beiden Giebelbalken genau voreinander und schraube die Verbindungsplatten (45) mit 4 x 40er-Schrauben auf.



10. Um den vorderen und hinteren Rahmen herzustellen, lege jetzt diesen verschraubten Giebel (2), die senkrechten Eckpfosten (1) und die Quertraversen (3) auf eine ebene Fläche und verbinde die einzelnen Teile mit 6 x 140er-Schrauben zu jeweils einem Rahmen.


    Tipp: Setze zum Verschrauben an den jeweiligen Verbindungsstellen eine Schraubzwinge mit Zulagen auf, damit die Balken beim Verschrauben nicht verrutschen. Damit das Verschrauben leichter geht, bohre die Balken, in die hinein geschraubt wird, mit einem 4-mm-Bohrer vor. Um mehr Kraft aufwenden zu können, verwende anstelle eines Akkuschraubers eine Bohrmaschine und trage an der Schraubenspitze etwas Staucherfett auf.



11. Stelle die beiden Rahmen senkrecht auf eine ebene Fläche und montiere dann die Seitentraversen (4) und die Dachabschlussbalken (5) (die Verbindungsplatten (45) zeigen jeweils nach innen). Die Dachabschlussbalken stehen nach vorn 89 mm und nach hinten 53 mm über. Verwende auch hier die 6 x 140er-Schrauben und gehe vor wie im vorangegangenen Tipp beschrieben.



12. Um später die Rauspundbretter (39 bis 44) anschrauben zu können, werden die Rahmenleisten (8 bis 16) eingeschraubt (siehe auch Abbildung zu Punkt 14). Kontrolliere die Abmessungen, indem  diese zwischen die jeweiligen Balken stellst (der vordere Rahmen, in den später die Türen eingesetzt werden, bekommt keine Rahmenleisten). Passe die Rahmenleisten für den vorderen und hinteren Giebel (14 bis 16) an, sodass ein geschlossener Rahmen entsteht. Die Leisten werden vor dem Verschrauben zunächst lackiert.



13. Runde die Kanten aller Holzteile (1 bis 46) mit 120er- oder 80er-Schleifpapier ab und schleife gegebenenfalls die Flächen glatt. Lackiere dann alle Teile jeweils zweimal. Wenn du die Farbkombination wie auf dem Foto abgebildet verwenden möchtest, werden folgende Teile elfenbeinfarbig (56) lackiert: Rahmenleisten (8 bis 16), Türrahmen (25 bis 27), Hocker-Frontblenden (37), Rauspundbretter (39 bis 44). Alle übrigen Teile werden weiß (55) lackiert. Achte bei den Rauspundbrettern (39 bis 44) darauf, dass kein Lack in die Nut und an die Feder gelangt, damit du die Bretter auch später noch gut ineinanderstecken kannst.

14. Befestige jetzt die Rahmenleisten (8 bis 16) innerhalb der Balken. Verwende 4 x 50er-Schrauben. Die Rahmenleisten schließen bündig mit der Innenkante der Balken ab. Der Bodenrahmen (8 und 9) schließt mit der Unterkante der Balken (3 und 4) bündig ab.



15. Dann befestigst du die Rauspundbretter (39 bis 44) auf den Rahmenleisten (8 bis 16). Die Bodenbretter (39) schließen rundum mit den Balken (3 und 4) ab. Die Seitenwand-, Rückwand- und Giebelbretter (40 bis 42) haben zu den Balken (1, 3 und 4) umlaufend einen Abstand von ca. 10 mm (Schattenfuge). Beginne jeweils mit dem untersten Brett, lege ein 10 mm dickes Restholz als Abstandhalter unter und schraube das Brett mit vier 4 x 45er-Schrauben von innen an. Schraube die folgenden Bretter mit je nur zwei Schrauben an. Das letzte Brett kürt du entsprechend, sodass auch bei der Rückwand (41) eine Schattenfuge von 10 mm entsteht. Die Seitenwandbretter (40) enden ungefähr unter der Unterkante der Giebelbalken (2).



16. Um die oberen Giebelbretter (42) entsprechend schräg absägen zu können, empfiehlt es sich, diese vorher miteinander zu verleimen, dann kannst du die Schräge anzeichnen und am besten mit einer Stichsäge absägen. Die Schnittkanten lackierst du einfach nach.



17. Schraube jetzt die Dachbretter (44) auf die Giebelbalken (2). Die Dachbretter (44) stehen wie die Dachabschlussbalken (5) nach vorn und hinten über. Beginne mit dem untersten Brett (44), richte es genau bündig mit den Dachabschlussbalken (5) aus und schraube es von oben mit 4 x 40er-Schrauben auf. Befestige dann alle weiteren Dachbretter (44) und kontrolliere dabei immer den Überstand zu den Giebelbalken (2). Damit die Dachbretter (44) an der Dachspitze aneinanderstoßen, musst du sie eventuell schmaler sägen. Verwende eine Stich- oder Kreissäge.



18. Rolle jetzt die Dachpappe (63) auf den Dachbrettern (44) aus. Nagel sie mit Dachpappennägeln (64) auf und schneide die überstehenden Enden mit einem stabilen Cutter ab. Schraube anschließend die Giebelabschlussbretter (28) mit 4 x 50er-Schrauben an den Stirnseiten der Dachbretter (44) fest. Die Giebelabschlussbretter (28) stehen ca. 10 mm gegenüber der Dachpappe nach oben über. Anschließend versiegelst du die obere Stoßfuge zwischen den Giebelabschlussbrettern (28) und der Dachpappe mit toom Dichtfix (65).



19. Als Nächstes baust du die Sitzbank. Verschraube hierzu die Quer- (6) und Längstraversen (7) wie abgebildet miteinander. Verwende die 6 x 140er-Schrauben. Gehe vor wie im Tipp zu Punkt 9 beschrieben. An der Vorderkante des Rahmens schraubst du die Anschlagleiste (17) wie abgebildet auf die vordere Quertraverse (6), sodass diese mit der Innenkante bündig abschließt (diese Anschlag- leiste wird später nach unten gedreht, siehe Zeichnung zu Schritt 24).



20. Verschraube dreimal den Bankunterbau. Verbinde hierzu die beiden Bretter (29 und 30) mit je zwei 4 x 50er-Schrauben wie abgebildet.



21. Jetzt verschraubst du das Sitzteil (35 und 36) und die Rückenlehne (31 und 32) wie abgebildet. Verwende hierzu 3,5 x 30er-Schrauben.



22. Befestige die beiden Anschlagleisten (18) wie abgebildet auf dem Querbrett (33). Schraube 4 x 40er-Schrauben durch das Querbrett (33) in die Anschlagleisten (18).



23. Um die Sitzbank im Haus zu montieren, schraube zuerst die seitlichen Banklager (21) rechts und links von innen an die Seitenwandbretter (40). Auf der Rückwand montiere die Befestigungsleiste (19). Verwende 4 x 45er-Schrauben.



24. Mit den seitlichen Banklagern (21) fluchtend, montierst du an den Rückwandbrettern (41) das hintere Banklager (20). Stelle die drei Bankunterbauten (29 und 30) auf die Bodenplatte (39). Die beiden äußeren schiebst du ganz nach außen und den mittleren richten Sie genau mittig aus. Schraube diese Bankunterbauten (29 und 30) mit jeweils zwei 3,5 x 30er-Schrauben auf den Bodenbrettern (39) fest.

    Schiebe dann den Rahmen für die Sitzfläche (6 und 7) mit der Anschlagleiste (17) nach unten zwischen die seitlichen Banklager (21). Richte den Rahmen (6 und 7) so aus, dass dieser mit den seitlichen Banklagern (21) an der Oberkante bündig abschließt. Dann schraubst du den Rahmen mit 6 x 90er-Schrauben an den seitlichen (21) und an dem hinteren Banklager (20) fest.

    Schraube den Bankunterbau (29 und 30) von vorn an der Anschlagleiste (17) mit je zwei 4 x 40er-Schrauben fest. Lege jetzt das Querbrett mit den Eckausschnitten (33) hinten auf den Rahmen (6 und 7) und schraube dieses mit 4 x 40er-Schrauben fest. Im Abstand von 20 mm dazu legst du das zweite Querbrett (33) mit den beiden Anschlagleisten (18) davor und schraubst es ebenfalls fest. Befestige auch die Ablage (34) mit 4 x 40er-Schrauben auf der Befestigungsleiste (19).



25. Beginne nun mit der Montage der beiden Hocker. Verschraube hierzu die Hockerrahmenteile (22 bis 24) wie abgebildet. Setzen beim Verschrauben Schraubzwingen mit Zulagen auf die Verbindungsstellen und verwende 4 x 60er-Schrauben.



26. Schraube die oberen Hockerbretter (38) auf den 57 24 Hockerrahmen (22 und 24), sodass diese seitlich bündig abschließen. Zur Vorderkante und zwischen den einzelnen Hockerbrettern lässt du jeweils einen Abstand von etwa 20 mm. Befestige dann die Frontblenden (37) an den senkrechten Rahmenteilen (23), sodass diese mit den oberen Hockerbrettern (38) bündig abschließen. Drehe die 4 x 45er-Schrauben jeweils von innen durch die Rahmenhölzer (22 bis 24) in die Hockerbretter (37 und 38). Drehe in den Querrahmen (24) rechts und links zwei Ösen (57) ein, damit du die Fußhocker später vorn an der Bank einhängen kannst.



27. Stelle die Hocker vor die Bank und übertrage die Position der Ösen (57) auf die vordere Quertraverse (6). Drehe an dieser Stelle die Schrankhaken (58) so tief ein, dass sich die Ösen (57) gerade so über die Schrankhaken (58) stülpen lassen. Lege nun die Sitzfläche (35 und 36) auf den Rahmen (6 und 7) und stelle die Rückenlehne (31 und 32) auf das Querbrett (33).



28. Um die Türen herzustellen, verschraube zuerst zwei Rahmen aus den Türrahmenleisten (25 und 26). Verwende 4 x 60er- Schrauben. Säge dann die Diagonalstreben (27) zu und schraube diese mit je einer 4 x 60er-Schraube fest. Achte dabei darauf, dass die Rahmen genau rechtwinklig sind.



29. Schraube dann mit 4 x 45er-Schrauben die Türbretter (43) auf, sodass diese genau seitlich bündig mit dem Rahmen (25 und 26) abschließen. Beachte, dass die beiden Rahmen spiegelverkehrt sein müssen. Das letzte Brett sägst du passend ab.



30. Schraube jetzt die Scharniere (59) mit 3,5 x 30er-Schrauben zunächst an die Türen. Verteile pro Tür drei Scharniere gleichmäßig (siehe Abbildung unten).



31. Dann befestigst du die Türen mit den Scharnieren an den senkrechten Eckpfosten (1). Richte hierbei die Scharniere so aus, dass später die geschlossene Tür mit den Eckpfosten vorn bündig abschließt. Die Höhe wählst du so, dass die Tür zu der oberen und unteren Quertraverse (3) jeweils einen gleichen Abstand hat. Damit die Türen später genau schließen, muss das ganze Haus präzise mit der Wasserwaage ausgerichtet sein.



32. Damit die Türen einen Anschlag bekommen, schraube hinter die obere Quertraverse (3) die Schlagleiste (46). Befestige diese mit 4 x 40er-Schrauben, sodass die Leiste zur Hälfte nach unten übersteht. Schraube dann oben und unten einen Schubriegel (61) hinter die linke Tür auf den inneren senkrechten Türrahmen (25). Befestige die jeweiligen Gegenplatten entsprechend an der Schlagleiste (46) und auf dem Bankunterbau (29).



33. Schraube zum Schluss von außen auf die rechte Tür einen Schubriegel (60) und das Gegenstück auf die linke Tür. Die richtige Höhe ist etwa 1050 mm vom Boden. Damit die Türen bei Wind nicht hin und her schlagen, schraube noch Sturmhaken (62) mit den entsprechenden Ösen wie abgebildet an. Im Modell sind diese so montiert, dass die Türen bei einem Öffnungswinkel von etwa 150° eingehakt werden können.


    Fertig!

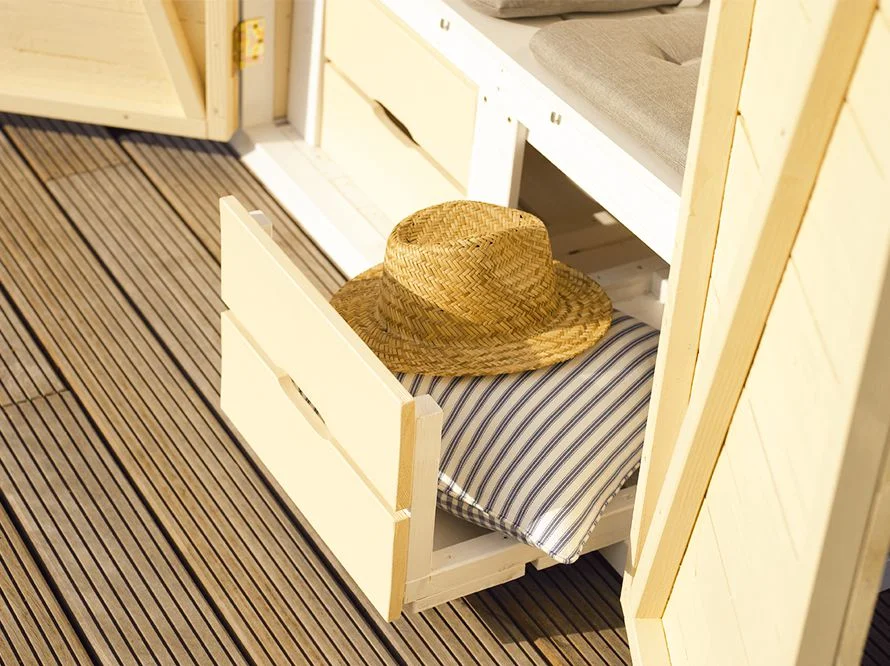

    Tipp: Drehe die Oberseite der Hocker nach unten und schiebe diese zum Verstauen in die beiden Öffnungen unter der Bank. Jetzt kannst du die Sitzfläche hochklappen oder herausnehmen und Polster oder Ähnliches unter der Bank verstauen.



1. Balken gehobelt Fichte/Tanne (senkrechte Eckpfosten), 54 x 54 mm, 1700 mm, 4 St.
2. Balken gehobelt Fichte/Tanne (Giebelbalken), 54 x 54 mm, 940 mm, 4 St.
3. Balken gehobelt Fichte/Tanne (Quertraversen), 54 x 54 mm, 1180 mm, 4 St.
4. Balken gehobelt Fichte/Tanne (Seitentraversen), 54 x 54 mm, 740 mm, 2 St.
5. Balken gehobelt Fichte/Tanne (Dachabschlussbalken), 54 x 54 mm, 990 mm, 2 St.
6. Balken gehobelt Fichte/Tanne (Quertraverse Bank), 54 x 54 mm, 1180 mm, 2 St.
7. Balken gehobelt Fichte/Tanne (Längstraverse Bank), 54 x 54 mm, 595 mm, 3 St.
8. Leisten gehobelt Fichte/Tanne (Bodenrahmen), 34 x 34 mm, 1180 mm, 2 St.
9. Leisten gehobelt Fichte/Tanne (Bodenrahmen), 34 x 34 mm, 670 mm, 2 St.
10. Leisten gehobelt Fichte/Tanne (Seitenrahmen), 34 x 34 mm, 1600 mm, 4 St.
11. Leisten gehobelt Fichte/Tanne (Seitenrahmen), 34 x 34 mm, 670 mm, 2 St.
12. Leisten gehobelt Fichte/Tanne (Rückwandrahmen), 34 x 34 mm, 1440 mm, 2 St.
13. Leisten gehobelt Fichte/Tanne (Rückwandrahmen), 34 x 34 mm, 1110 mm, 2 St.
14. Leisten gehobelt Fichte/Tanne (Giebelrahmen), 34 x 34 mm, 1110 mm, 2 St.
15. Leisten gehobelt Fichte/Tanne (Giebelrahmen), 34 x 34 mm, 615 mm, 4 St.
16. Leisten gehobelt Fichte/Tanne (Giebelrahmen), 34 x 34 mm, 140 mm, 4 St.
17. Leiste gehobelt Fichte/Tanne (Anschlagleiste), 34 x 34 mm, 1180 mm, 1 St.
18. Leisten gehobelt Fichte/Tanne (Anschlagleisten), 34 x 34 mm, 460 mm, 2 St.
19. Leiste gehobelt Fichte/Tanne (Befestigungsleiste), 34 x 34 mm, 1180 mm, 1 St.
20. Leiste gehobelt Fichte/Tanne (Banklager, hinten), 34 x 34 mm, 1180 mm, 1 St.
21. Leisten gehobelt Fichte/Tanne (Banklager, seitlich), 34 x 34 mm, 700 mm, 2 St.
22. Leisten gehobelt Fichte/Tanne (Hockerrahmen, waagerecht), 34 x 34 mm, 600 mm, 4 St.
23. Leisten gehobelt Fichte/Tanne (Hockerrahmen, senkrecht), 34 x 34 mm, 220 mm, 4 St.
24. Leisten gehobelt Fichte/Tanne (Hockerrahmen, quer), 34 x 34 mm, 362 mm, 2 St.
25. Leisten gehobelt Fichte/Tanne (Türrahmen, senkrecht), 34 x 34 mm, 1420 mm, 4 St.
26. Leisten gehobelt Fichte/Tanne (Türrahmen, waagerecht), 34 x 34 mm, 510 mm, 4 St.
27. Leisten gehobelt Fichte/Tanne (Türrahmen, diagonal), 34 x 34 mm, 1500 mm, 2 St.
28. Glattkantbretter Fichte/Tanne (Giebelabschlussbretter), 100 x 18 mm, 1040 mm, 4 St.
29. Glattkantbretter Fichte/Tanne (Bankunterbau, waagerecht), 100 x 18 mm, 740 mm, 3 St.
30. Glattkantbretter Fichte/Tanne (Bankunterbau, senkrecht), 100 x 18 mm, 295 mm, 3 St.
31. Glattkantbretter Fichte/Tanne (Rückenlehne, kurz), 100 x 18 mm, 420 mm, 3 St.
32. Glattkantbretter Fichte/Tanne (Rückenlehne, lang), 140 x 18 mm, 1245 mm, 3 St.
33. Glattkantbretter Fichte/Tanne (Querbretter), 140 x 18 mm, 1246 mm, 2 St.
34. Glattkantbrett Fichte/Tanne (Ablage), 140 x 18 mm, 1246 mm, 1 St.
35. Glattkantbretter Fichte/Tanne (Sitzteil, lang), 140 x 18 mm, 1160 mm, 3 St.
36. Glattkantbretter Fichte/Tanne (Sitzteil, kurz), 140 x 18 mm, 365 mm, 2 St.
37. Glattkantbretter Fichte/Tanne (Hocker-Frontblenden), 140 x 18 mm, 430 mm, 4 St.
38. Glattkantbretter Fichte/Tanne (Hocker-Deckbretter), 140 x 18 mm, 430 mm, 8 St.
39. Rauspund (Bodenbretter), 96 x 18 mm, 738 mm, 12 St.
40. Rauspund (Seitenwandbretter), 96 x 18 mm, 720 mm, 32 St.
41. Rauspund (Rückwandbretter), 96 x 18 mm, 1160 mm, 15 St.
42. Rauspund (Giebelbretter), 96 x 18 mm, 1160 mm, 6 St.
43. Rauspund (Türbretter), 96 x 18 mm, 578 mm, 30 St.
44. Rauspund (Dachbretter), 96 x 18 mm, 990 mm, 20 St.
45. Hartfaserplatte (Verbindungsplatten), 5 mm, 560 x 100 mm, 2 St.
46. UK-Latte Fichte/Tanne (Schlagleiste), 18 x 40 mm, 1180 mm, 1 St.
47. Senkkopfschrauben Kreuzschlitz, 6 x 140 mm, 44 St.
48. Senkkopfschrauben Kreuzschlitz, 6 x 90 mm, ca. 10 St.
49. Senkkopfschrauben Kreuzschlitz, 4 x 60 mm, ca. 36 St.
50. Senkkopfschrauben Kreuzschlitz, 4 x 50 mm, ca. 114 St.
51. Senkkopfschrauben Kreuzschlitz, 4 x 45 mm, ca. 307 St.
52. Senkkopfschrauben Kreuzschlitz, 4 x 40 mm, ca. 85 St.
53. Senkkopfschrauben Kreuzschlitz, 3,5 x 30 mm, ca. 72 St.
54. Senkkopfschrauben Kreuzschlitz, 3,5 x 16 mm, ca. 23 St.
55. toom 2in1 Wetterschutzlack (weiß), 2500 ml
56. toom 2in1 Wetterschutzlack (elfenbein), 2500 ml
57. Ringschrauben (Ösen), 60er, 6 St.
58. Schrankhaken, 60er, 6 St.
59. Türscharniere, 60er, 6 St.
60. Türriegel, gerade (außen), 1 St.
61. Schubriegel, gekröpft (innen), 2 St.
62. Sturmhaken mit Öse, 5,8 x 120 mm, 2 St.
63. Dachpappe, 100 cm, 1 Rolle
64. Dachpappennägel, 2 x 20 mm, ca. 70 St.
65. toom Dichtfix, 310 ml, 1 Kartusche

• Zollstock
• Bleistift
• Anreißwinkel
• Winkelmesser
• Wasserwaage
• Akkuschrauber
• Bohrmaschine
• Stichsäge
• Kapp- und Gehrungssäge
• 4-, 5- und 7-mm-Holzbohrer
• Senker
• zwei Schraubzwingen
• Hammer
• Holzleim
• Cutter
• grobes Schleifpapier
• Lackrollen
• Pinsel
• Leiter
• Kartuschenpistole

• Für einige Bauschritte benötigst du eine weitere Person zur Hilfe.
• Sorge für einen ebenen Untergrund, stelle das Haus z. B. auf eine Fläche aus Zementplatten.
• Sorge dafür, dass Nässe und Feuchtigkeit abtropfen können. Lege hierzu kleine Distanzstücke unter das Gartenhaus.
• Lasse beim Zusammenstecken der Rauspundbretter mindestens 2 mm Luft, damit sich das Material bei Feuchtigkeit ausdehnen kann.
• Damit sich kein Wasser zwischen den Rauspundbrettern sammelt, drehe beim Anschrauben die Feder immer nach oben und die Nut nach unten.
