LED Weltkarte

Anleitung

1. 1. Zum Bau meiner Weltkarte habe ich per Beamer die Karte auf Papier projiziert, diese auf MdF Faserplatte 10mm geklebt und danach mittels Bandsäge, Dekupiersäge und Stichsäge ausgeschnitten.Als Basis dient eine 16mm Spanplatte 2mx1,3m. Für eine schöne Oberfläche musste die Spanplatte mehrmals geschliffen, grundiert und lackiert werden. 1Schicht Grund und danach 3 Schichten Fenster und Türen Lack.

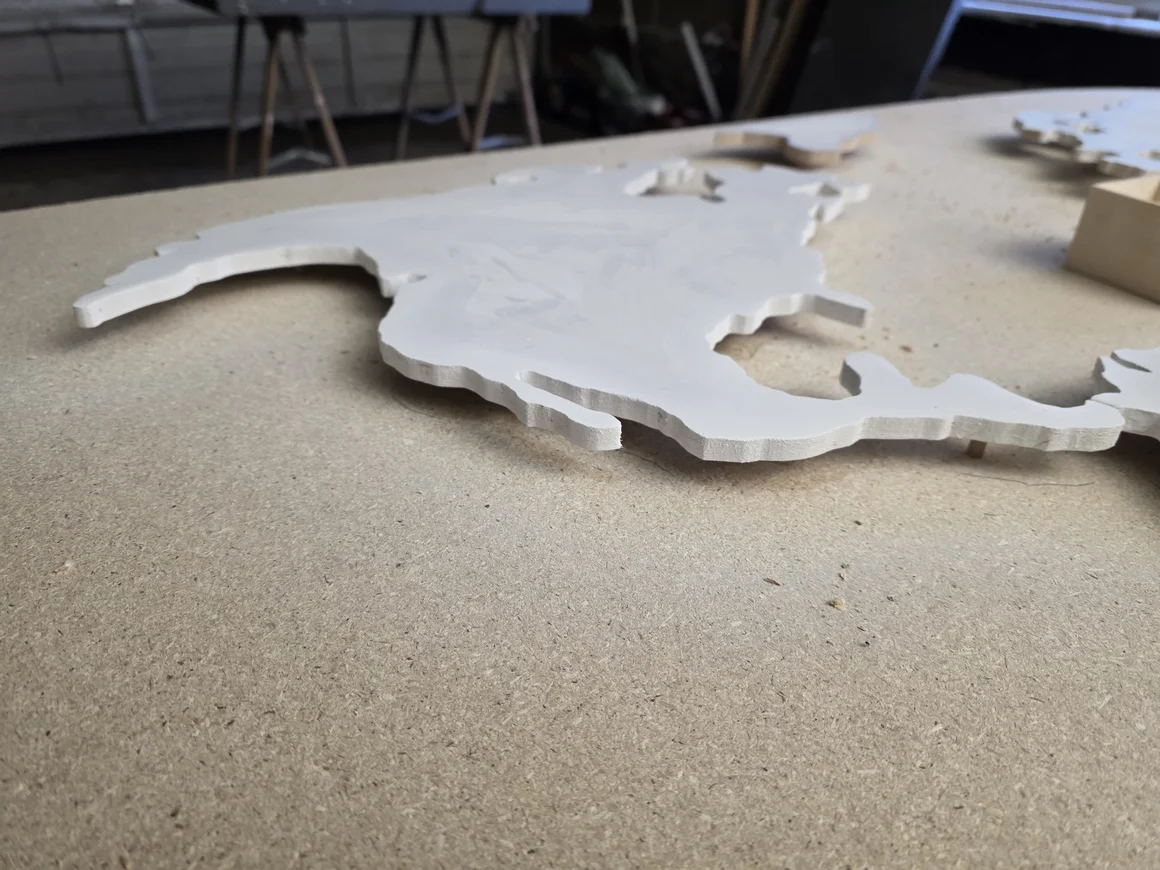

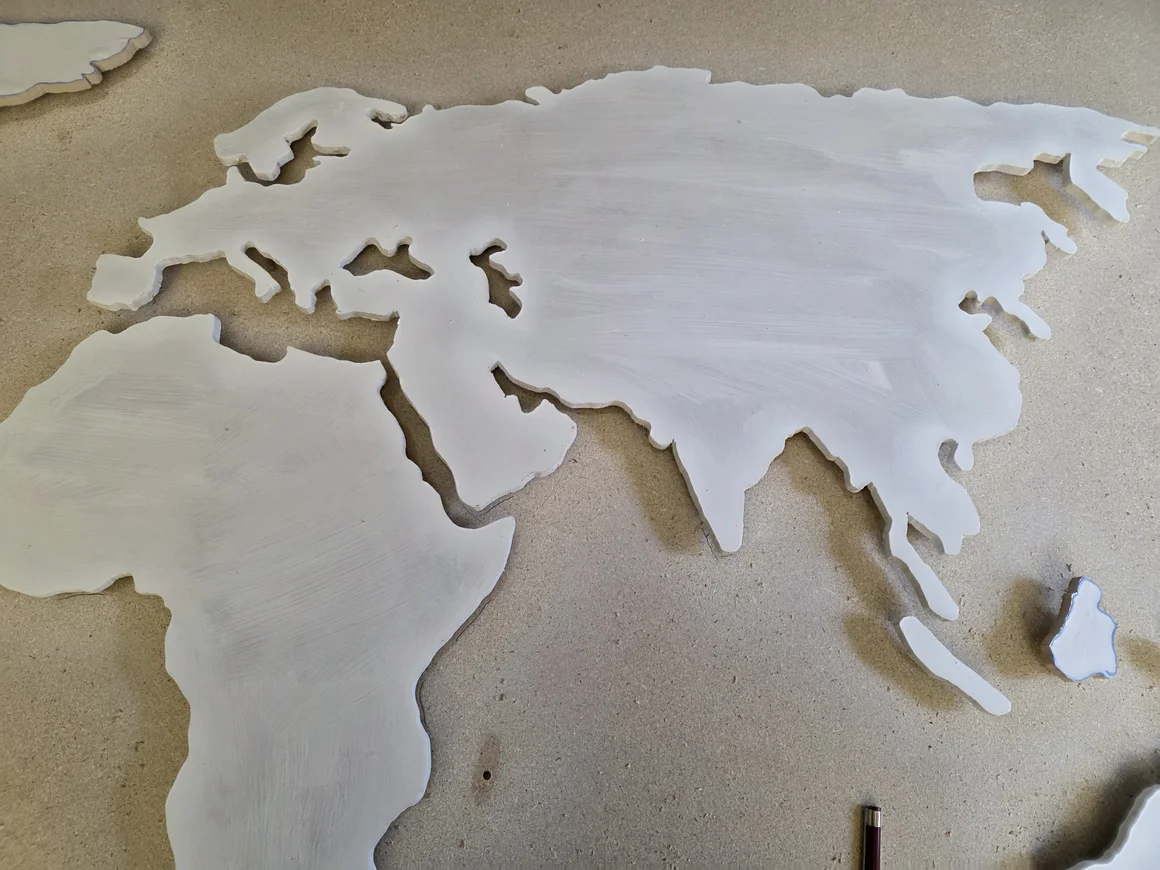

2. 2. Während der Trockenzeiten wurden die Kontinente weiterbearbeitet. Ränder und Flächen geschliffen, grundiert und ebenso mit 3 Schichten Lack beschichtet.
3. 3. Um die Kontinente auf ca 15mm Abstand auf der Grundplatte zu befestigen, benutzte ich 8mm Holzdübel, die an mehreren Stellen auf der Rückseite der Kontinente und Grundplatte per Bohrung an den richtigen Stellen platziert wurden. (Foto)
4. 4. Als nächstes mussten die Löcher für die LED Beleuchtung in die Grundplatte gebohrt werden. Ich entschied mich für 10 Stück Mini LED Spots RGBW mit einem Durchmesser von 40mm. Da die Grundplatte aus Spanplatte besteht und die Kanten nicht besonders schön aussehen, habe ich noch einen Rahmen aus Fichtenleisten angefertigt, in Kirsch gebeizt und an der Platte verleimt. Der Rahmen wurde mit Hartöl konserviert.
5. 5. Montage der LED Spots (Komplettset mit Steuerung und Fernbedienung)
6. 6. Zur Wandmontage habe ich auf der Rückseite der Grundplatte eine Halterung montiert, was die Montage an der Wand sehr einfach macht.
7. 7. Als letztes wurde noch eine schöne Windrose auf dem Schneidplotter ausgeschnitten, Kirsch gebeizt und ebenfalls mit Hartöl versiegelt.

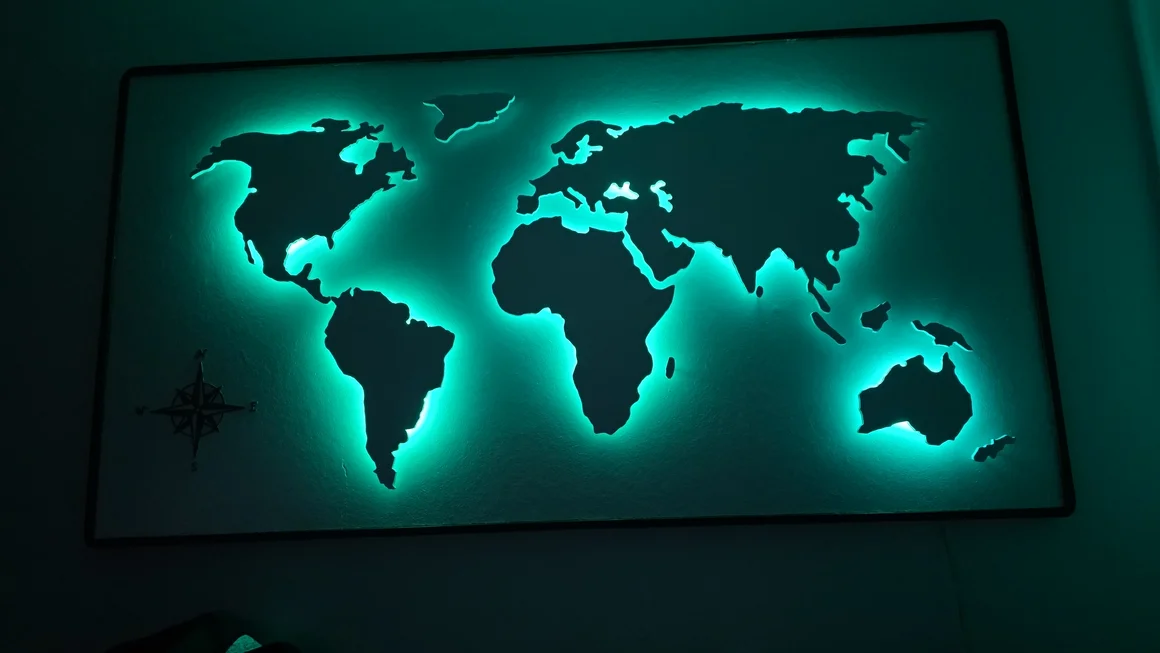

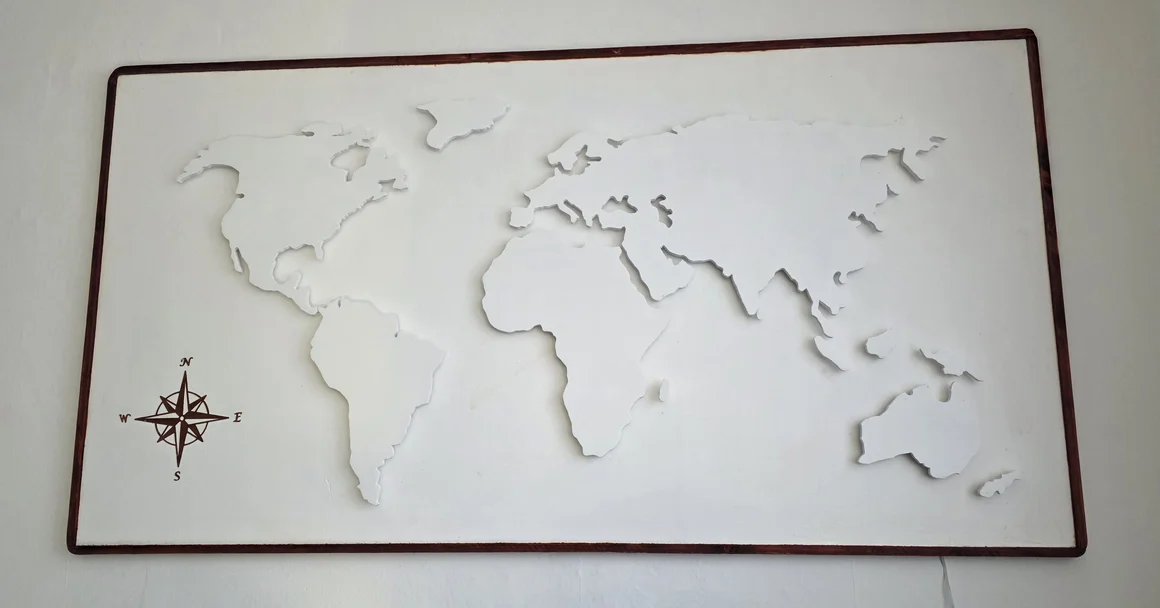

8. 8. Abschließend erfolgte die Montage in meinem Wohnzimmer.

Materialliste

• Spanplatte 16mm 2000x1300x16 mm
• MDF Platte 10mm
• Holzleisten Fichte 20x16mm
• 10mm Sperrholz für die Halterung
• 2mm Sperrholz für die Windrose
• Grundierung Holz
• Fenster und Türenlack Weiß
• Pulverbeize Kirsche
• Holzleim
• Hartöl farblos
• 8mm Holzdübel
• Holzschrauben
• Verschiedene Schleifpads und Schleifpapier
• 6mm Schrauben und Dübel für die Wandmontage
• 10 Stück Mini LED Spots RGBW

Werkzeugliste

• Tauchsäge
• Bandsäge
• Dekupiersäge
• Tauchsäge
• Exzenterschleifer
• Bohrmaschine
• Akkuschrauber
• 40mm Bohrer für die LED Spots
