Outdoorsessel und -sofa

1. Lass dir die Rahmen (1 - 5) und die Baudielen (6 - 8) in deinem toom Baumarkt auf die in der Materialliste angegebenen Längen absägen. Der Sessel und das Sofa sind auf genau dieselbe Weise konstruiert, die Anleitung zeigt beispielhaft den Bau eines Sessels mit den entsprechenden Anmerkungen zum Bau eines Sofas.

2. Säge die beiden Auflager (4) an beiden Enden mit einem Winkel von 6° ab, sodass sich eine Gesamtlänge von 727 mm ergibt. Verwende hierzu eine Kapp- und Gehrungssäge. Falls du diese nicht zur Hand hast, zeichnest du die Schrägen mit einem Winkelmesser oder Geodreieck genau an und sägst die Enden mit einer Stichsäge ab.

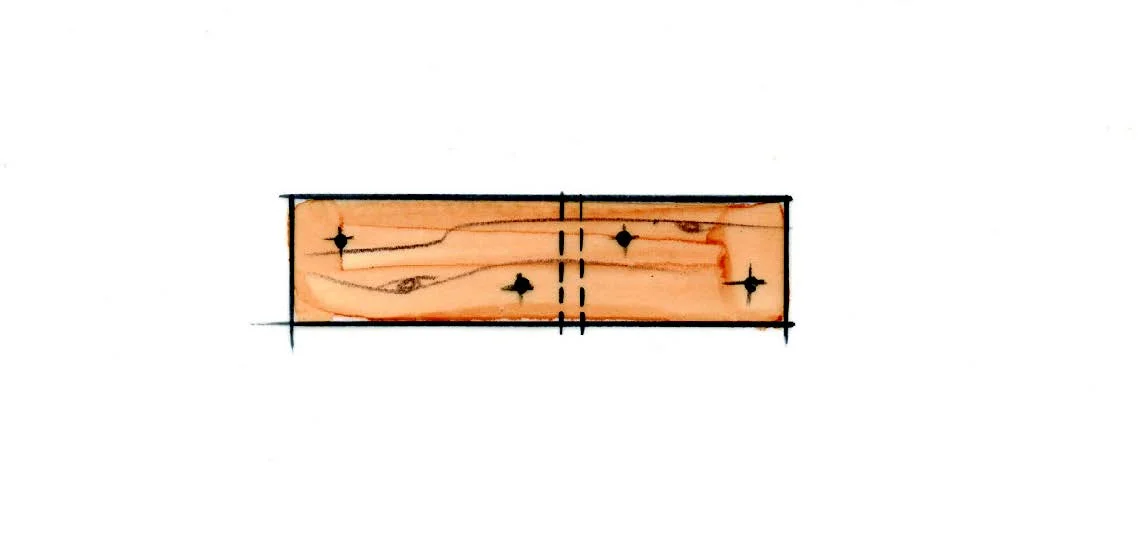

3. Markiere jetzt auch die Bohrlochpositionen wie unten stehend abgebildet auf den beiden Rückenlehnenverbindern (5) und auf den Armlehnen (1).

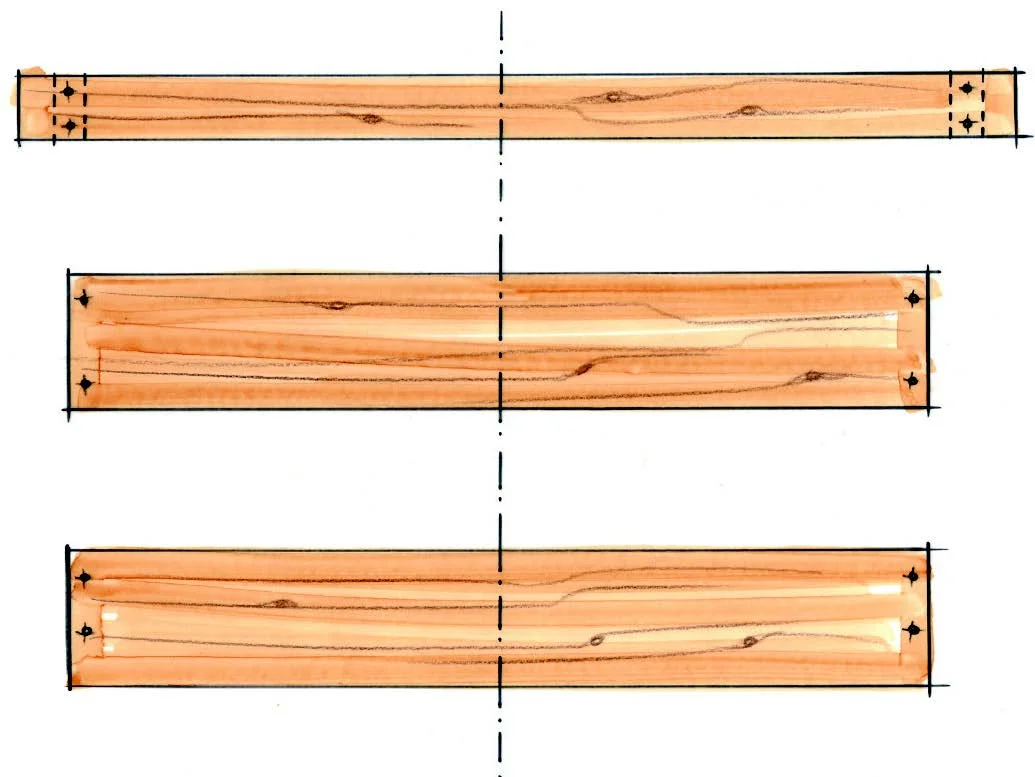

4. Markiere ebenfalls die Positionen der Bohrlöcher auf der Querstrebe und auf den drei Sitzbrettern. Beachte, dass eines der drei Sitzbretter jeweils etwas anders gebohrt werden muss, weil dieses nach vorne übersteht (siehe untere Zeichnung).



5. Bohre jetzt alle Löcher mit einem 5,5-mm-Bohrer. Achte beim Senken der Bohrlöcher darauf, dass es von den Armlehnen, den Auflagern und den Rückenlehnenverbindern ein linkes und ein rechtes Teil gibt. Anschließend rundest du die Kanten aller Holzteile mit grobem Schleifpapier ab.

   Schleife die Flächen und Kanten der Baudielen am besten mit einem Exzenterschleifer relativ glatt, sodass keine Splitter mehr hochstehen. Verwende hierzu Schleifscheiben mit einer 80er- oder 120er-Körnung.

   Vor dem Zusammenbau der einzelnen Teile trägst du die gewünschte Lasur oder den gewünschten Lack auf. Behandle das rohe Holz hierfür zunächst mit toom Holzschutzgrundierung, um das Holz vor Bläuepilz zu schützen. Beachte hierbei die Verarbeitungshinweise der jeweiligen Produkte.



6. Wenn die OberflКchen gut durchgetrocknet sind, beginnst du mit dem Zusammenbau. Verbinde die beiden Rückenlehnenbretter mit den beiden Rückenlehnenverbindern. Diese schließen am unteren Ende genau bündig mit einem der Rückenlehnenbretter ab und stehen seitlich 5 mm über. Zwischen den beiden Rückenlehnenbrettern lässt du einen Abstand von 15 mm. Verwende zum Verschrauben die 4,5x70er-Senkkopfschrauben.

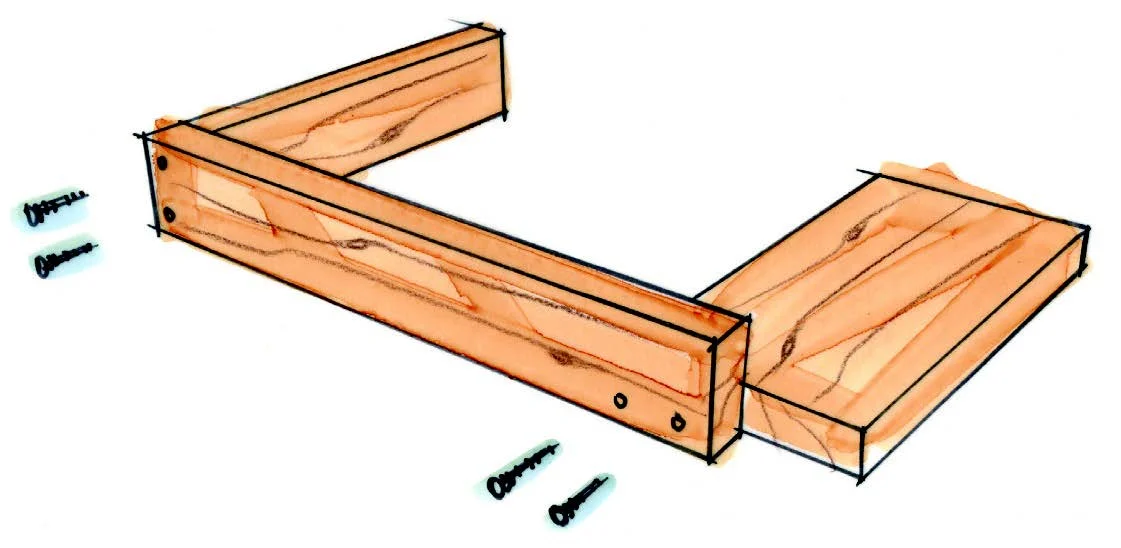

7. Jetzt verschraubst du die Armlehnen mit den vorderen und hinteren Beinen. Lege die Teile am besten wie abgebildet auf einer ebenen Arbeitsplatte zusammen. Das vordere Bein schlieІt mit der Vorderkante der Armlehne bündig ab. Das hintere Bein steht 94 mm nach hinten über. Zum Verschrauben verwendest du die 5x100er-Senkkopfschrauben.

   Tipp:

   Damit beim Verschrauben nichts verrutscht, spanne zumindest die Beine mit Schraubzwingen auf der Arbeitsplatte fest.



8. Stelle dann die beiden verschraubten Seitengestelle auf einen ebenen Untergrund, lege die Querstrebe auf die überstehenden hinteren Beine auf und schraube diese ebenfalls mit den 5x100er-Senkkopfschrauben fest.



9. Auf der Innenseite der Beine zeichnest du jetzt die Position der beiden Auflager an. Zeichne hierzu an der Vorderkante der vorderen Beine bei 300 mm, von der Unterkante gemessen, eine kleine Markierung auf. An der Hinterkante der hinteren Beine zeichnest du einen Abstand von 225 mm an.

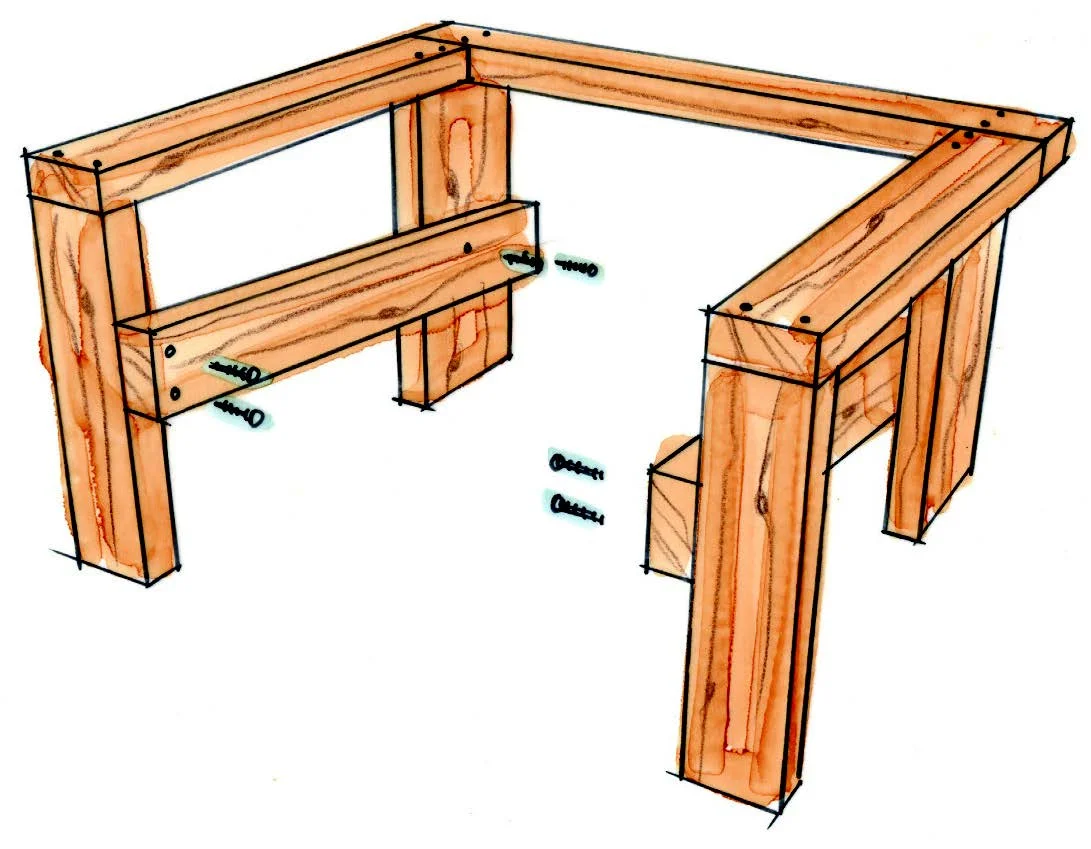

10. Schraube die Auflager fest. Verwende vorne die 5x100er-Senkkopfschrauben und hinten die 4,5x70er-Senkkopfschrauben. Setze beim Verschrauben am besten wieder eine Schraubzwinge auf, damit nichts verrutscht.

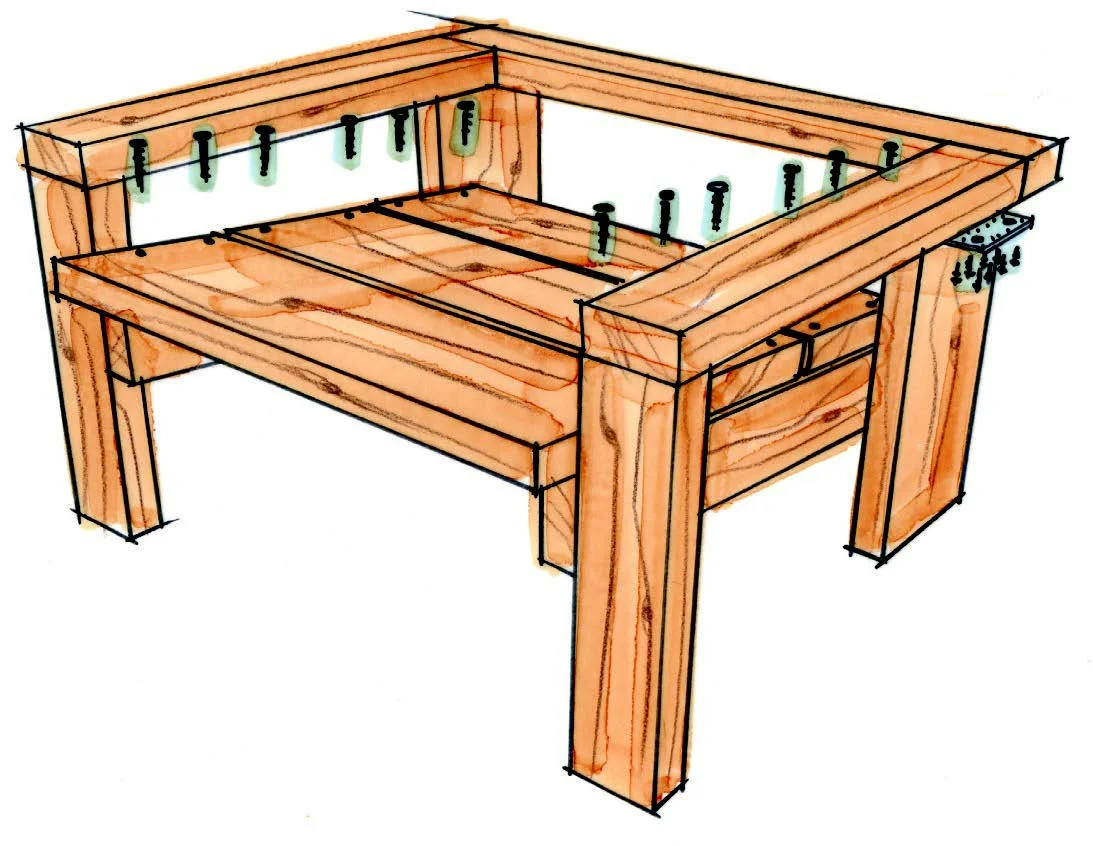

11. Schraube jetzt zunächst das vordere Sitzbrett auf. Dieses steht 50 mm gegenüber den Auflagern nach vorne über. Dann befestigst du die beiden übrigen Sitzbretter mit einem Abstand von ca. 15 mm zueinander. Verwende hierzu die 4,5x70er-Senkkopfschrauben. Verbinde auІerdem noch die Armlehnen und die Querstrebe an jeder Seite mit den Flachverbindern. Nimm hierzu die 4x30er-Halbrundkopfschrauben.

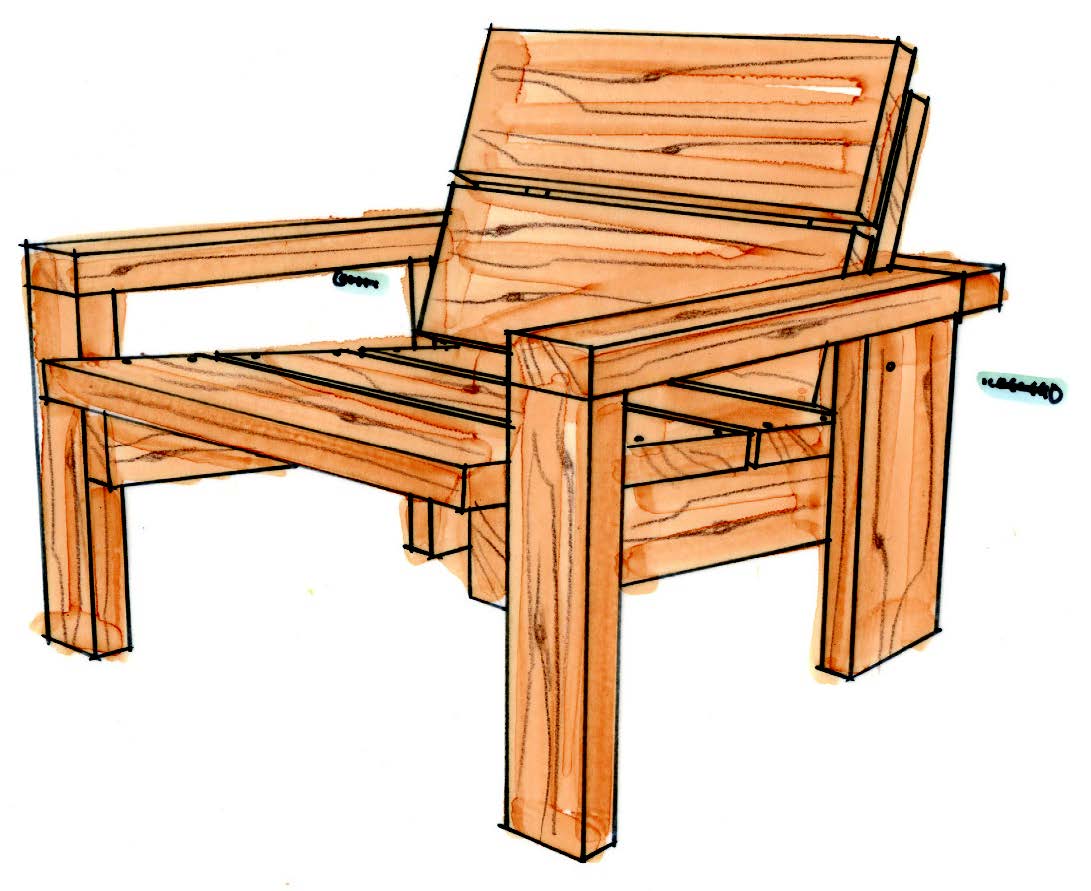

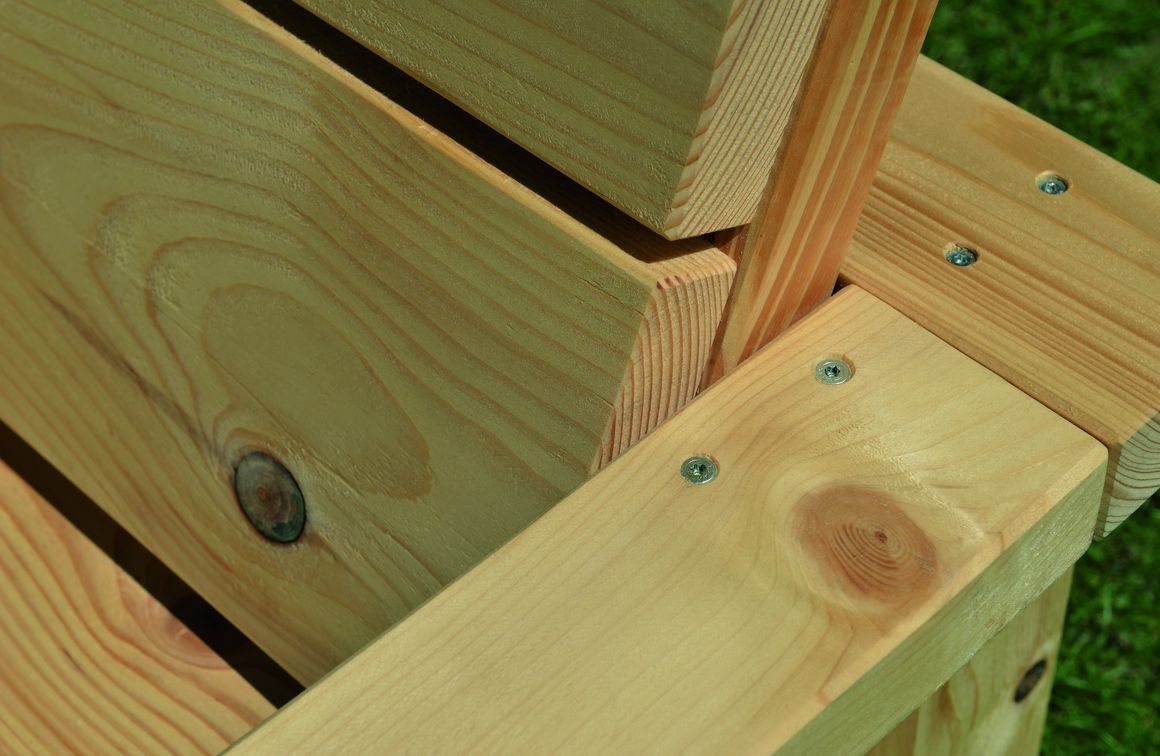

12. Stelle die verschraubte Rückenlehne wie abgebildet auf die Sitzfläche. Die Neigung der Rückenlehne kannst du nun selbst bestimmen. Wenn du die für dich richtige Position gefunden hast, schraubst du die Rückenlehne durch die hinteren Beine fest. Achte darauf, dass die Schraube in die Rückenlehnenverbinder trifft. Bohre hierzu an den entsprechenden Stellen ein 5,5 mm groІes Loch in die hinteren Beine. Verwende die 5x100er-Senkkopfschrauben.



Material für einen Sessel

• Rahmen, gehobelt, Fichte/Tanne (Armlehnen) Art.-Nr. 7200069 44 x 94 mm 620 mm 2 St.
• Rahmen, gehobelt, Fichte/Tanne (vordere Beine) Art.-Nr. 7200069 44 x 94 mm 410 mm 2 St.
• Rahmen, gehobelt, Fichte/Tanne (Querstrebe) Art.-Nr. 7200069 44 x 94 mm 923 mm 1 St.
• Rahmen, gehobelt, Fichte/Tanne (Auflager) Art.-Nr. 7200069 44 x 94 mm 727 mm 2 St.
• Rahmen, gehobelt, Fichte/Tanne (Rückenlehnenverbinder) Art.-Nr. 7200069 44 x 94 mm 370 mm 2 St.
• Baudiele, Fichte/Tanne (Sitzbretter) Art.-Nr. 7404430 200 x 40 mm 625 mm 3 St.
• Baudiele, Fichte/Tanne (Rückenlehnenbretter) Art.-Nr. 7404430 200 x 40 mm 625 mm 2 St.
• Baudiele, Fichte/Tanne (hintere Beine) Art.-Nr. 7404430 200 x 40 mm 410 mm 2 St.
• Senkkopfschrauben Art.-Nr. 1618705 5 x 100 mm 18 St.
• Senkkopfschrauben Art.-Nr. 1601260 4,5 x 70 mm 24 St.
• Halbrundkopfschrauben Art.-Nr. 1630491 4 x 30 mm 16 St.
• Flachverbinder, verzinkt Art.-Nr. 1732412 100 x 35 mm 2 St.

Material für ein Sofa

• Rahmen, gehobelt, Fichte/Tanne (Armlehne) Art.-Nr. 7200069 44 x 94 mm 620 mm 2 St.
• Rahmen, gehobelt, Fichte/Tanne (vordere Beine) Art.-Nr. 7200069 44 x 94 mm 410 mm 2 St.
• Rahmen, gehobelt, Fichte/Tanne (Querstrebe) Art.-Nr. 7200069 44 x 94 mm 1.448 mm 1 St.
• Rahmen, gehobelt, Fichte/Tanne (Auflager) Art.-Nr. 7200069 44 x 94 mm 727 mm 2 St.
• Rahmen, gehobelt, Fichte/Tanne (Rückenlehnenverbinder) Art.-Nr. 7200069 44 x 94 mm 370 mm 2 St.
• Baudiele, Fichte/Tanne (Sitzbretter) Art.-Nr. 7404430 200 x 40 mm 1.250 mm 3 St.
• Baudiele, Fichte/Tanne (Rückenlehnenbretter) Art.-Nr. 7404430 200 x 40 mm 1.250 mm 2 St.
• Baudiele, Fichte/Tanne (hintere Beine) Art.-Nr. 7404430 200 x 40 mm 410 mm 2 St.
• Senkkopfschrauben Art.-Nr. 1618705 5 x 100 mm 18 St.
• Senkkopfschrauben Art.-Nr. 1601260 4,5 x 70 mm 24 St.
• Halbrundkopfschrauben Art.-Nr. 1630491 4 x 30 mm 16 St.
• Flachverbinder verzinkt Art.-Nr. 1732412 100 x 35 mm 2 St.

• Zollstock
• Bleistift
• Winkelmesser oder Geodreieck
• Akkuschrauber
• 5,5-mm-Holzbohrer
• Kegelsenker
• Kapp- und Gehrungssäge oder Stichsäge
• Exzenterschleifer mit 80er- und 120er-Schleifpapier
• grobes und feines Schleifpapier
• Schleifkork
• Schraubzwingen
• Pinsel und ggf. Lackwanne

Die toom Baumarkt GmbH schließt für Fehlgebrauch sowie fehlerhafte Montage jede Haftung aus.
